KŽM Moldaváček - naše činnost

zpět na seznam

Stavba malého klubového nádraží se skladištěm

Přesuvnu jsme začali vytvářet na dvou 4 roky starých a nedodělaných modulech

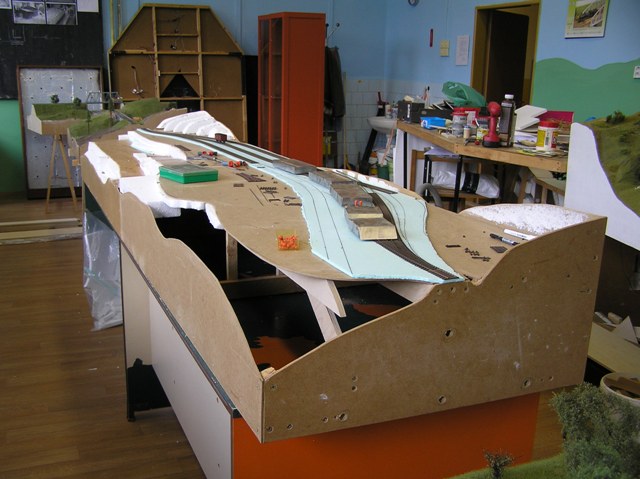

Byly odstraněny na obou modulech nedostatky z minula a nově vytvořena plocha pod kolejovou pláň
Již i druhý díl připraven pro pokládku kolejí

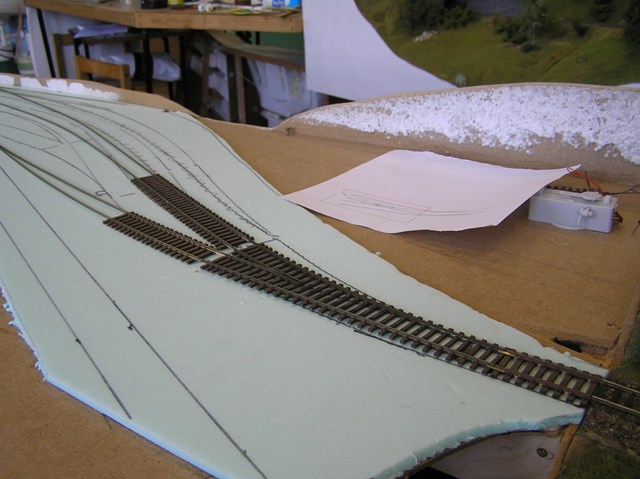

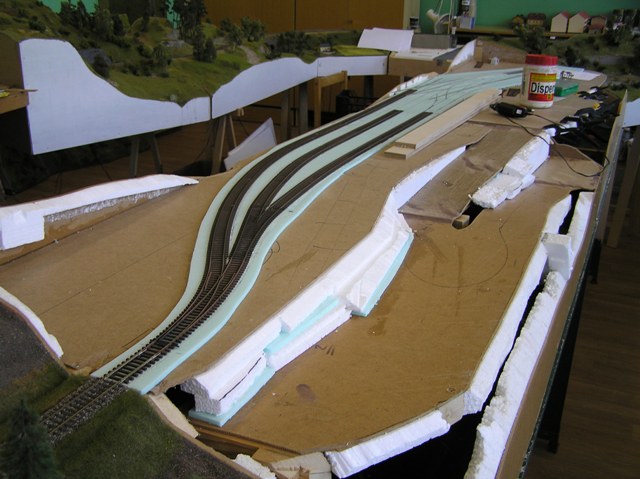

Začali jsme pokládat koleje na levém zhlaví
Příprava i na druhém zhlaví, zatím nasucho bez přilepení

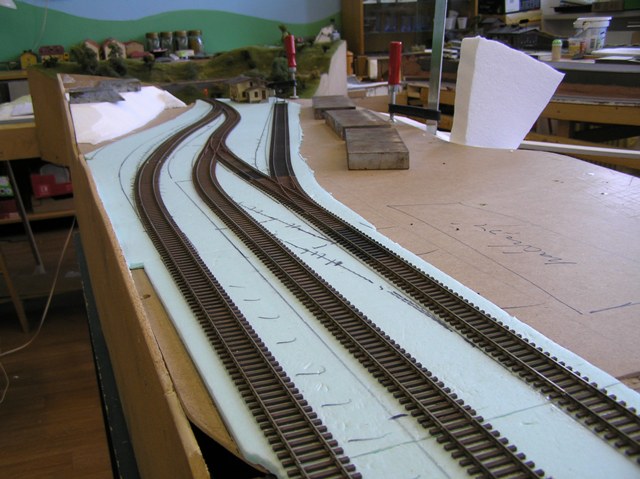

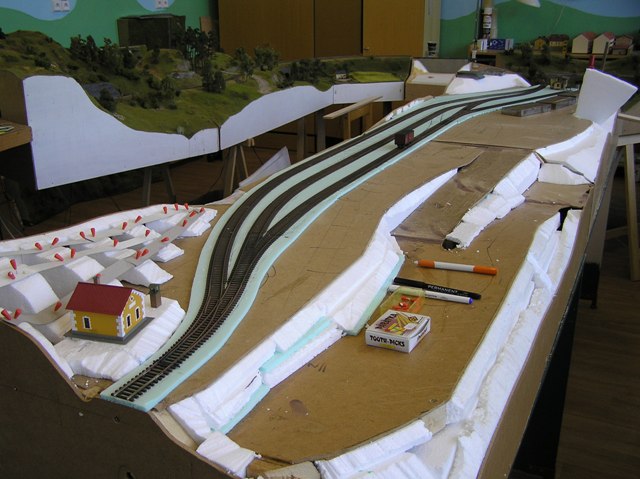

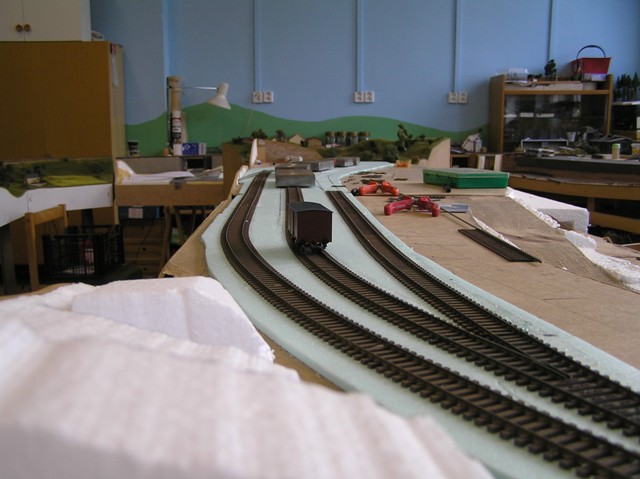

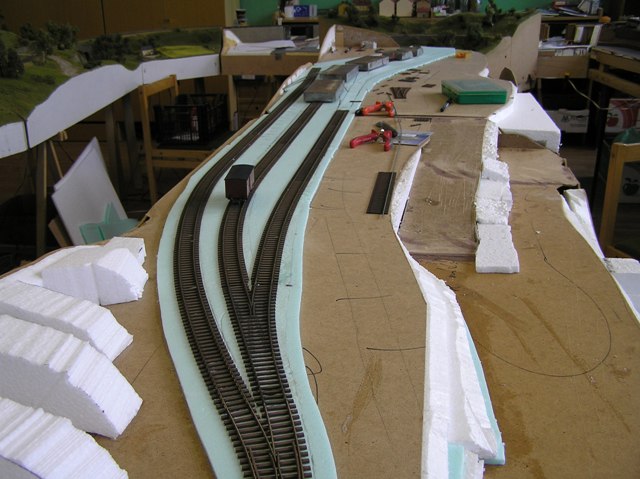

Celkový pohled na kolejovou pláň
Celkový pohled na polovinu nádraží, již přilepeno

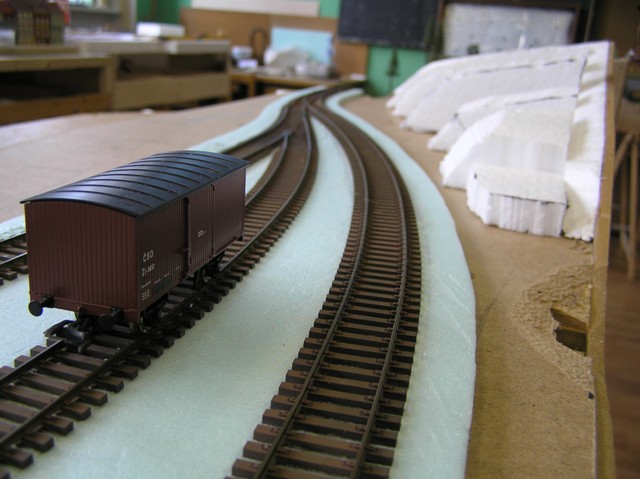

Zkouška jízdy průjezdnosti
Celkový pohled

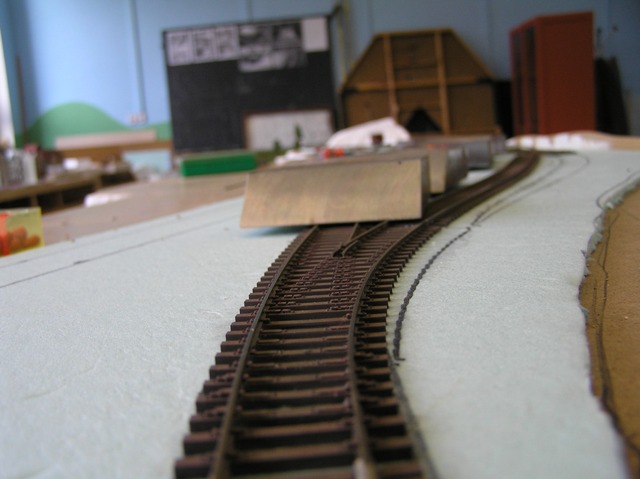

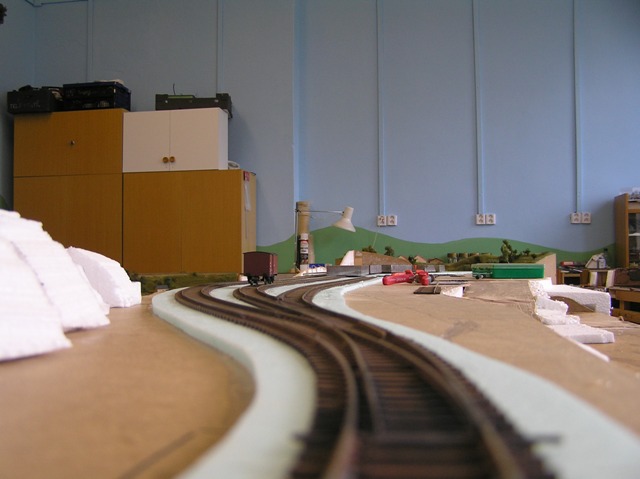

Z pohledu strojvedoucího
Zatíženo po přilepení
Pokládka kolejí dokončena
Pohled na levé zhlaví
V pozadí kusá kolej ke skladišti

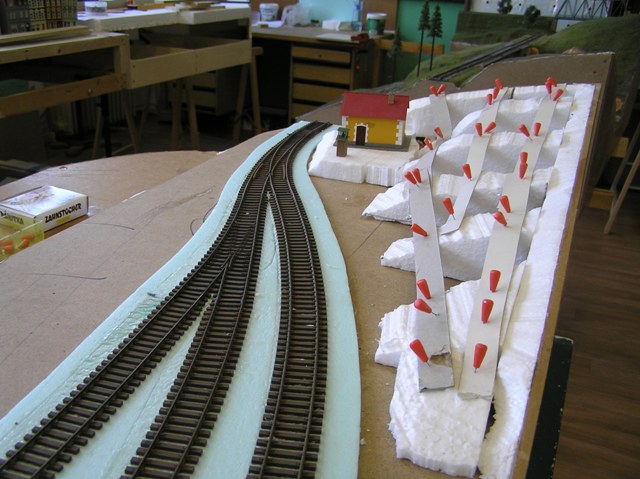

Vpravo částečně přilepená žebra terénu

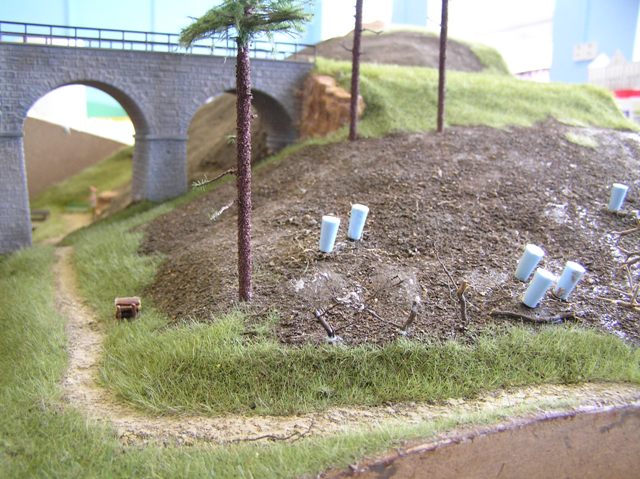

Výhybnu do výstavy nestihne a tedy osadíme dřeviny kolem silnice na modulu s mostem
Také chceme do konce srpna osadit stromky vyrobené společně s dětmi z kroužku
Na malém nádraží pokračujeme a upravujeme stavby s detaily

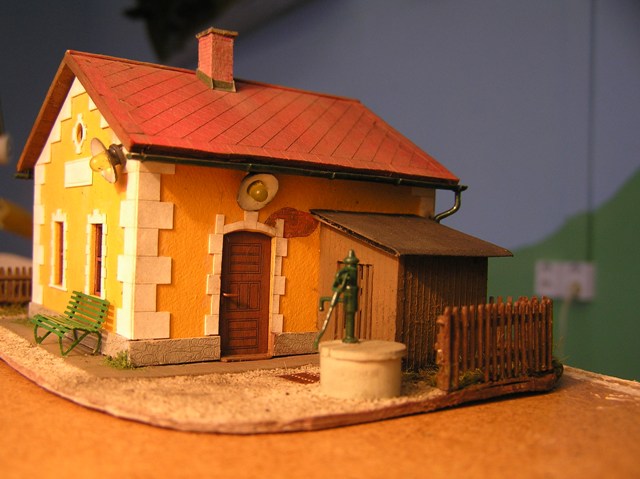

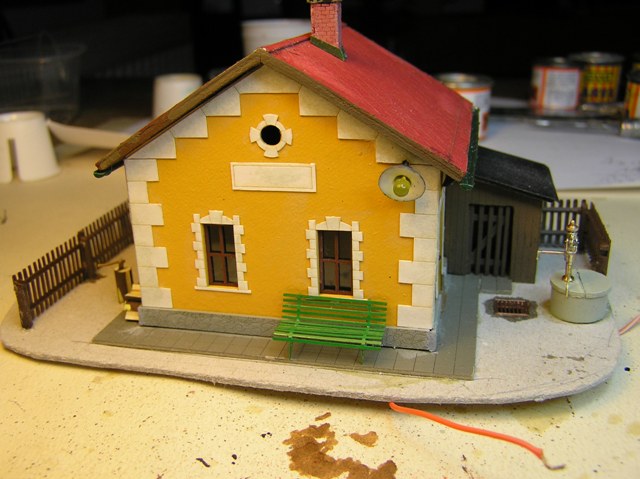

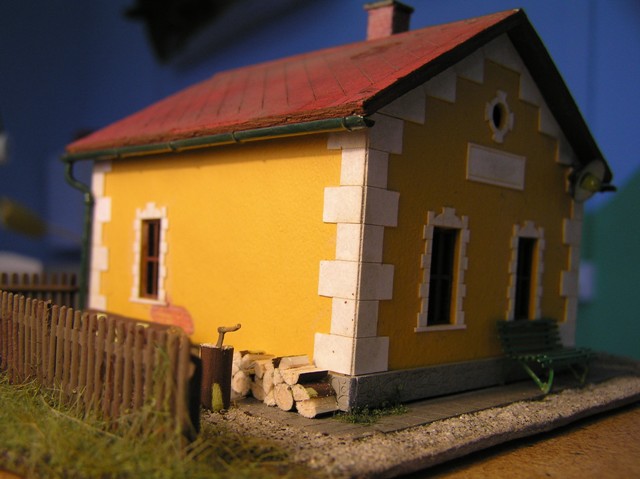

Zde popíši úpravu malého hradla od firmy Šikulové

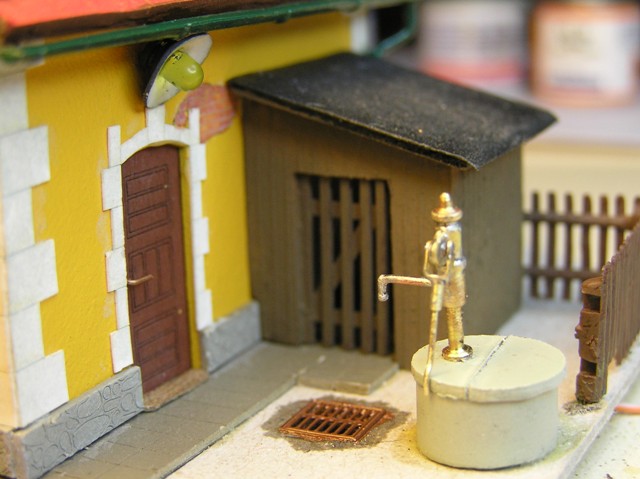

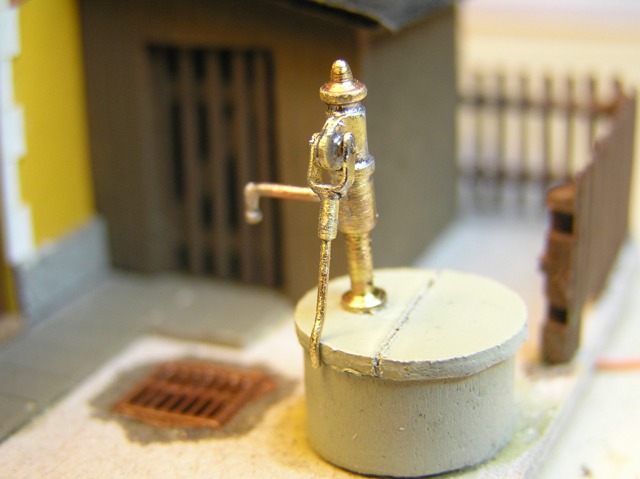

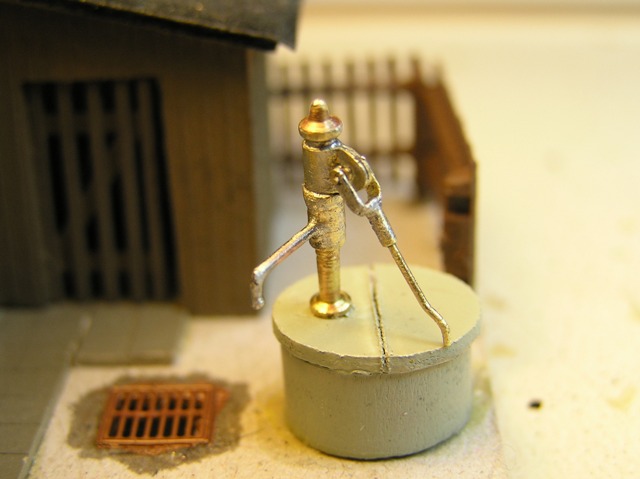

Zdroj vody u hradla v minulém století

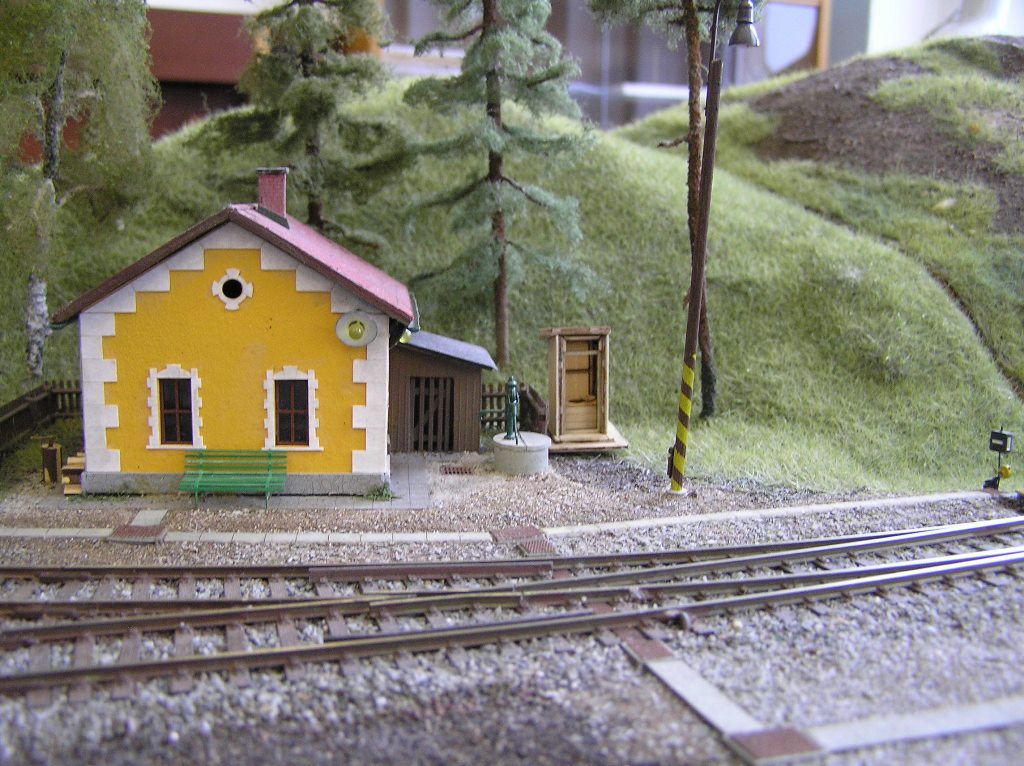

Pohled od trati na vchod

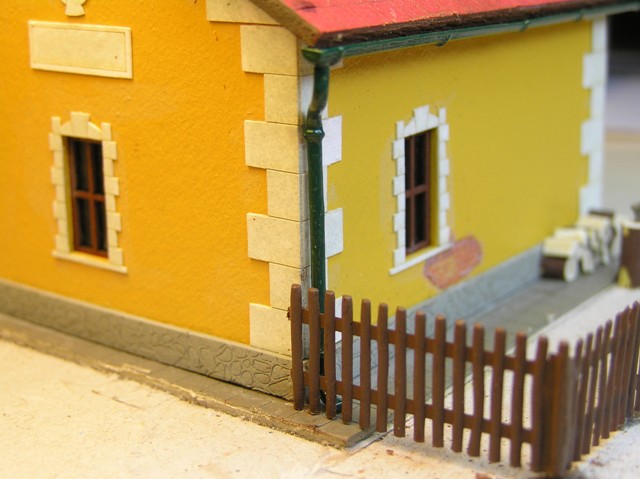

Zadní část s doplněným oplocením

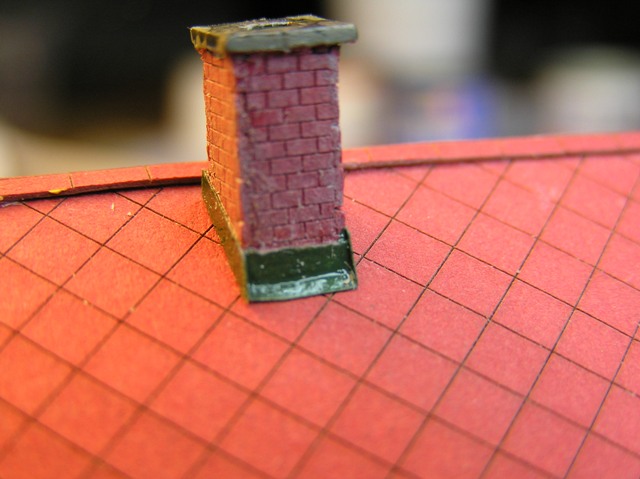

Detail oplechování komína

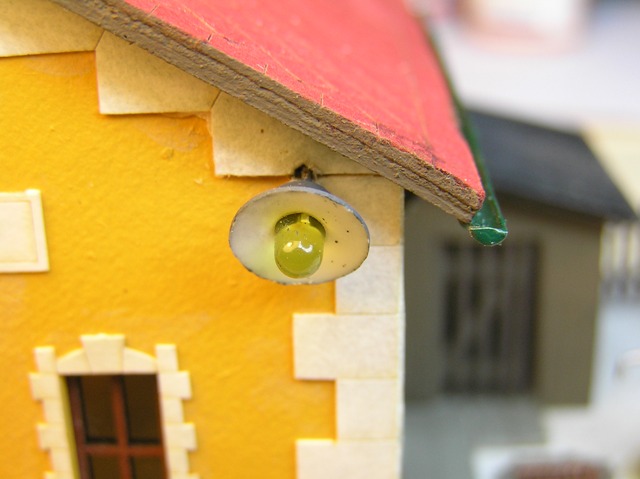

Doplnění osvětlení budovy

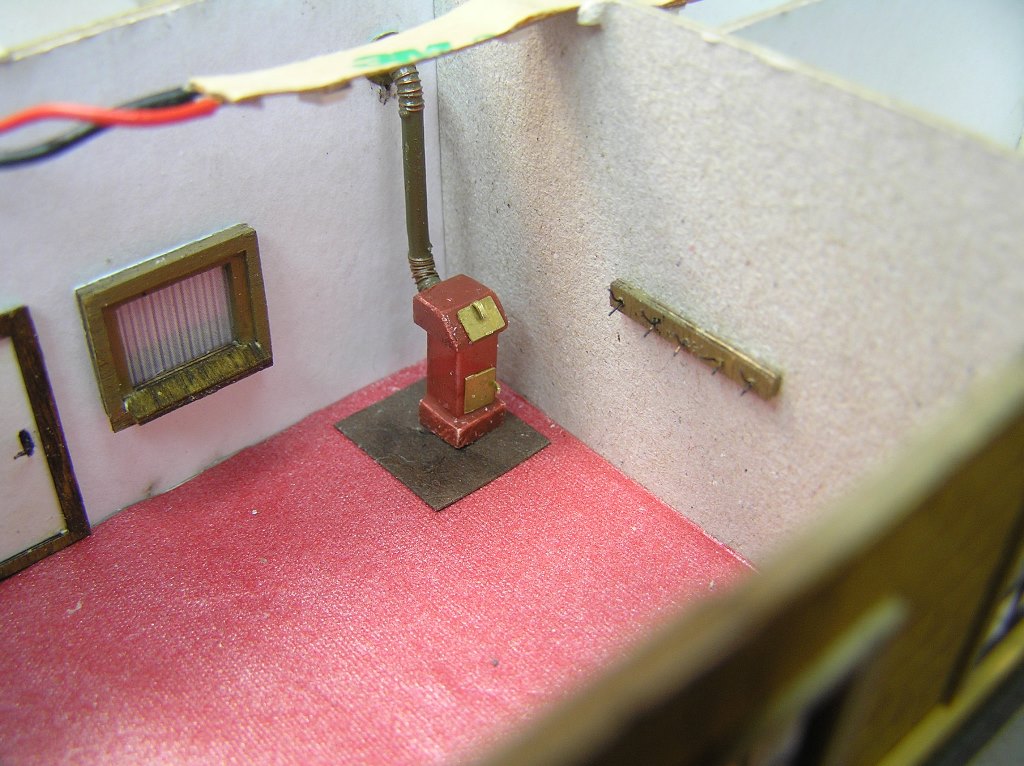

Vnitřní vybavení domku bude osvětleno diodami
Dekl kanálu z leptu fy. Hekttor

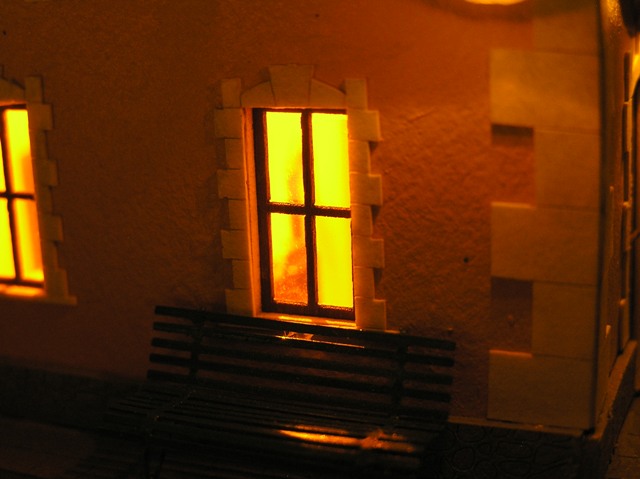

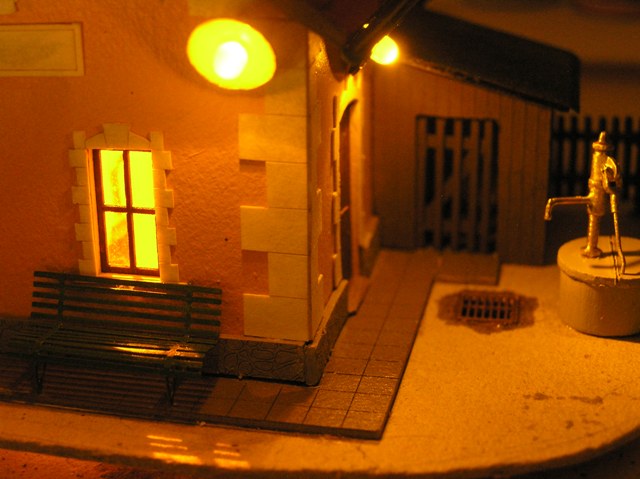

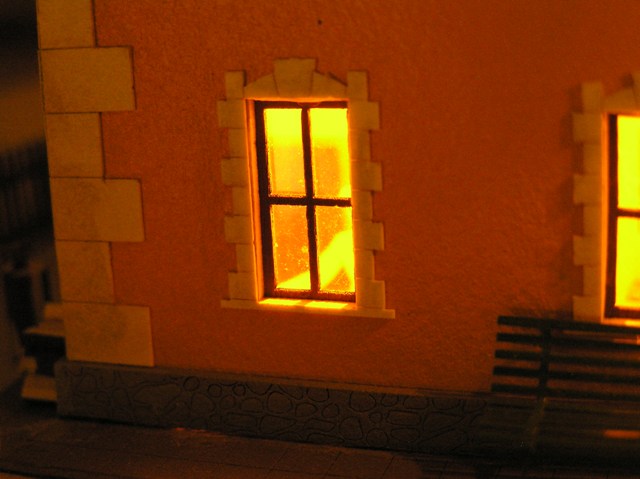

Není to dobře vidět, ale ve skutečnosti je stavba přiměřeně osvětlena
Foťák to ani na makro nebere, ale interiér je pěkně osvětlen
Ještě jeden pokus
Výhybnu chceme vybavit odjezdovými mechanickými návěstidly

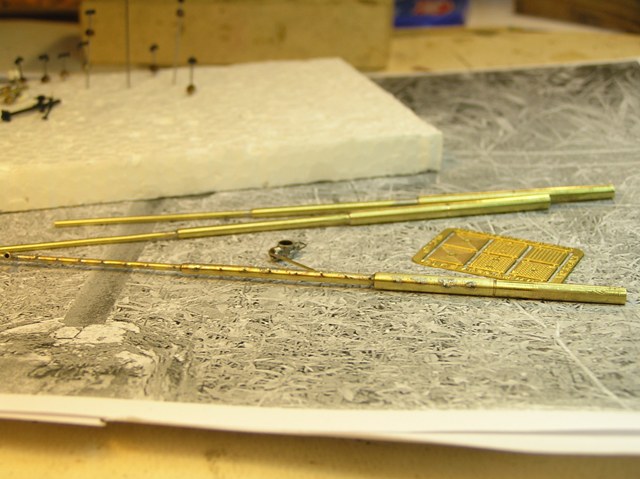

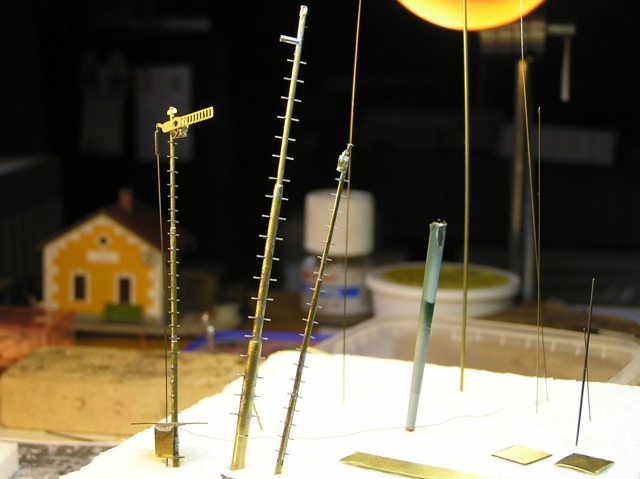

Začal jsem vyrábět tato návěstidla stejným způsobem jak uvádím v postupech a návodech, v H0 je to skutečně větší a tedy výroba jde celkem rychle
Zde porovnání obou velikostí (TT a H0)

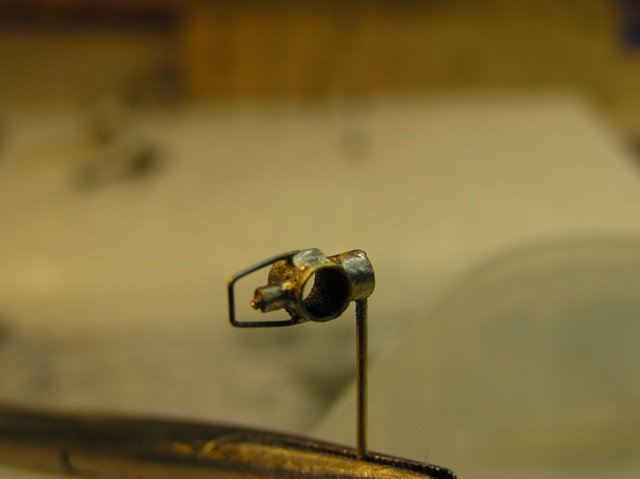

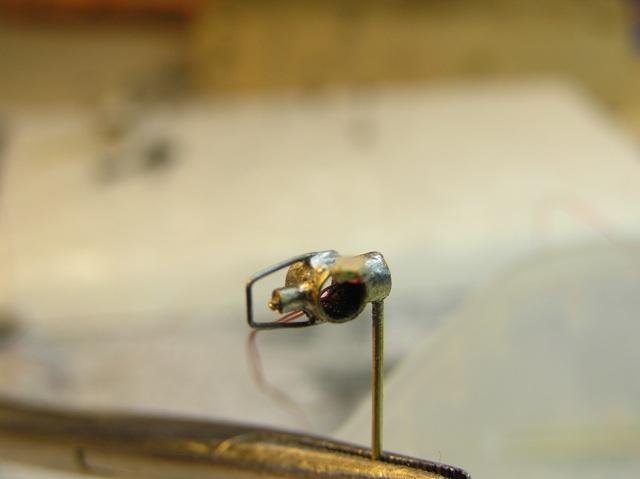

Vyrobená lampa osvětlení clonek ramene
Připravená SND dioda pro osvětlení
Připraveno k instalaci na kolejišti
Pohled z druhé strany

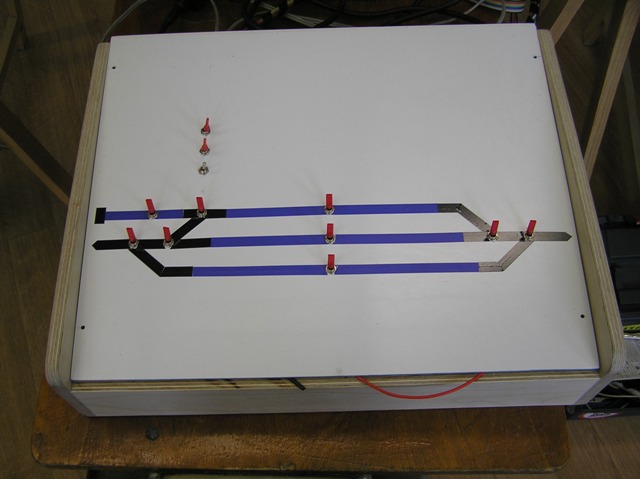

Malý ovládací panel výhybny

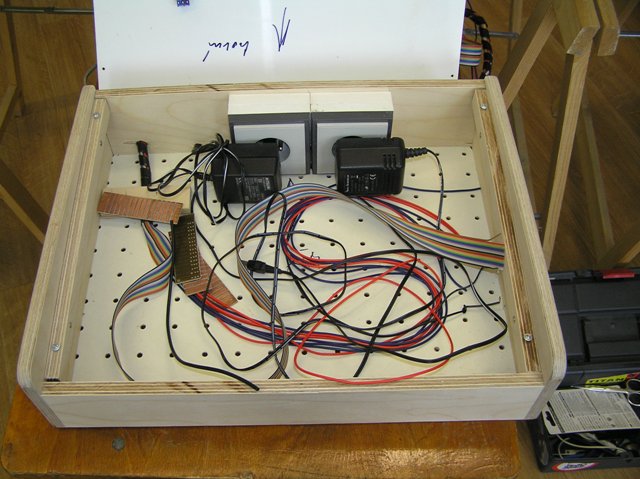

Venca připravil zapojení transformátorů pro ovládání a osvětlení

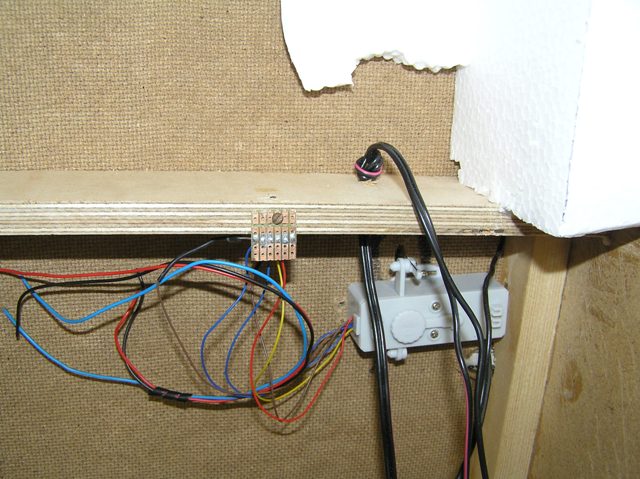

Příprava pro zapojení přestavníků na modulech výhybny

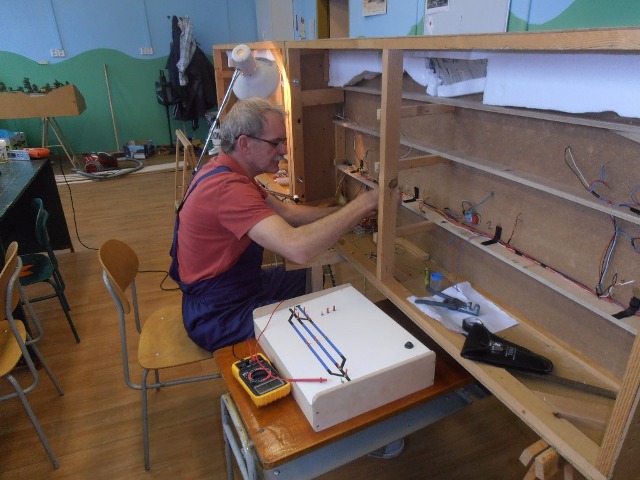

Zde dokončuji zapojení elektroinstalace na malém nádraží

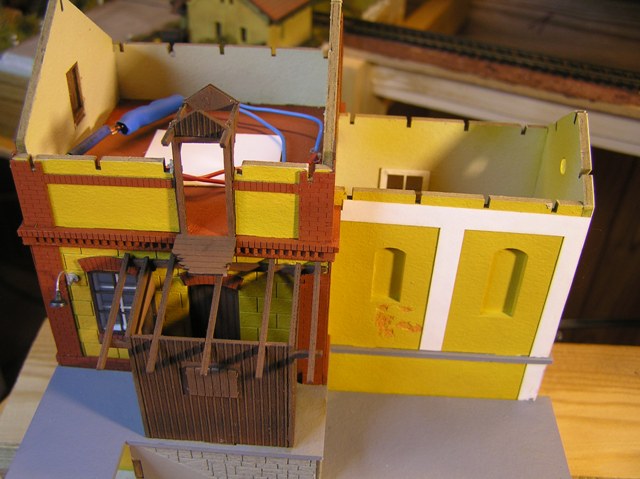

Pokračujeme na výhybně stavbou hradla od Šikulů
Pokračujeme na výhybně stavbou hradla od Šikulů

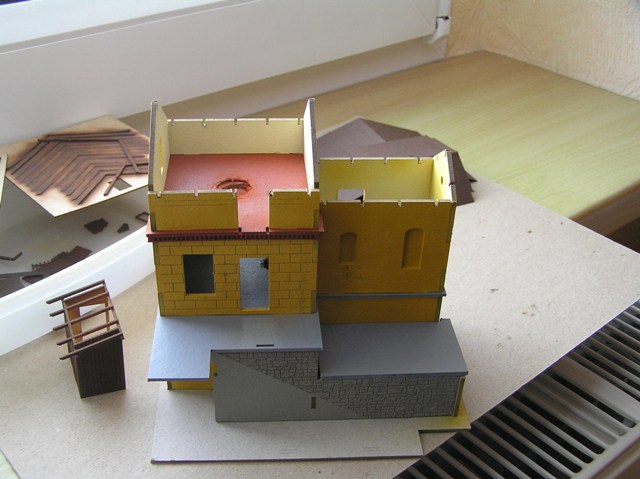

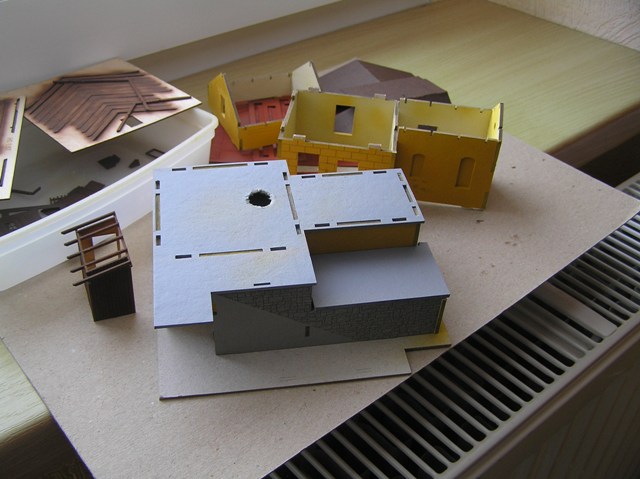

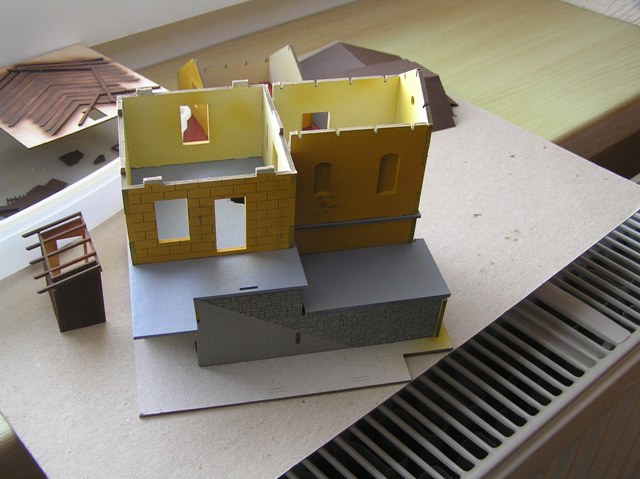

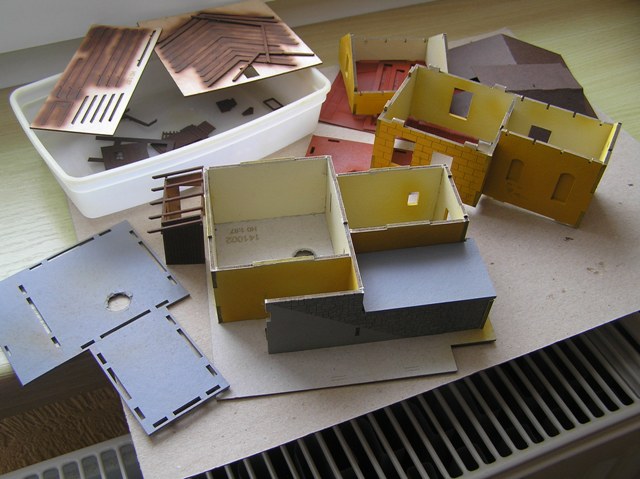

Zatím všechny díly nastříkané a bez lepení skládané od přízemí

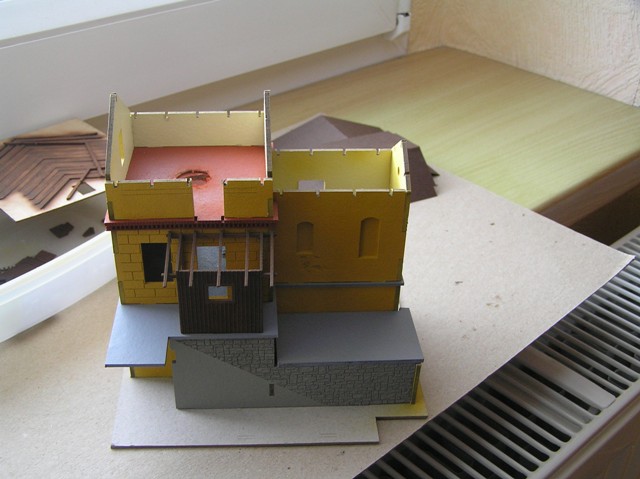

Další patro, následně při lepení bude doplněno osvětlení
Horní část stavby
Dřevěný přístavek bez střechy

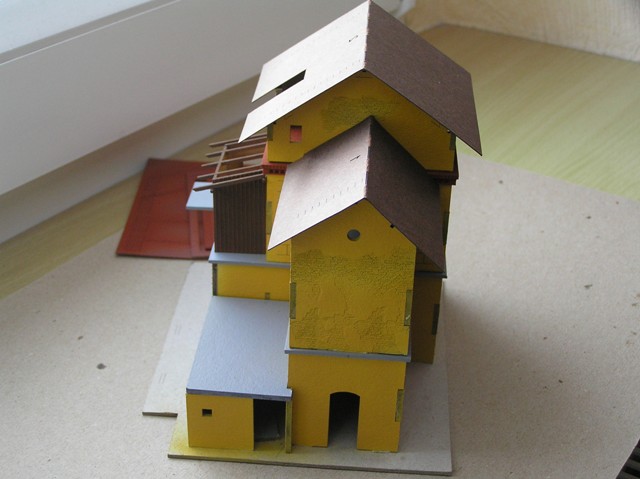

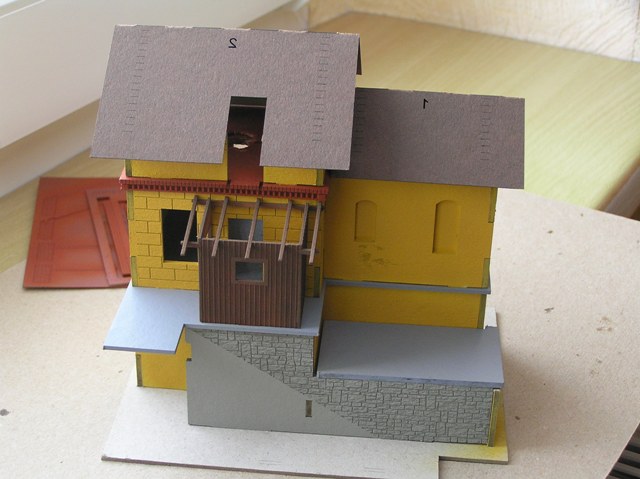

Celá stavba se základem střechy
Pohled směrem do svahu ke kolejím
Pohled od nádraží
Pohled od trati

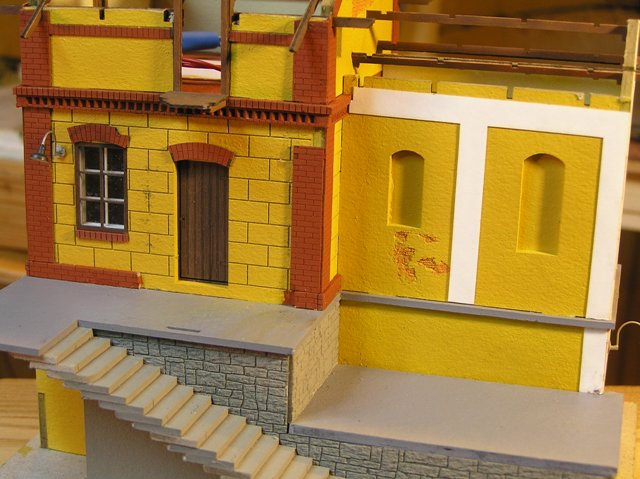

Pokračování stavby hradla

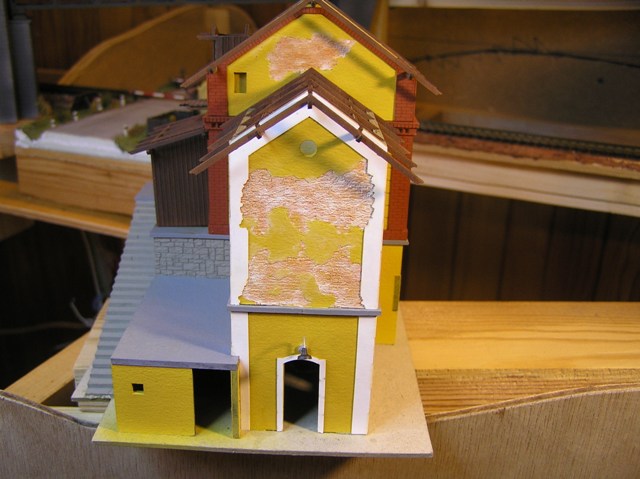

Upravuji opadané zdivo
Doplněné krovy

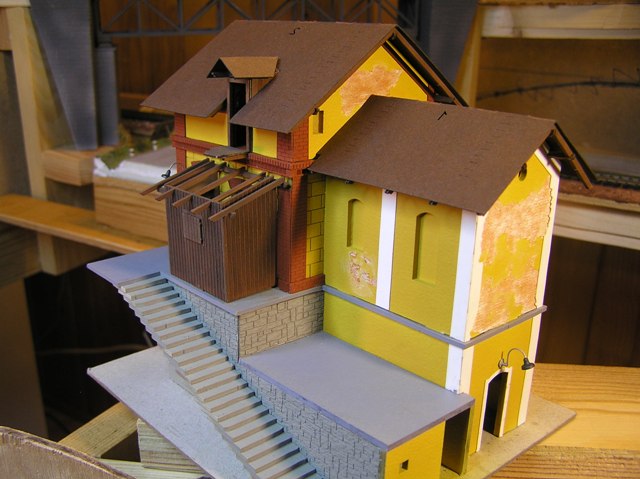

Doplněné schody a základ střechy

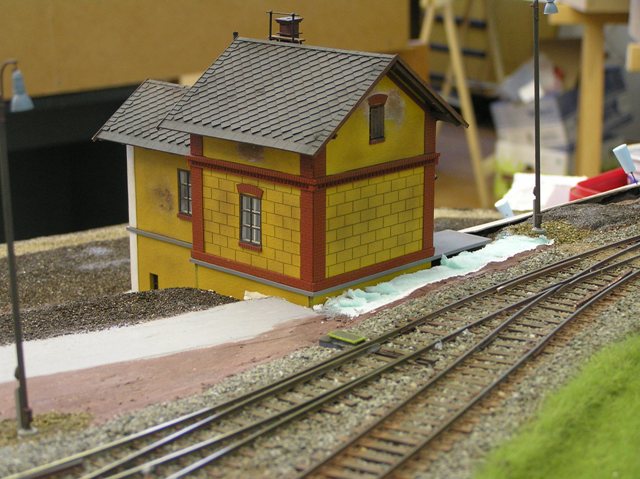

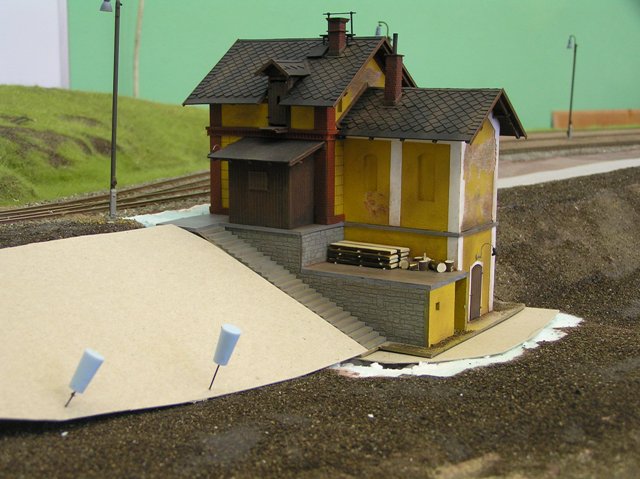

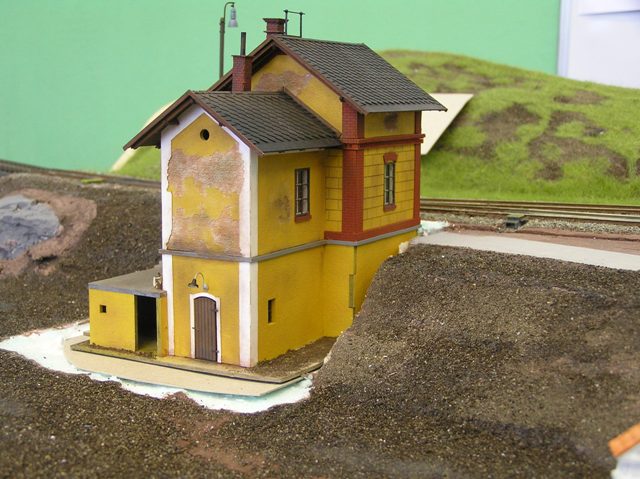

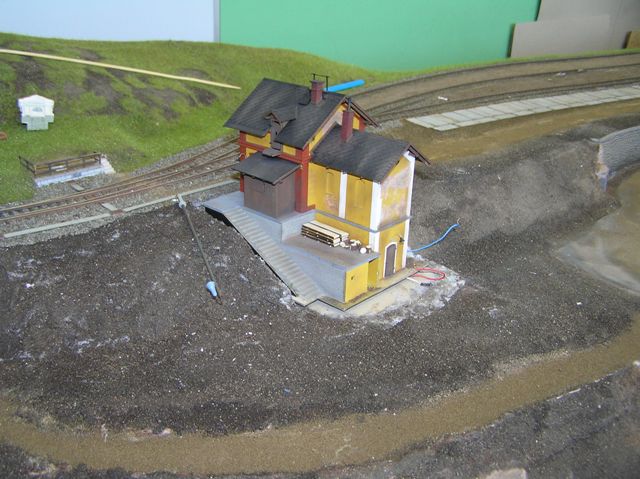

Zde již hradlo na svém místě
Z pohledu diváka směrem k trati
Ke schodišti bude dotvořen terén a hradlo zabudováno do terénu
Pohled od trati

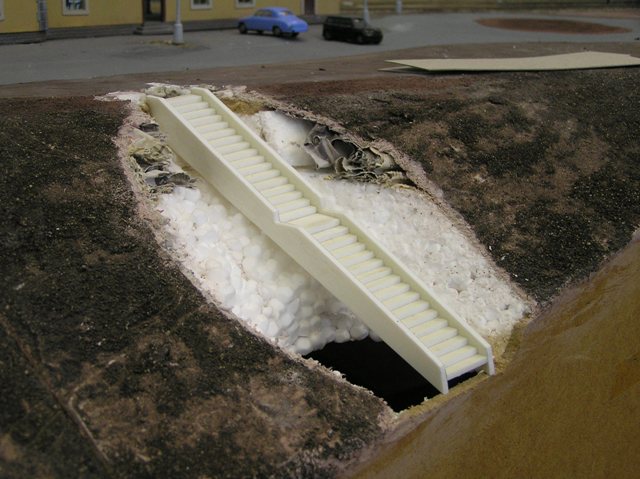

Po rozhodnutí členy klubu bylo vybudované schodiště k budově nádraží - zatím hrubá stavba
Upravený prostor pro mechanické odjezdové návěstidlo
Návěstidlo je již hotovo, ale bude instalováno až po osvětlení clonek

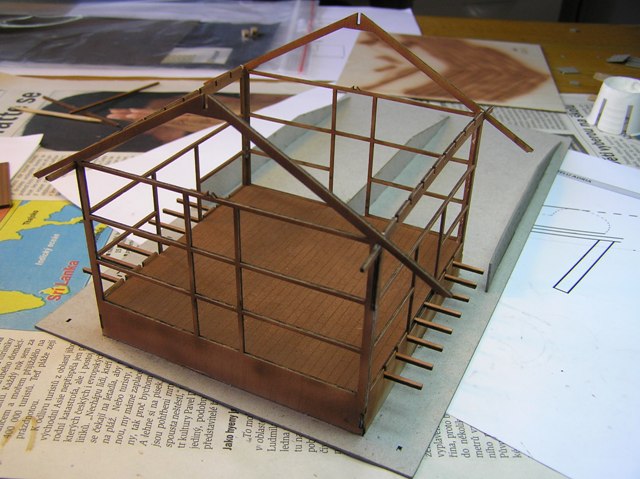

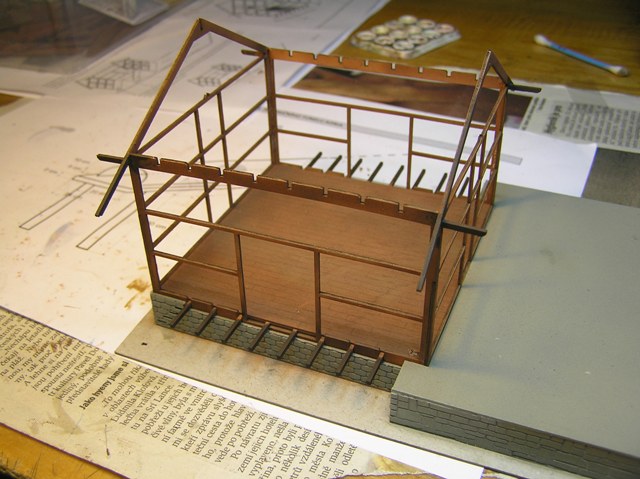

Na modulech malého nádraží bude vpravo od staniční budovy malé dřevěné skladiště
Je to opět papírová stavebnice od fy.Igra

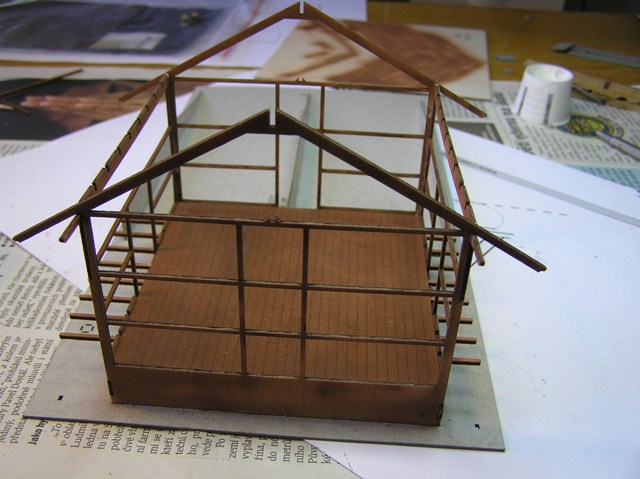

Stavebnice je z mnoha dílů z překližky, dýhy a lepenky
Dala by se stavebnice použít na dioráma s detaily poškození (stáří) budovy, případně spáleniště

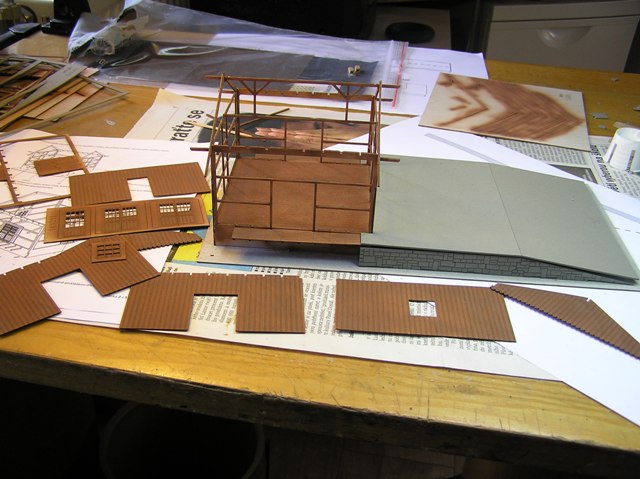

Všechny díly jsem před stavbou stříkal

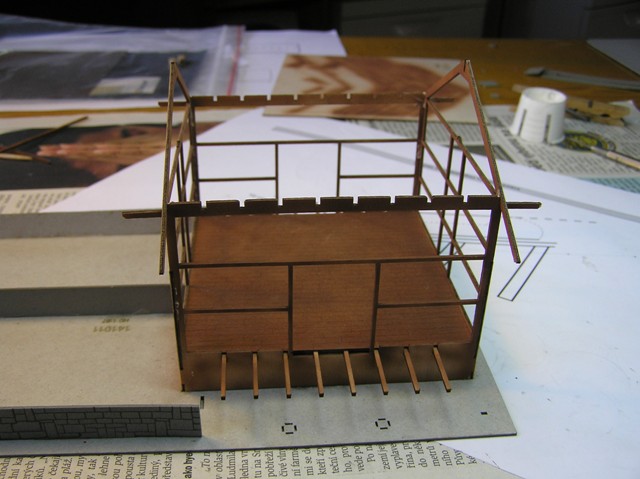

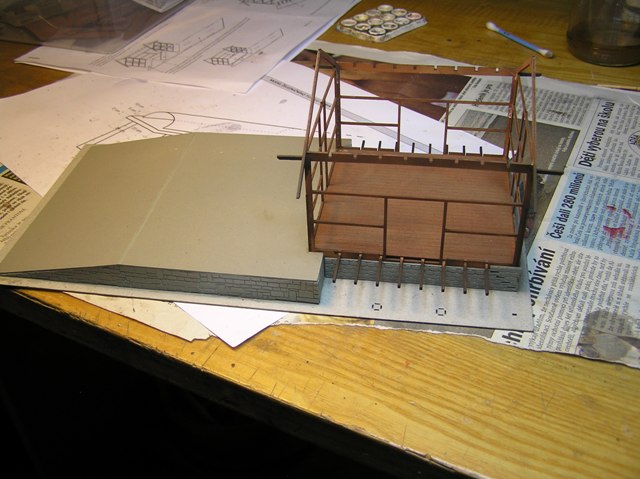

Další pohled na základ stavby

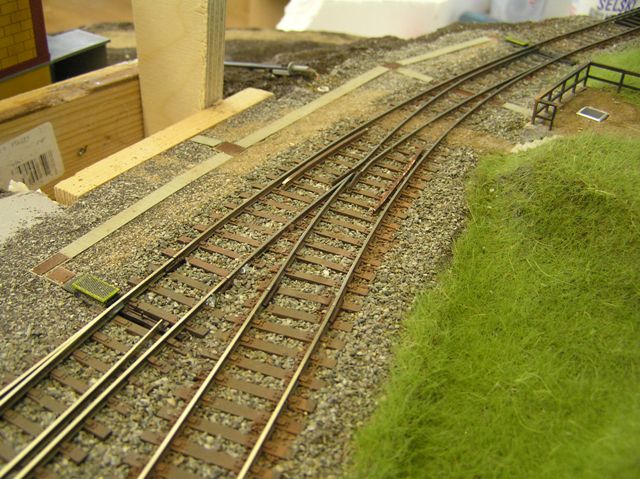

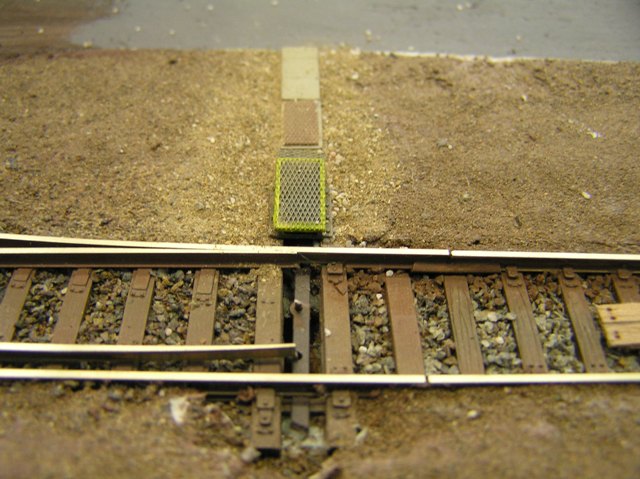

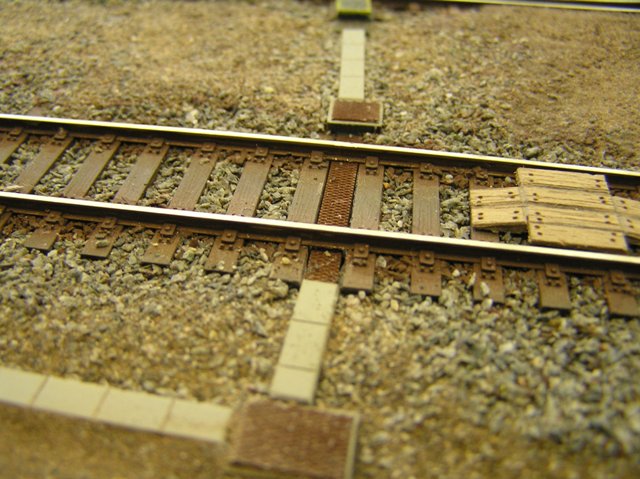

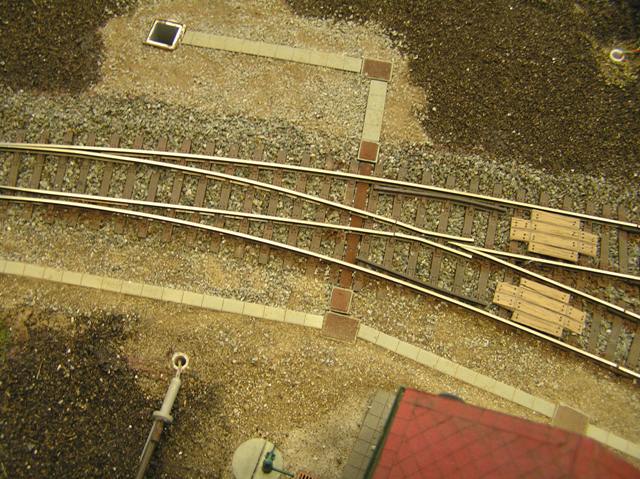

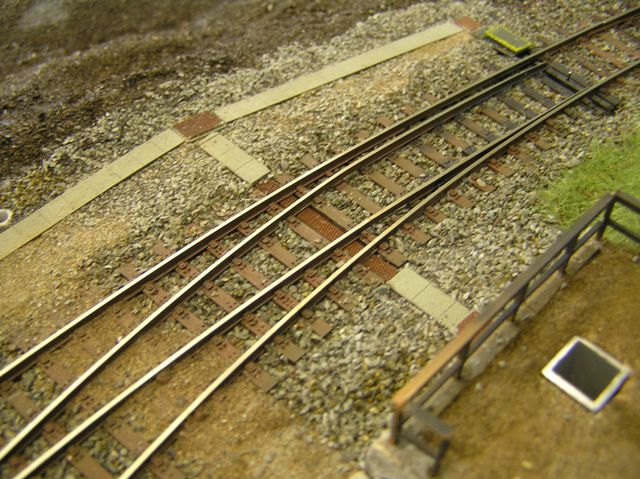

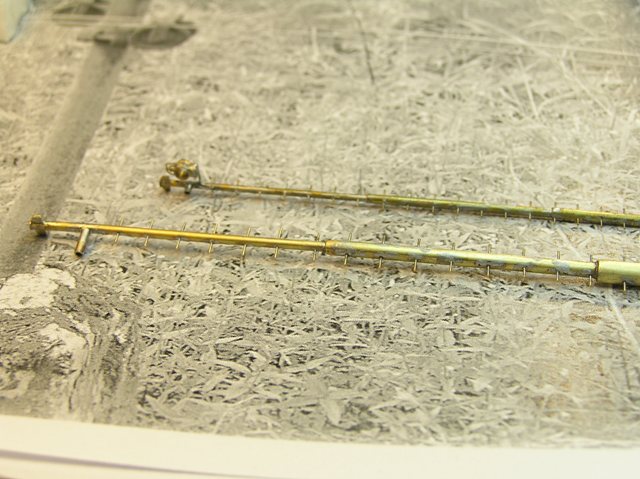

Několik pohledů na dodatečné doplnění drátovodů na zhlaví
Zde k mechanickému návěstidlu
K výměně u staniční budovy
Zhlaví na druhé straně nádraží
Ke druhému mechanickému návěstidlu, zatím pouze zasypáno bez lepidla

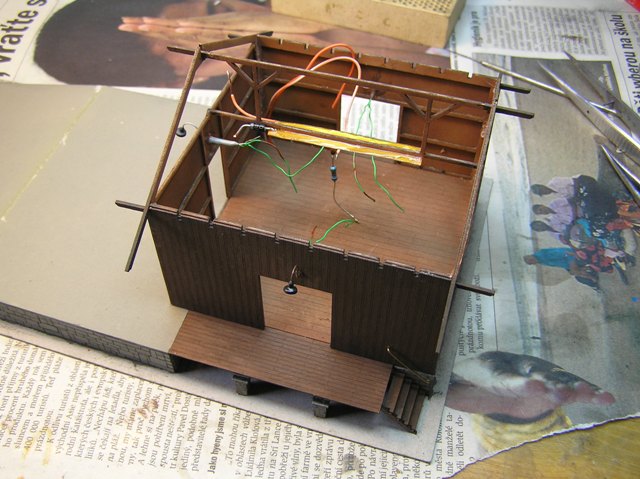

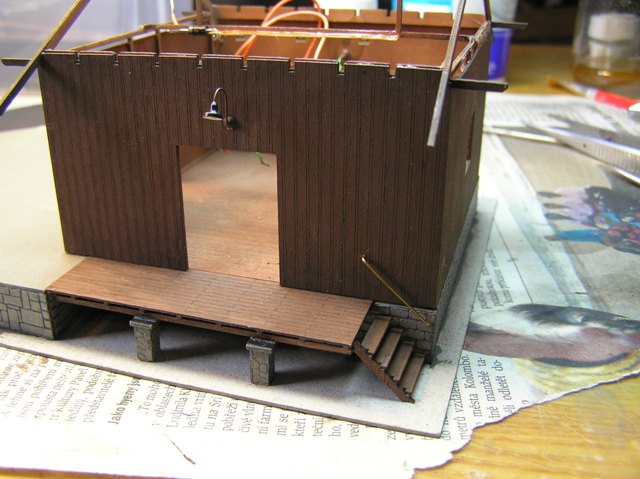

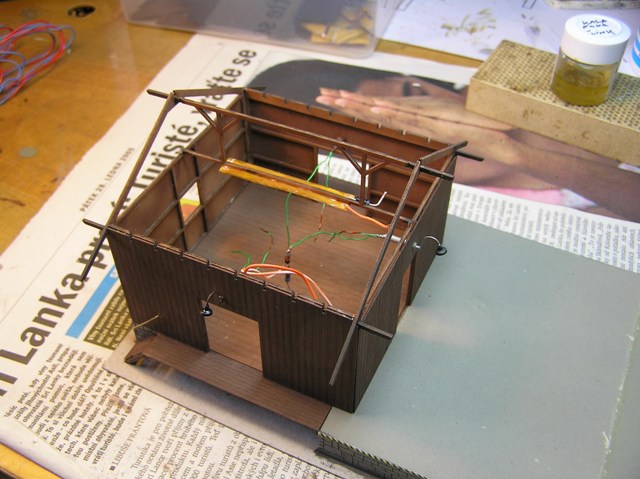

Instalace osvětlení do skladiště
Boční stěny již nalepeny
Dveře chci nechat pootevřené a tedy do skladu nainstaluji nějaké zboží
Krochu zeleně kolem zabudovaného schodiště k nádraží

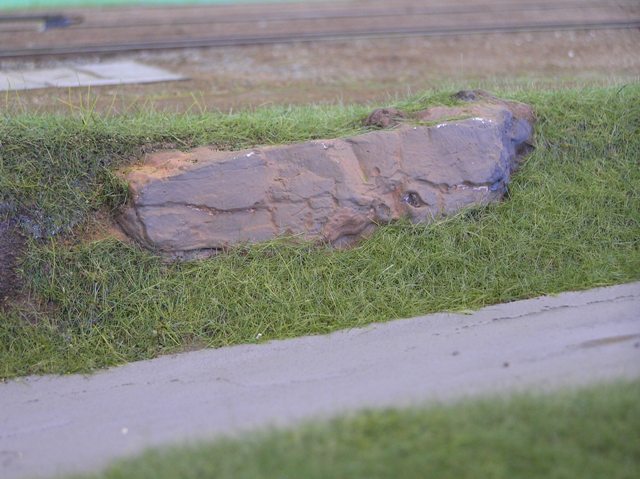

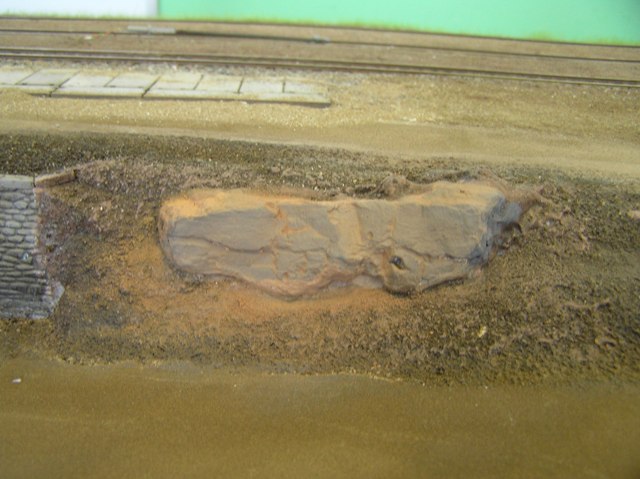

Pokus o patinu skálního masivu
Nalepené panely na odstavné plochy vedle nádraží vlevo

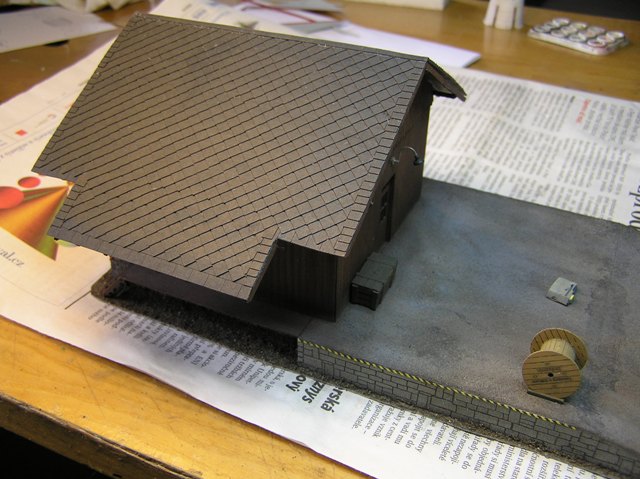

Budova skladiště před dokončením

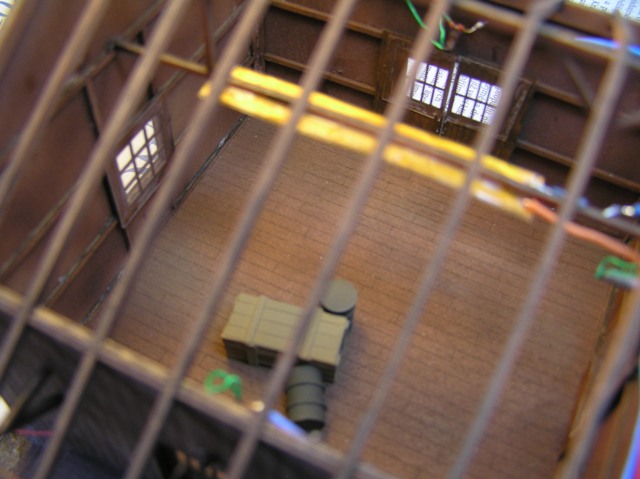

Interiér s osvětlením

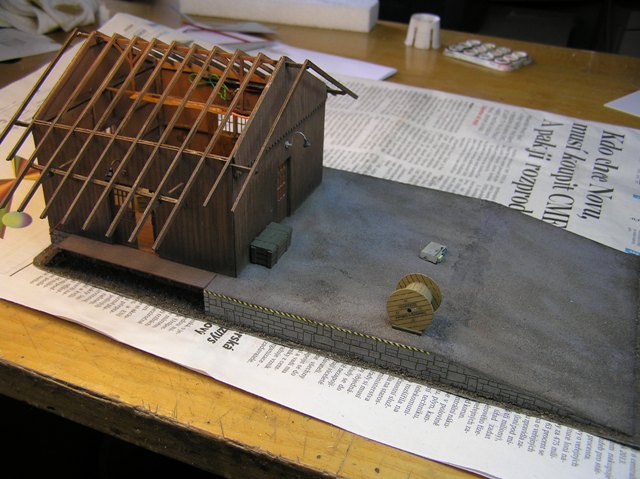

Sestavená střecha před nalepením

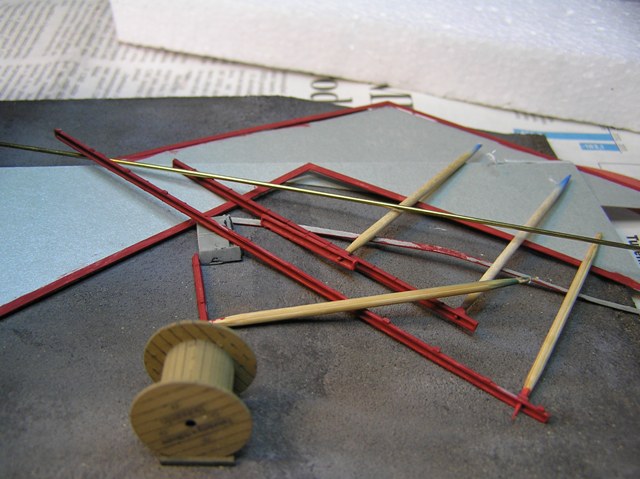

Natřené štítové lišty střechy společně se žlaby okapů, svody budu muset vyrobit, Igra okapy neřeší a nejsou součástí stavebnice

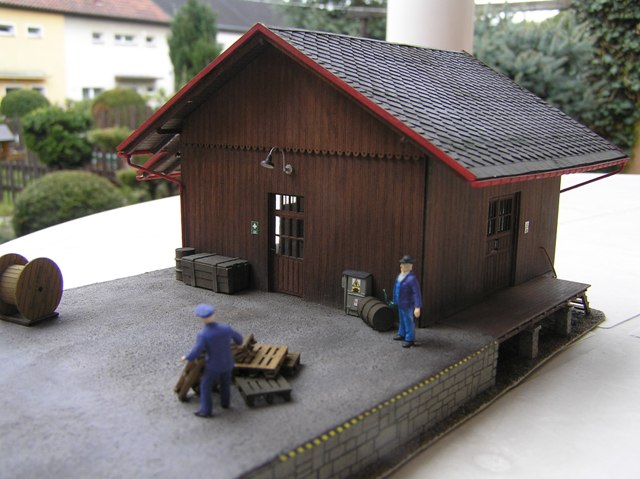

Malé dřevené skladiště před ukončením stavby

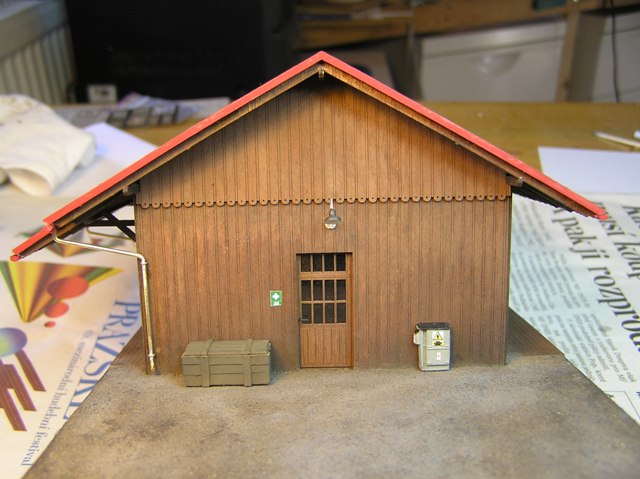

Pohled na rampu, doplněná rozvodná skříň a okapy
Budova nádraží a její okolí bude upraveno až na posled

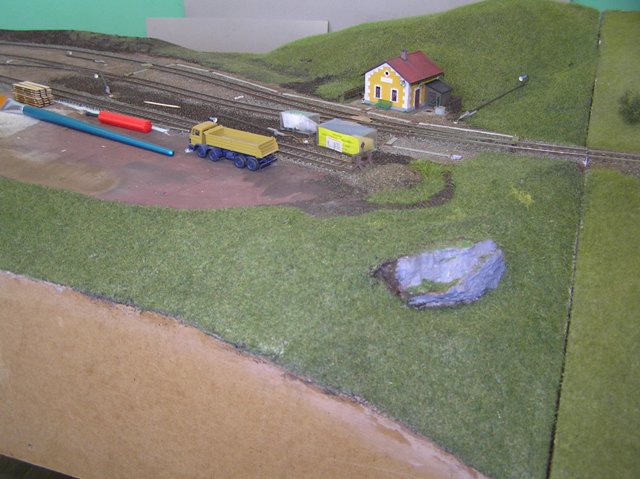

Začínáme zatravňovat

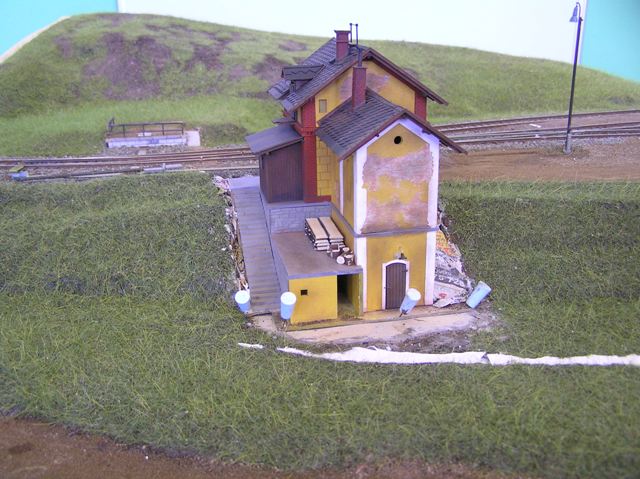

Hradlo Kleny před instalací do terénu

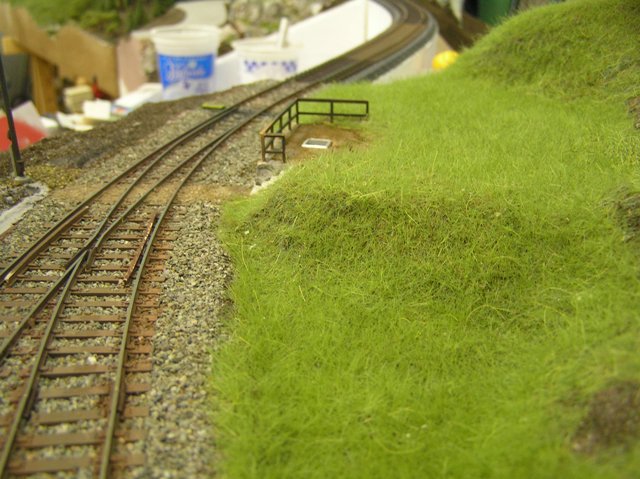

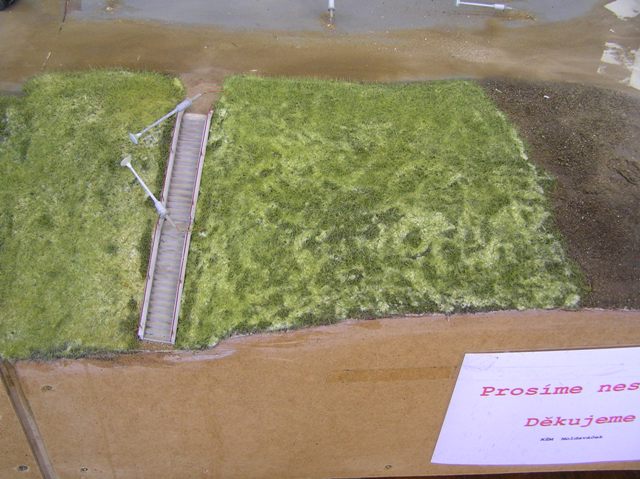

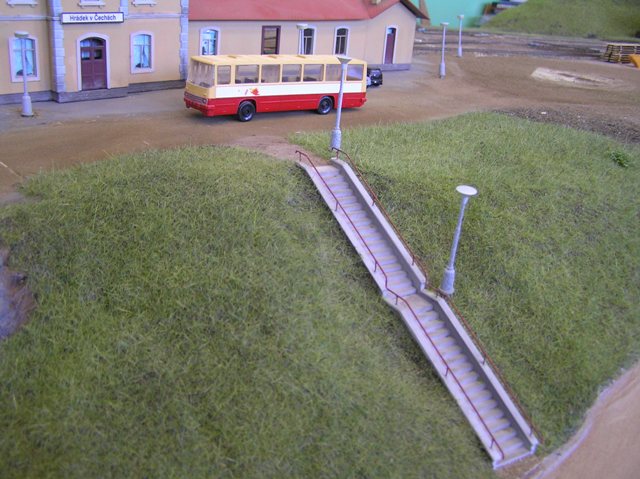

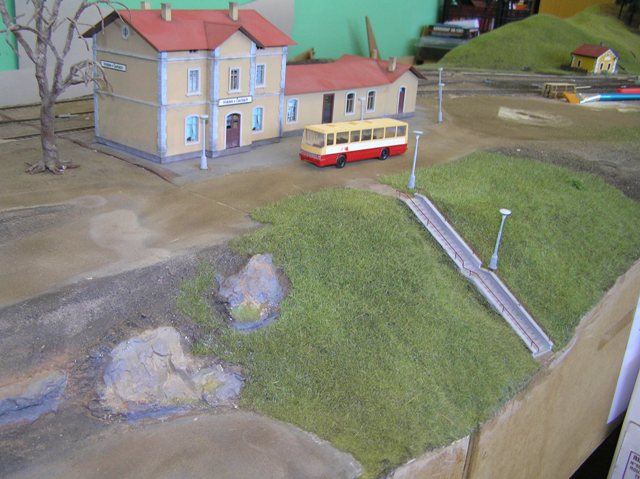

Částečně zatravěná plocha kolem schodiště
Nutno doplnit keře a stromky a trávu doplnit
Zatravněno kolem kusé koleje
Panely již zalité lepidlem a před konečnou úpravou

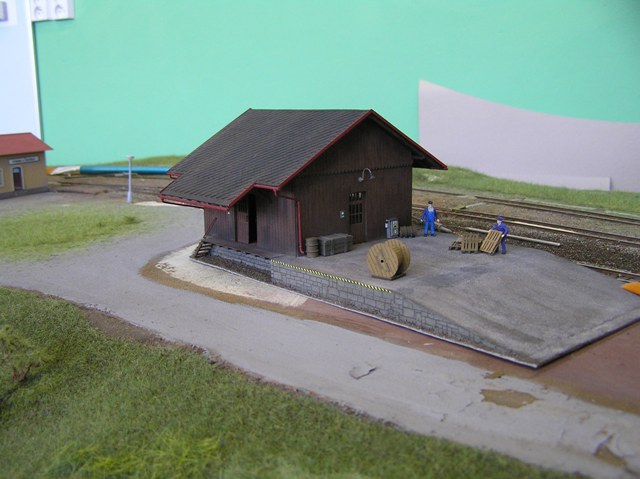

Skladiště před instalací na modul k nádraží

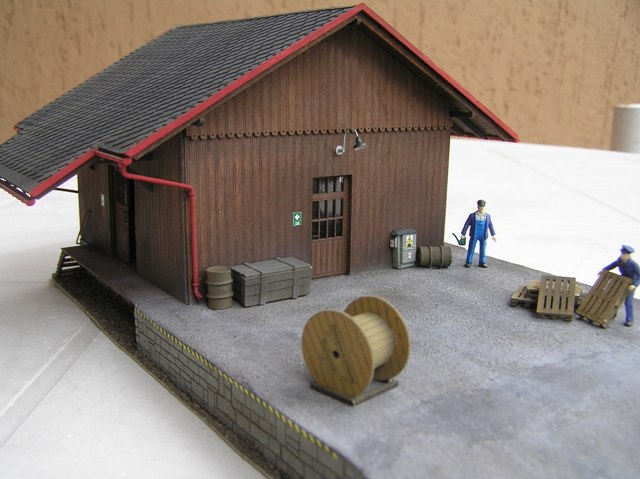

Pohled od nádraží

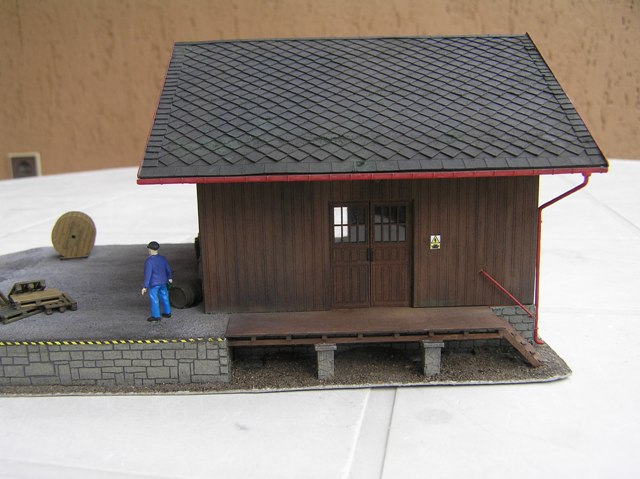

Pohled od kolejí

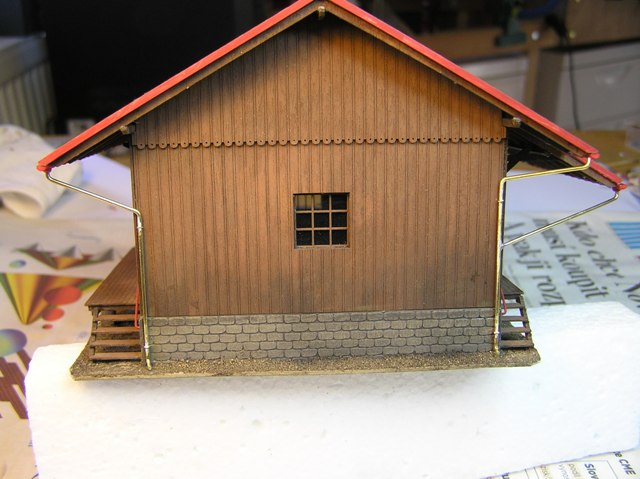

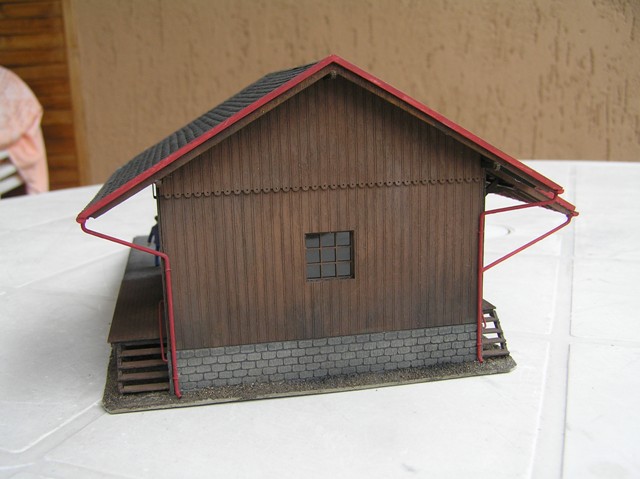

Škoda, že Igra nemá ve stavebnici doplňky (okapy a žlaby), takto vypadá skladiště o moc lépe
Skladiště připraveno k zabudování
Pohled na základ zatravnění pod skladem

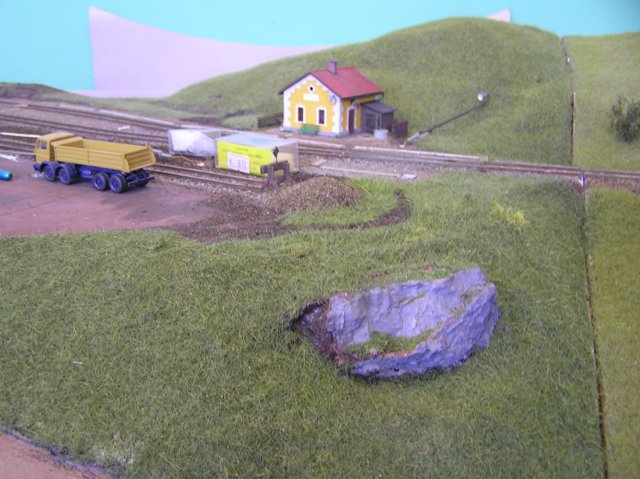

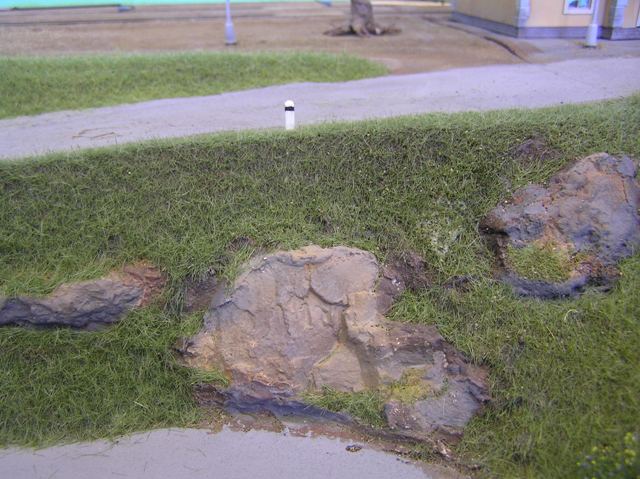

Patinovaná skála v zatáčce silnice

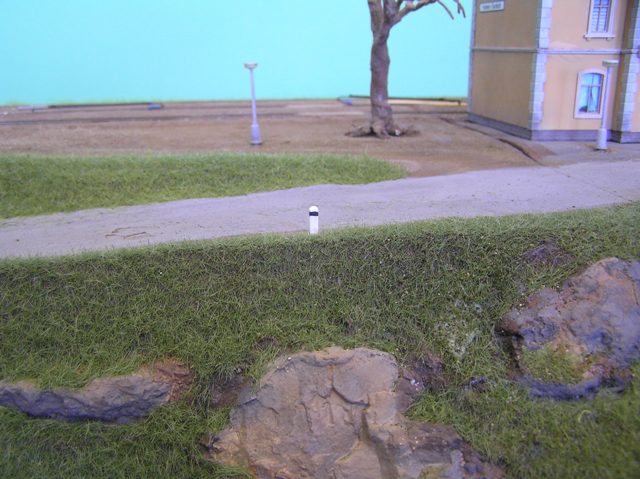

Prní osazený patník
Je třeba vyrobit a osadit terén křovinami a stromky

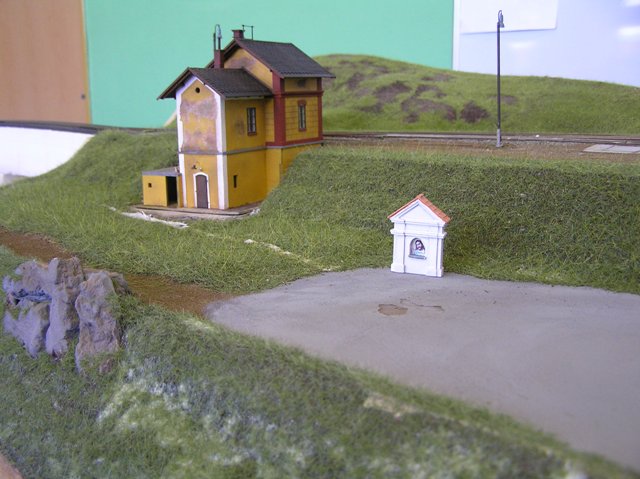

Zde asi budou boží muka
Rozbitá silnice k nádraží

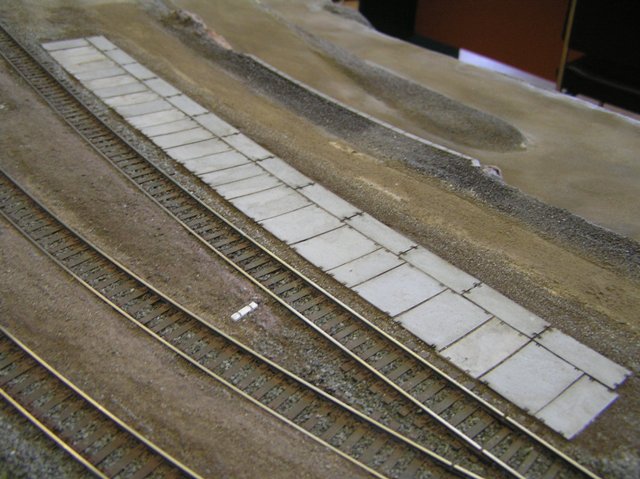

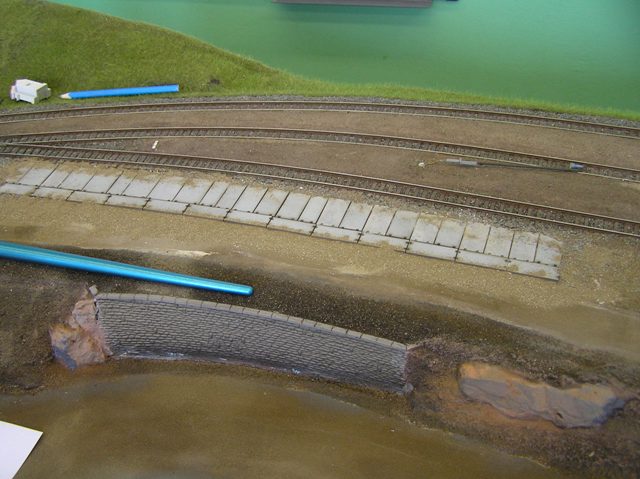

Panelová odstavná plocha u nádraží

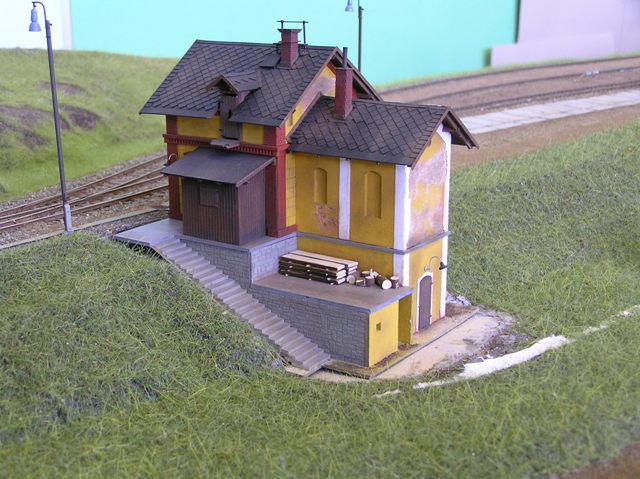

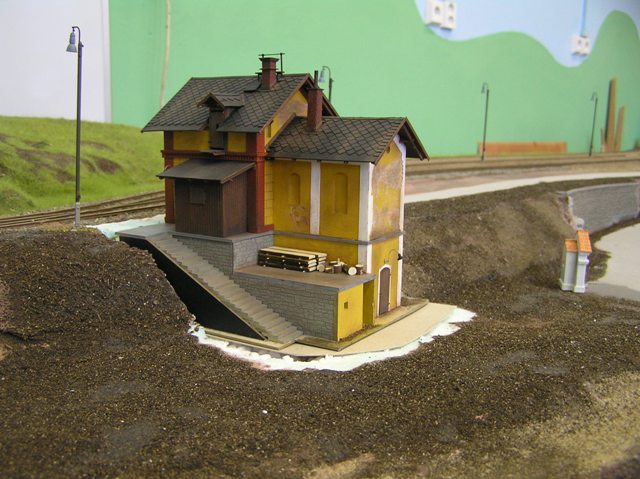

Hradlo připraveno k dolepení na místo a zaaranžování do terénu

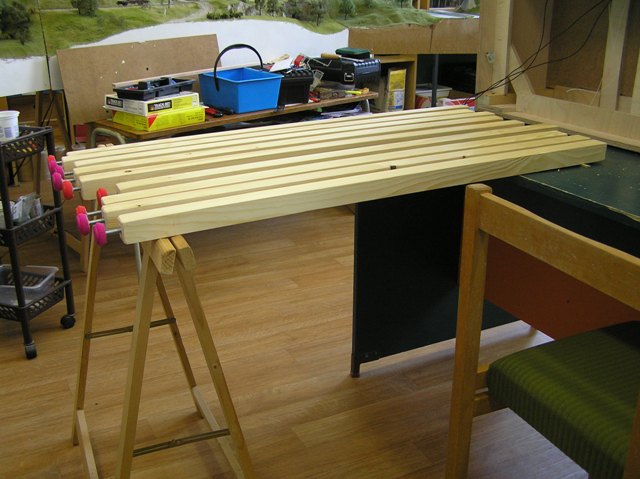

Doma jsem vyrobil dřevěné nožičky ze střešních latí a v klubovně nalakoval a po otočení modulů malého nádraží se zkrátí a namontují na vratové šrouby, aby se daly demontovat
Hradlo přilepeno, příště ho zaaranžuji do terénu a následně už budeme provádět drobné detaily kolem stavby

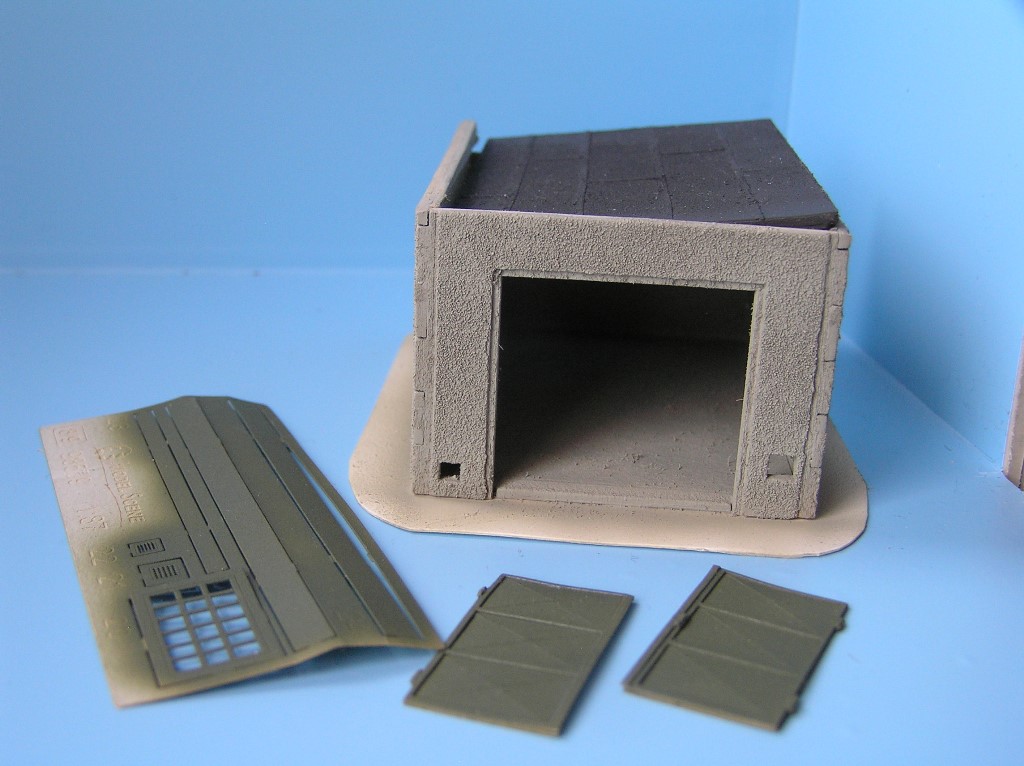

Stavba příruční garáže pro účely pracovníků stanice

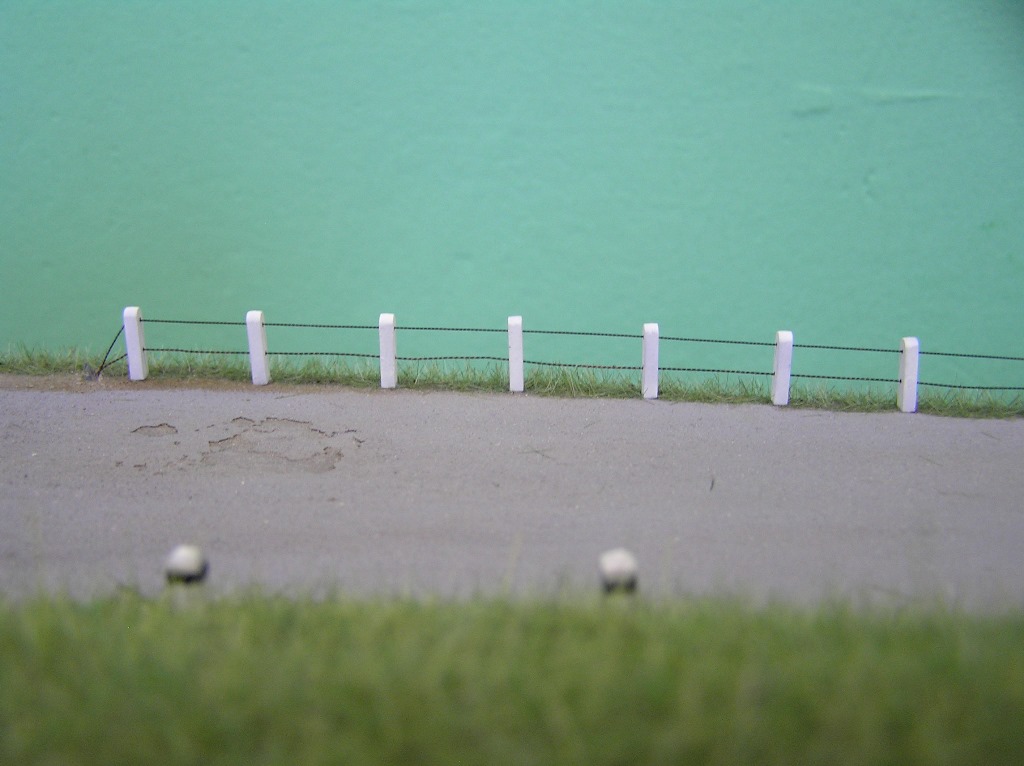

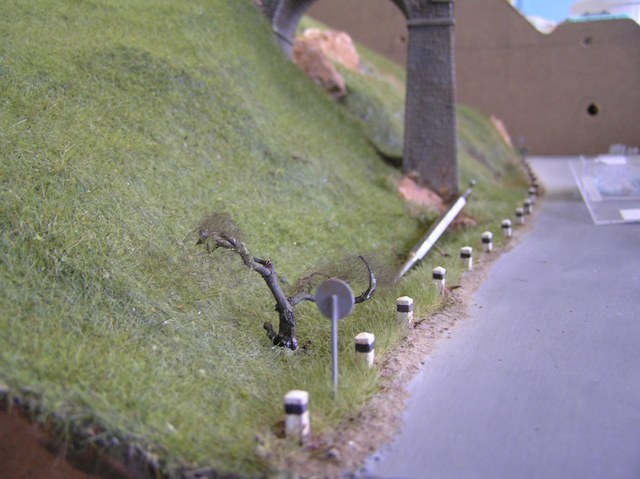

Osazeno několik patníků na příjezdové cestě ke staniční budově

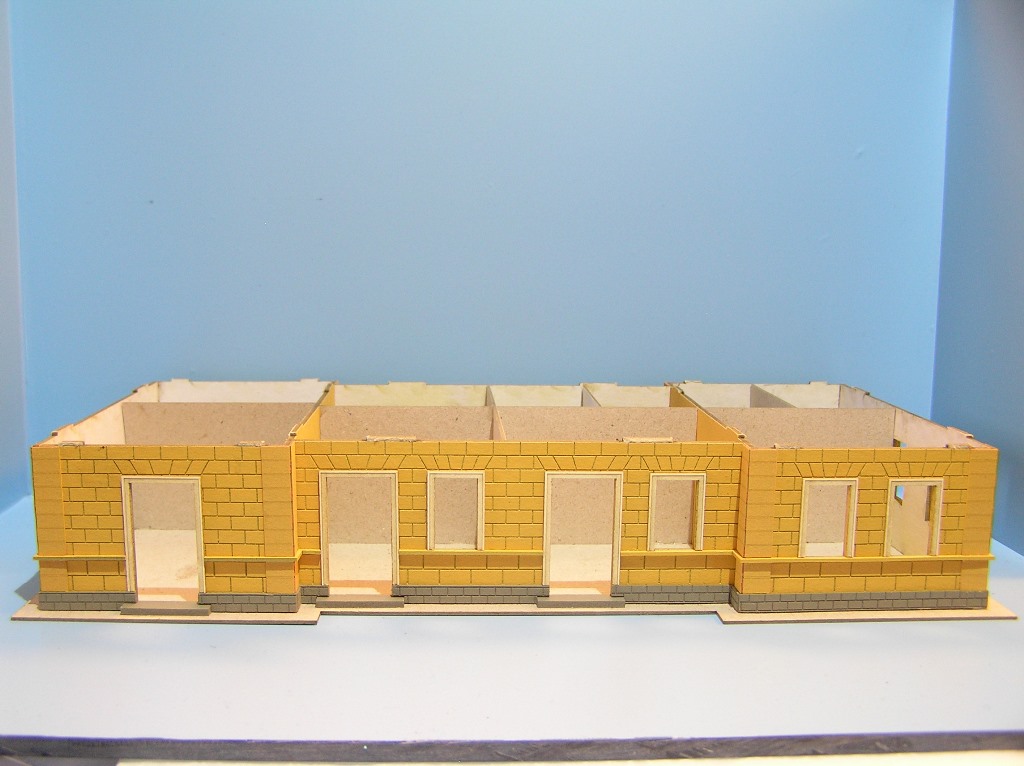

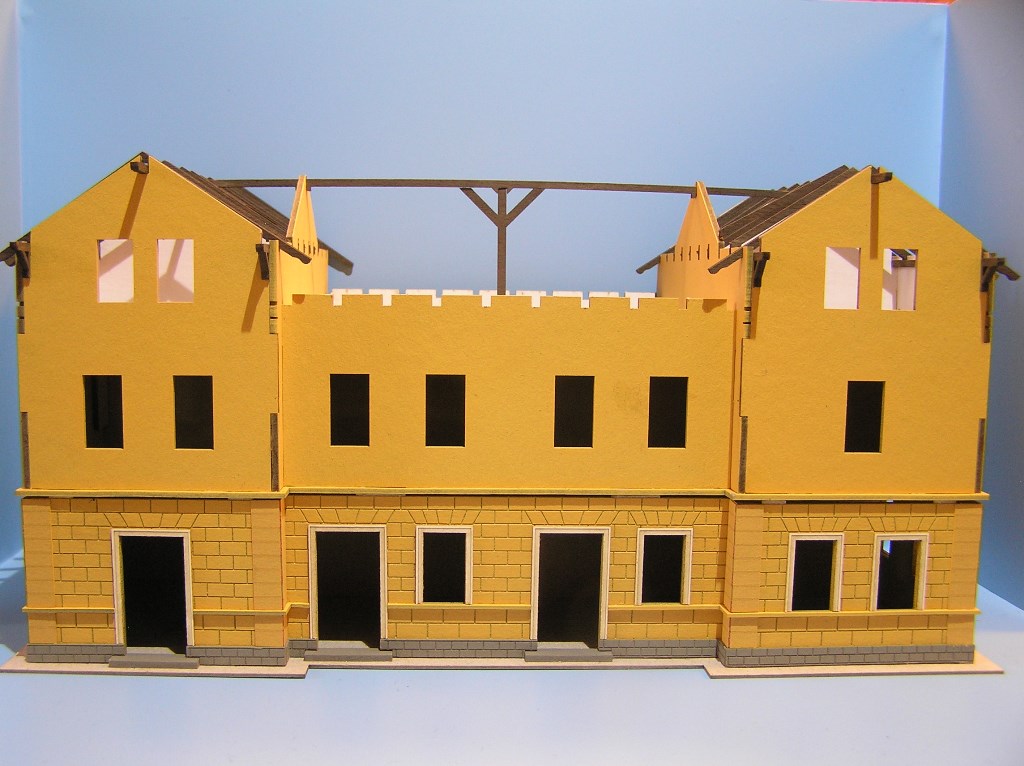

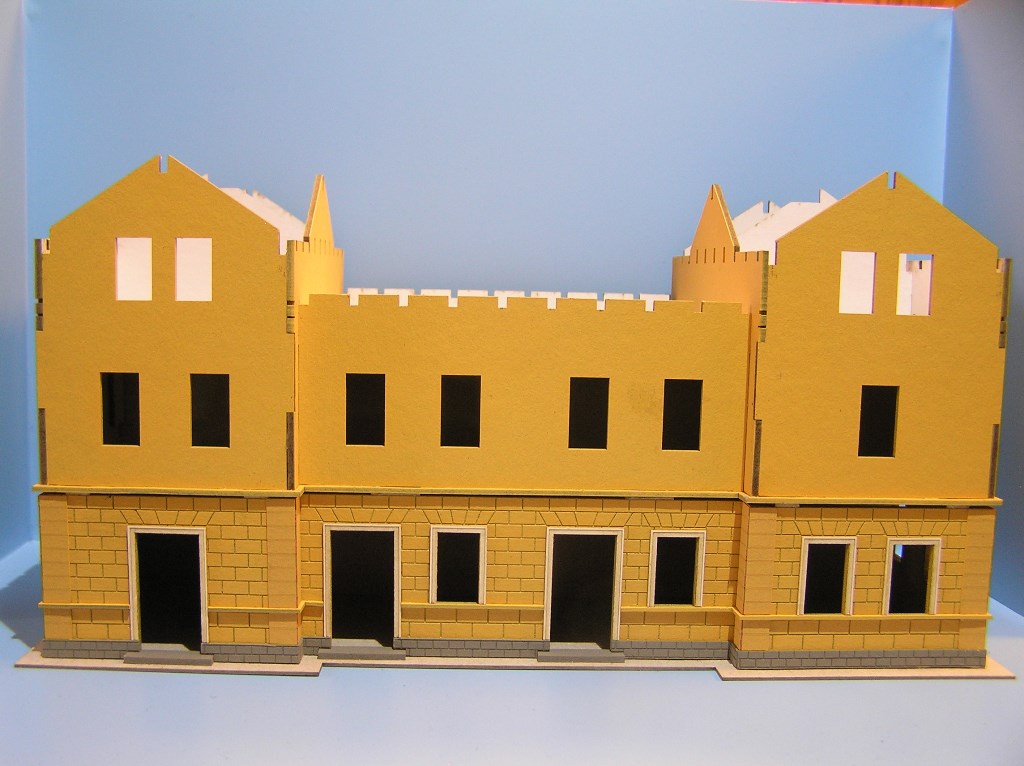

Stavba nové staniční budovy od Šikulů
Druhé patro
První krovy střešní konstrukce

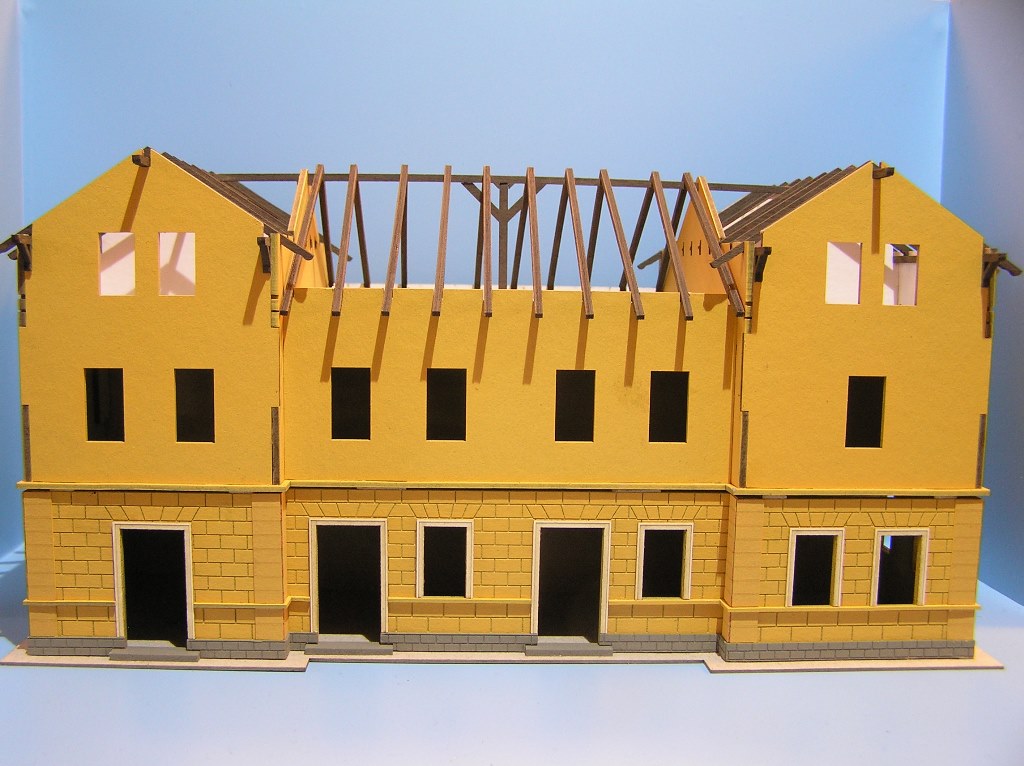

Celá konstrukce střechy - zatím nelepeno

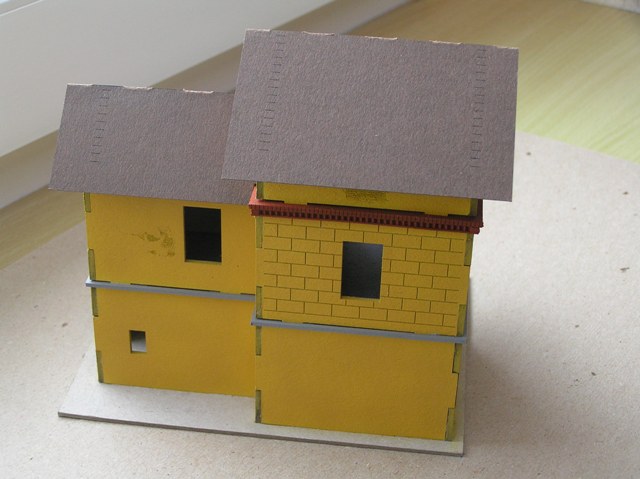

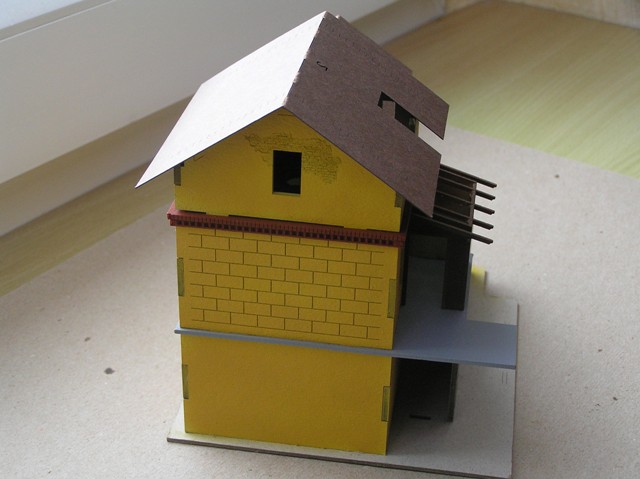

Zkušebně osazená střecha
Do současné doby nebylo kam si odskočit - doplňky na malém nádraží

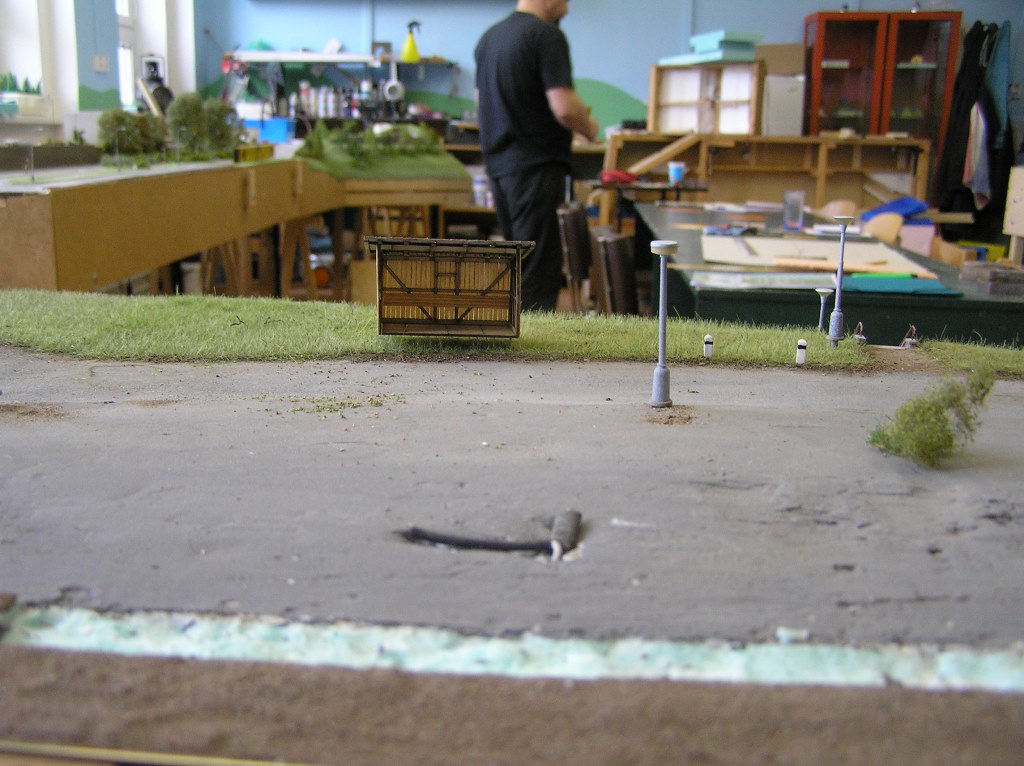

Stará dřevěná autobusová zastávka - bude zde, či....
zde na tomto místě
Také pokračujeme na stavbě budovy nádraží

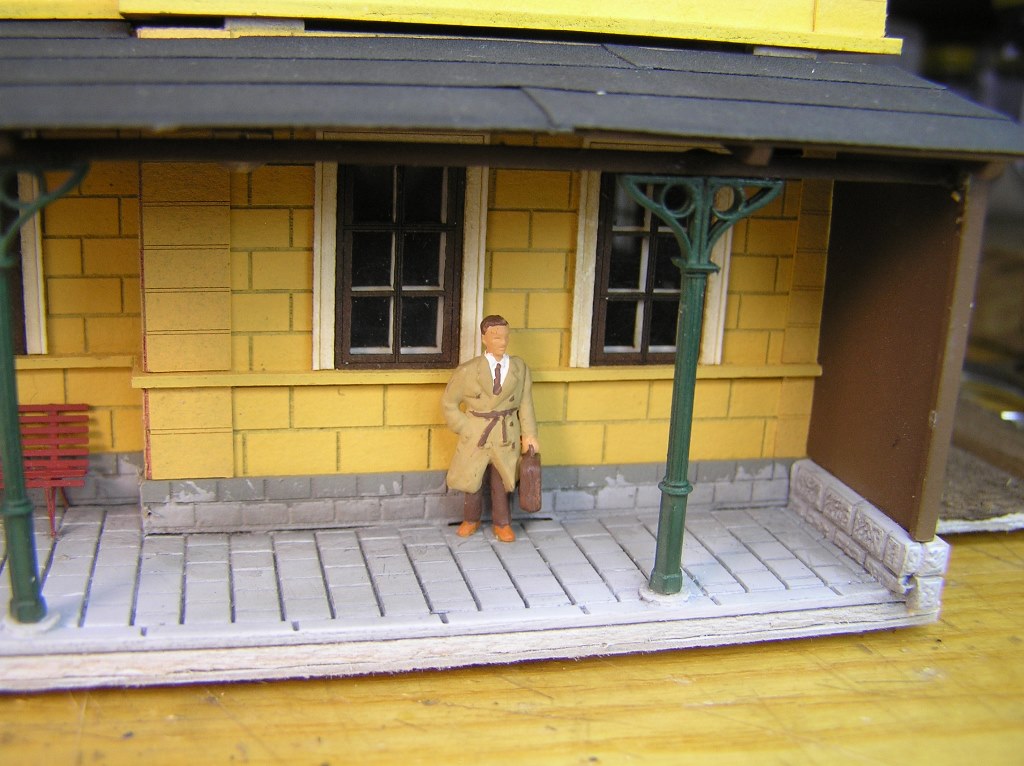

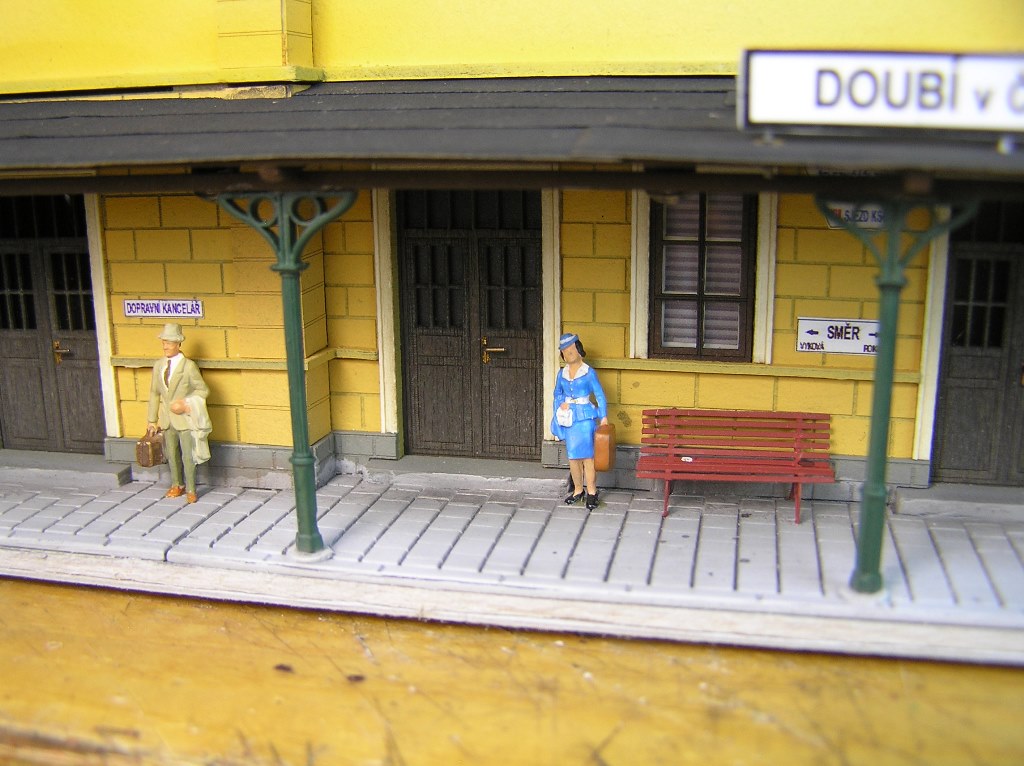

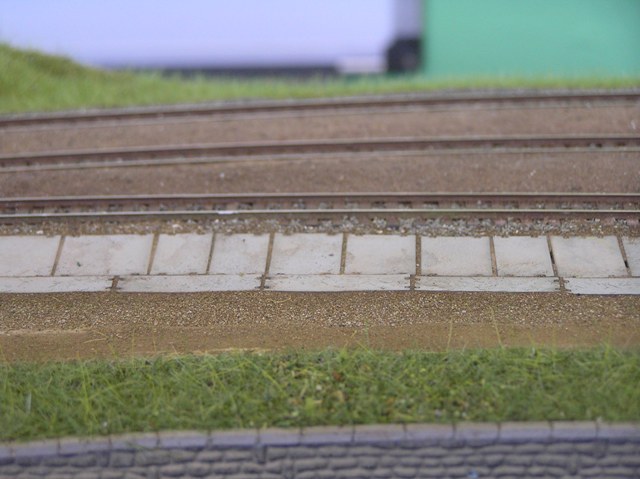

Dokončené nástupiště
Zazemí pro cestující

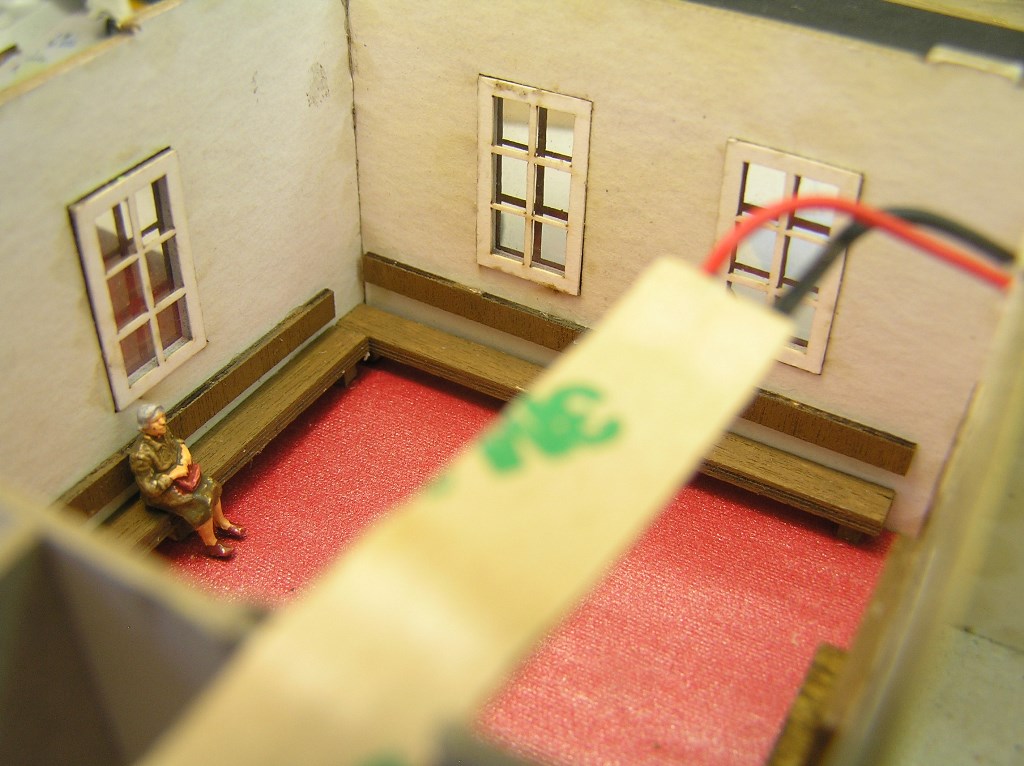

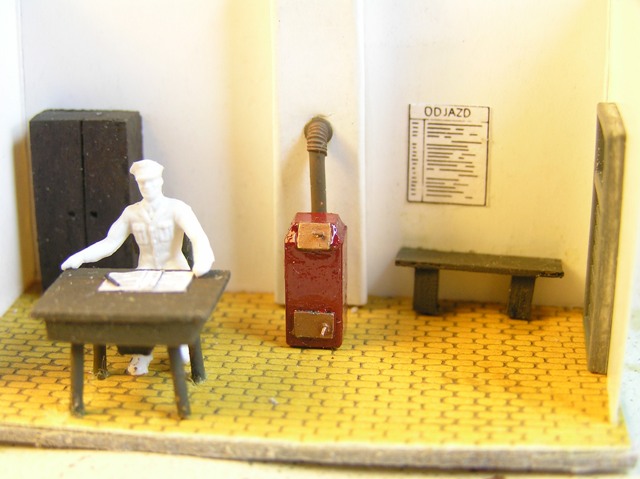

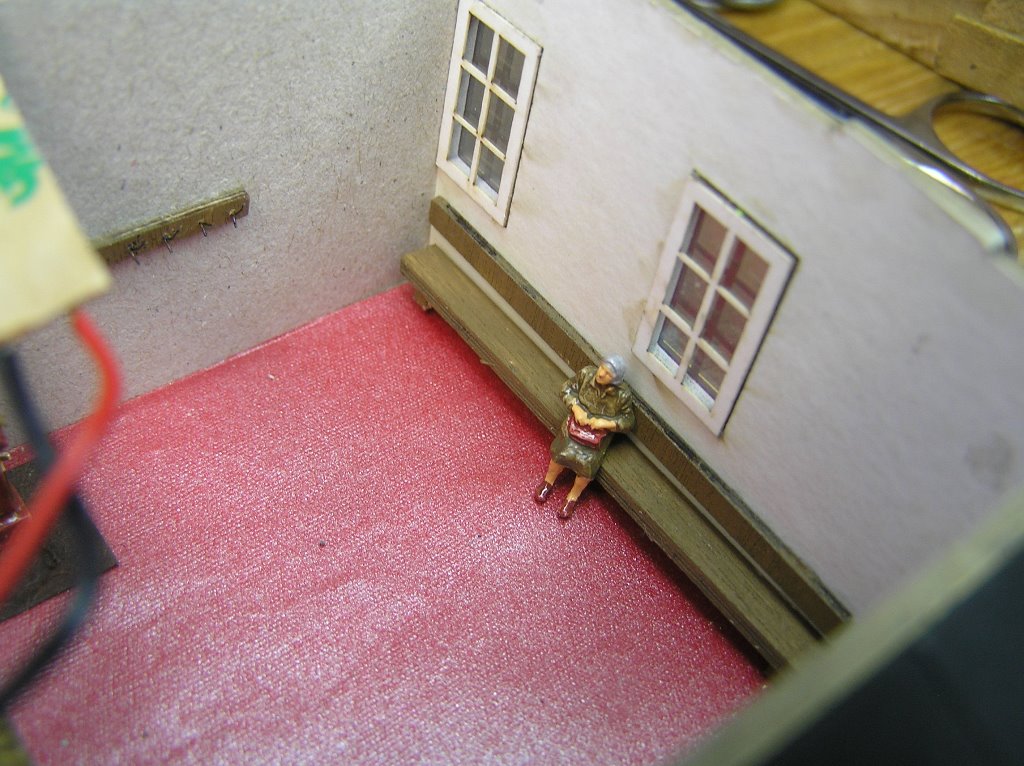

In teriér budovy - čekárna
Pohled z druhé strany

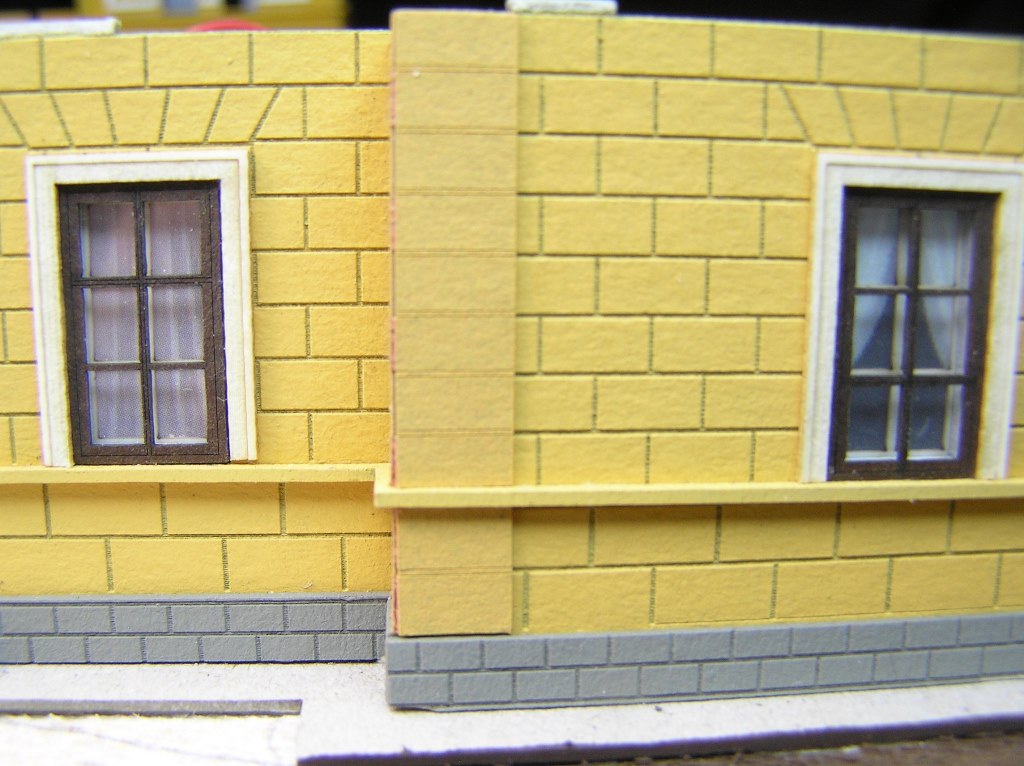

Přízemí hotovo a zhůru do prvního patra
Kde nebude osvětlen interiér budou záclonky

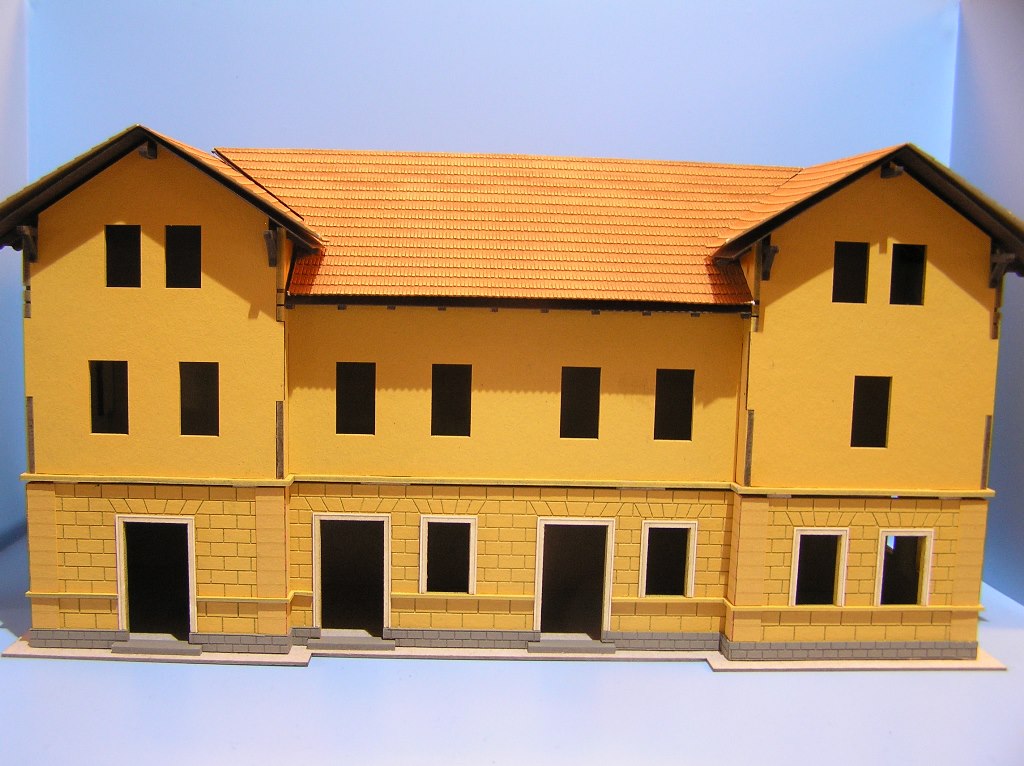

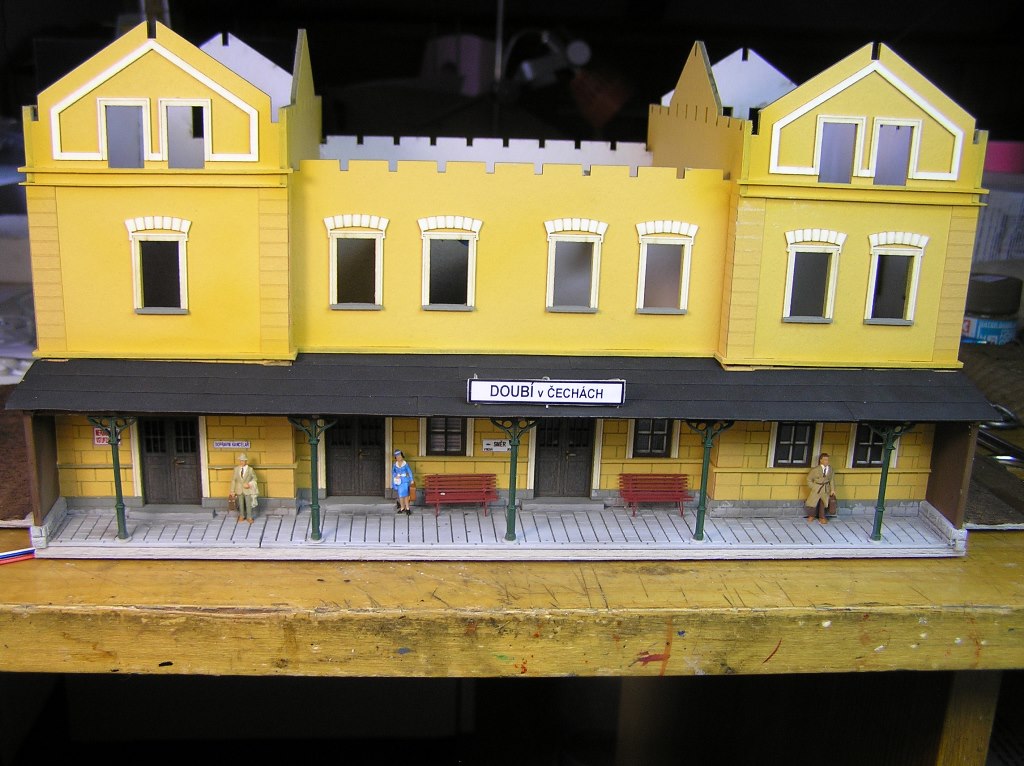

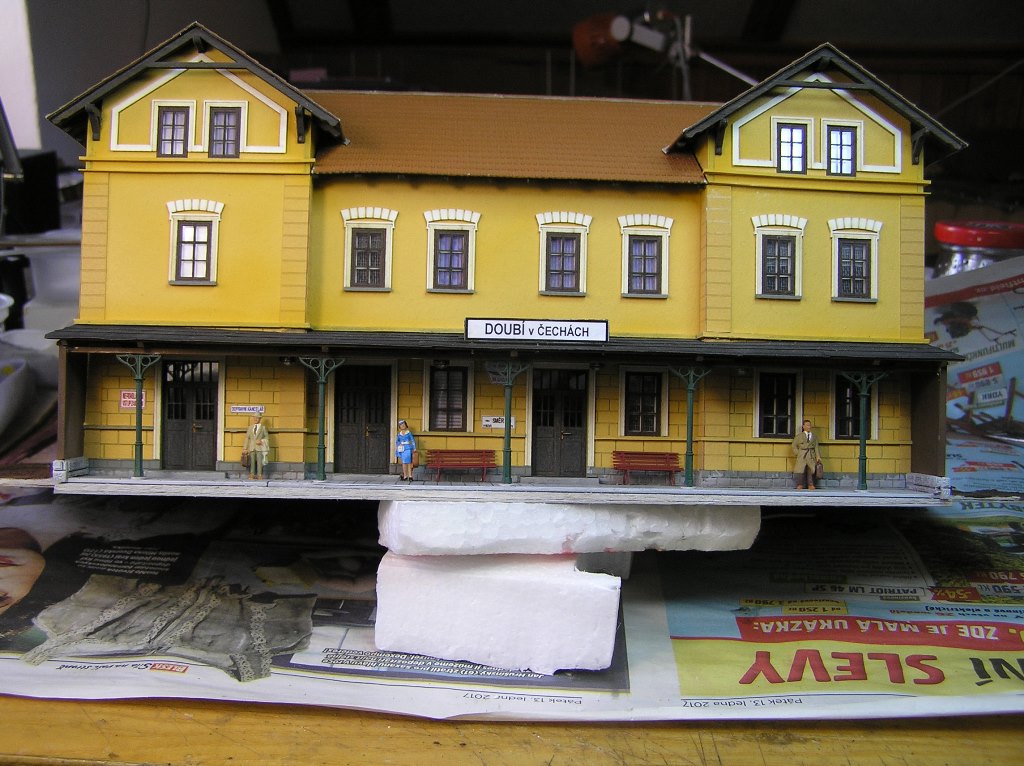

Budova nádraží připravená k instalaci na modul
Kam s tou garáží? Asi příjde na jiný modul

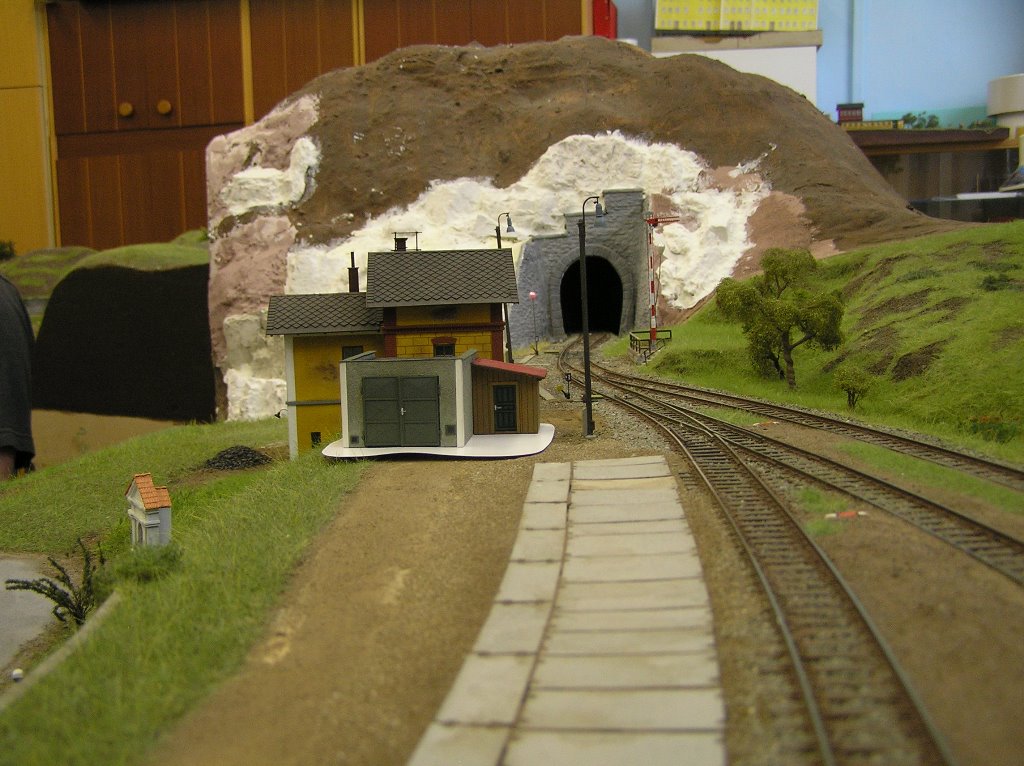

Dřevěná zastávka ČSAD na svém místě před budoucí budovou stanice
Zalepeno, po zaschnutí bude provedeno příště zazelenění

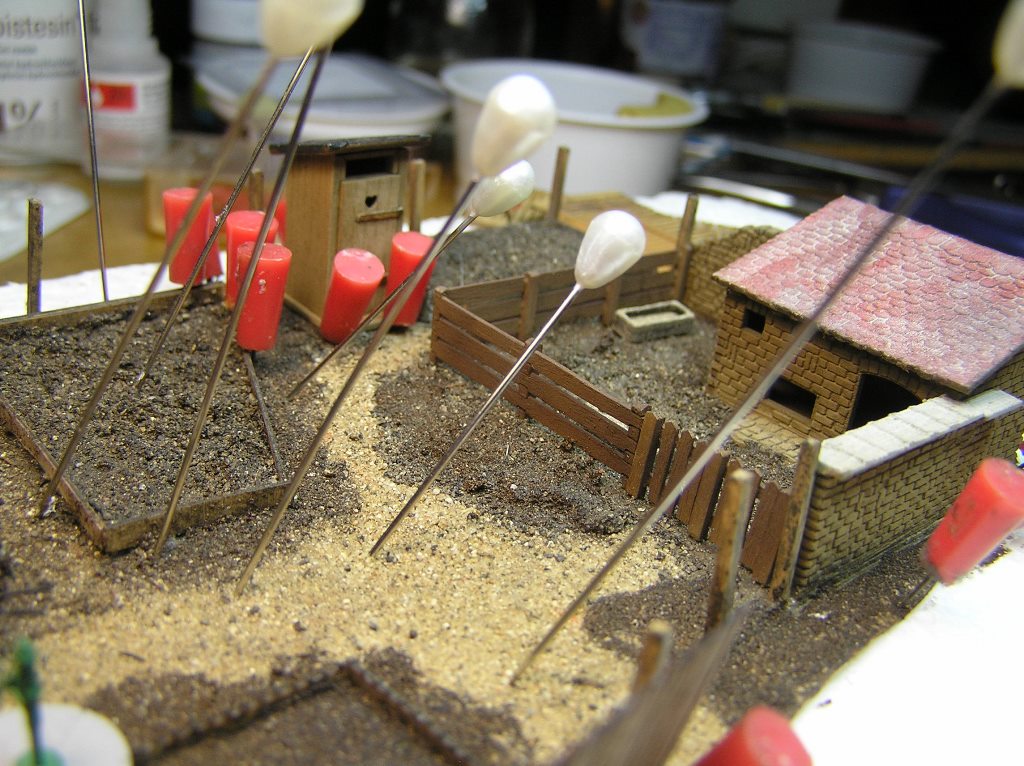

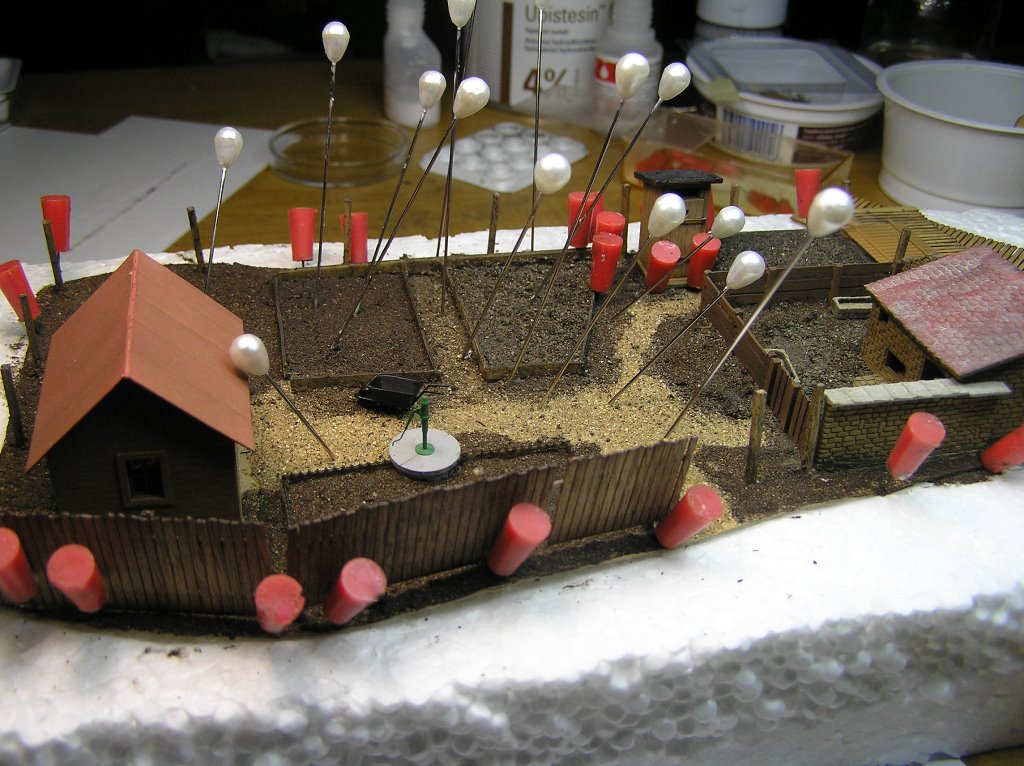

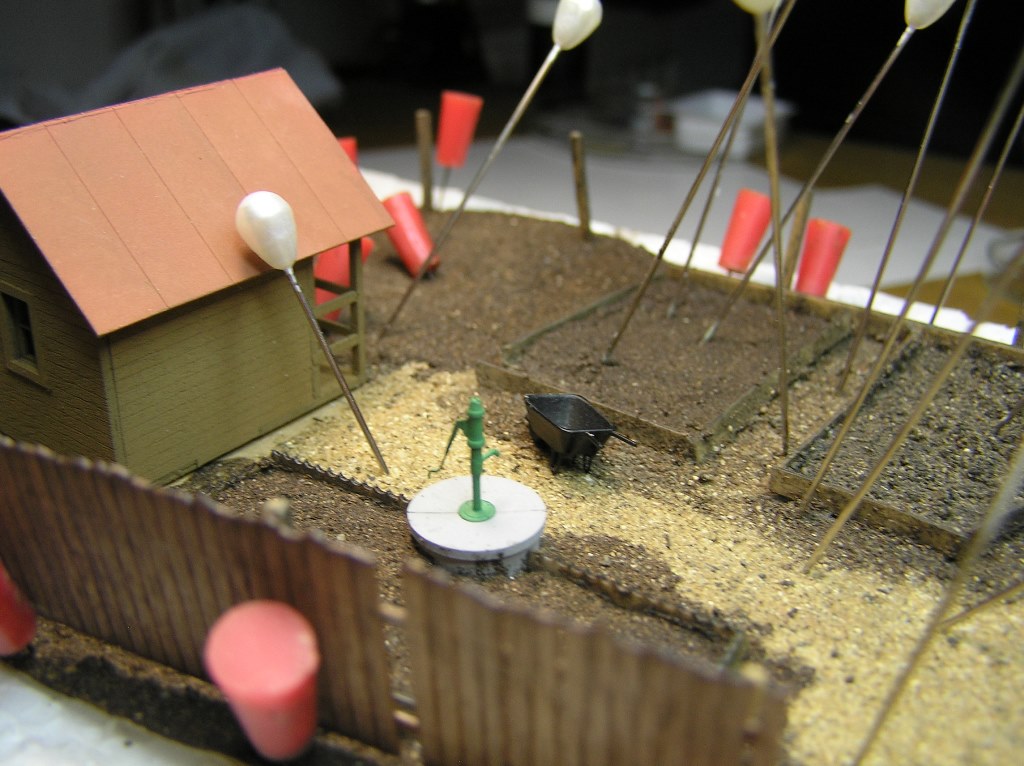

Budoucí zahrádka před nádražní budovou
Zde asi výpravčí relexuje
V chlívku budou i prasátka
Doplnění malé pomocné budovy u nádraží
