Osvětlení osobních vozů Bai Igra

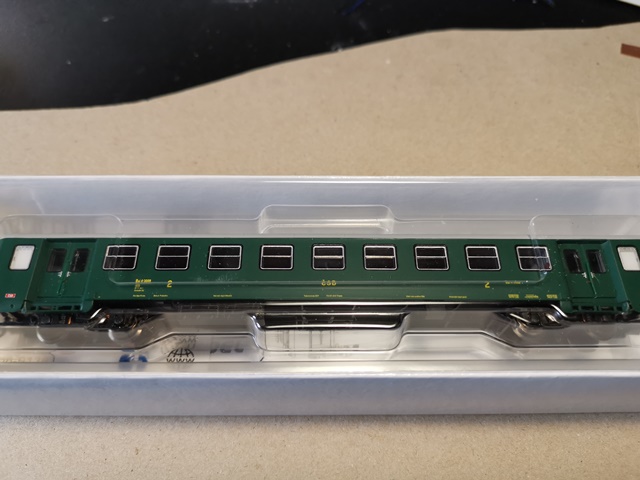

Po zakoupení vozů od firmy Igra jsem si objednal i vnitřní osvětlení
Osvětlení po otevření
K samotnému osvětlení jsou přiloženy vyražené sběrače z Cu
Stáhl jsem si návod ze stránek Igry, ale zde není podrobný popis jak světla instalovat a proto zde chci popsat jak jsem postupoval
Nejdříve jsem odmontoval podvozky, jsou pouze natlačené do rámu

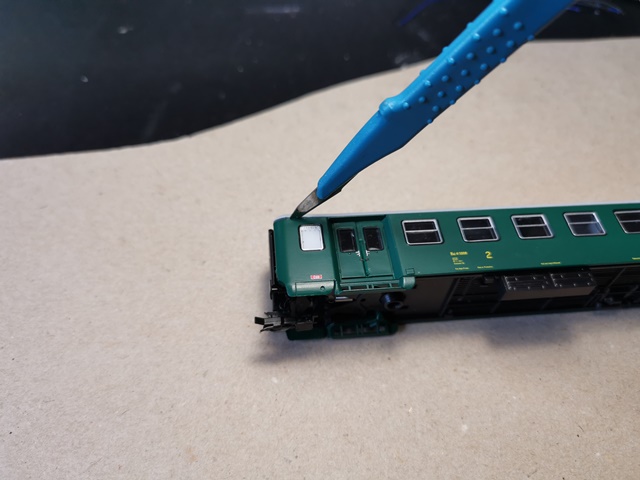

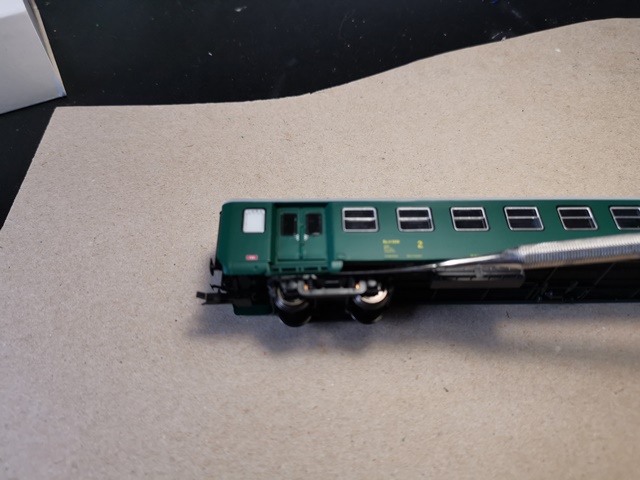

Dále jsem skalpelem demotoval střechu, jde celkem dobře plast je velice pružný, po celé délce jsou malé zámky

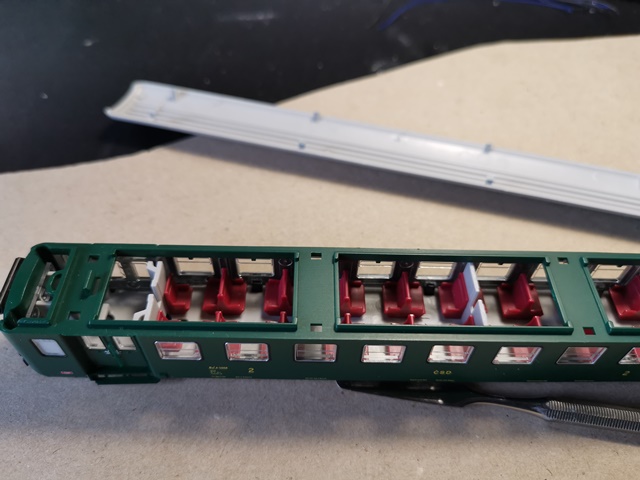

Zde již demontovaná

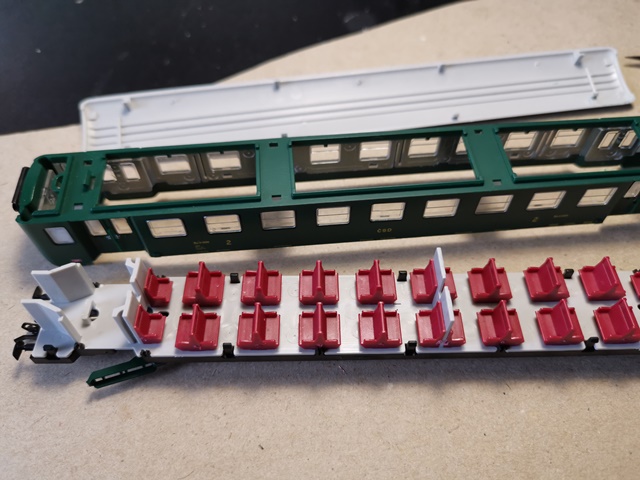

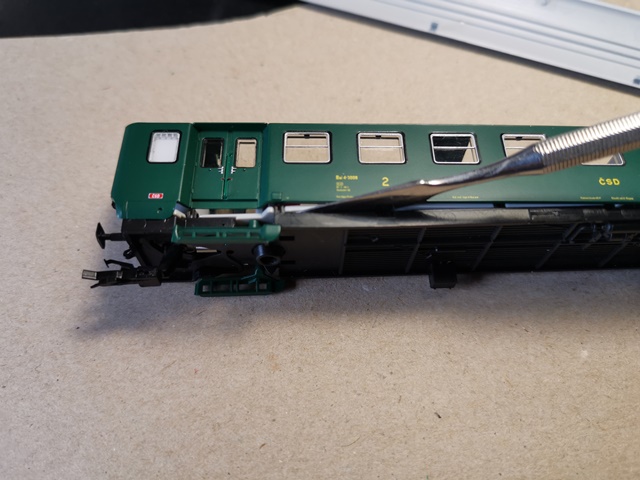

Dále je nutno sundat skříň vozu, nepatrně roztáhnou a rám vytáhnout dolů, opět je po celé délce několik zámků, které drží skříň

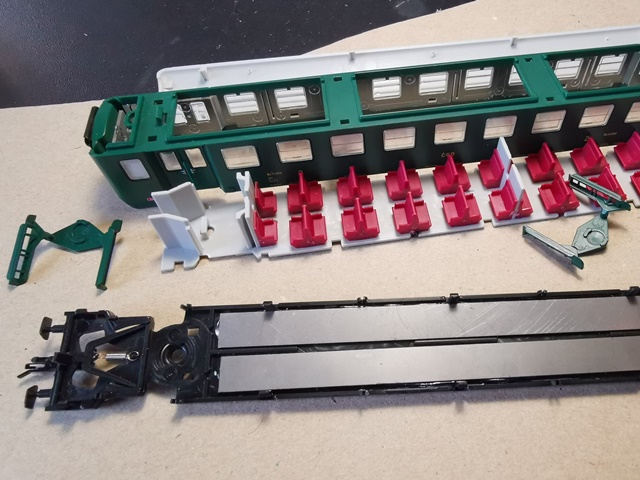

Dále je nutno sundat interiér a zde už jsou vidět z boku zámky, kterými drží na podvozku
Dále jsem na obou stranách demontoval schody, jsou pouze shora nasunuté
V návodě je popsáno odstranit části plastů skalpelem, přesně kde, zjistíme přiložením samotného osvětlení

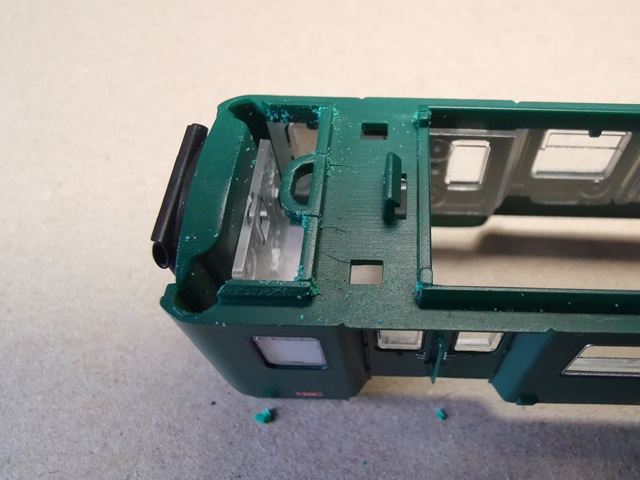

Je to v tomto místě na pravé i levé straně a to samé na druhém konci vozu

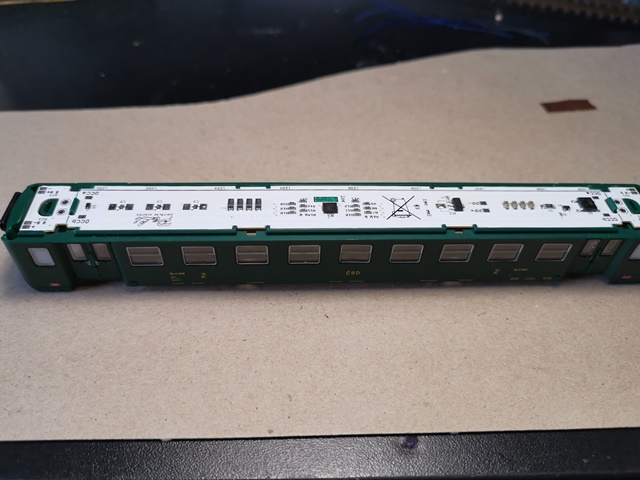

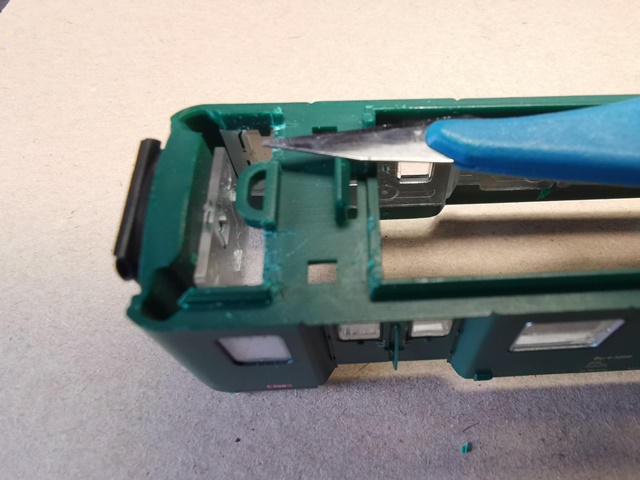

Vyřezal jsem v tomto místě až na plast dole, deska osvětlení zaklapne nadoraz a musí být zapuštěna s osazením
Jde to docela dobře, ale plast je měký, pozor na vysmeknutí skalpelu

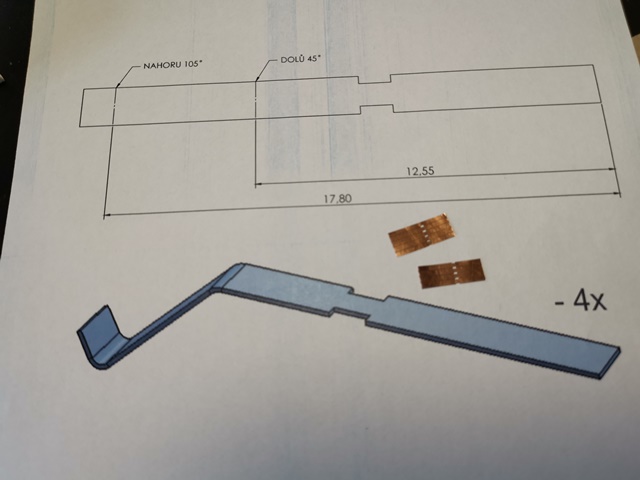

Sběrače jsem naohýbal dle návodu a následně roztříhal a znovu vyrovnal

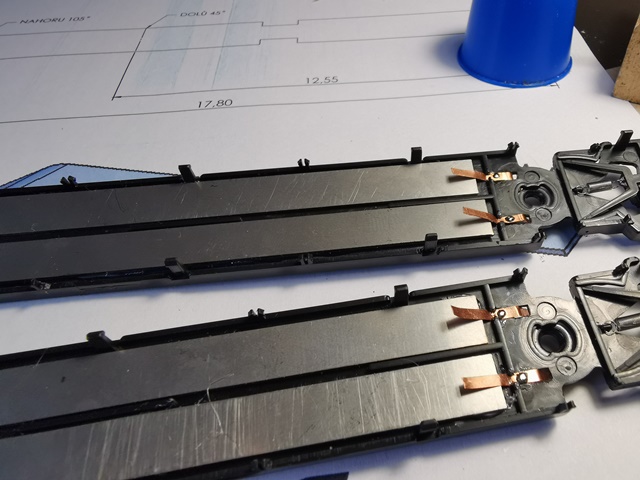

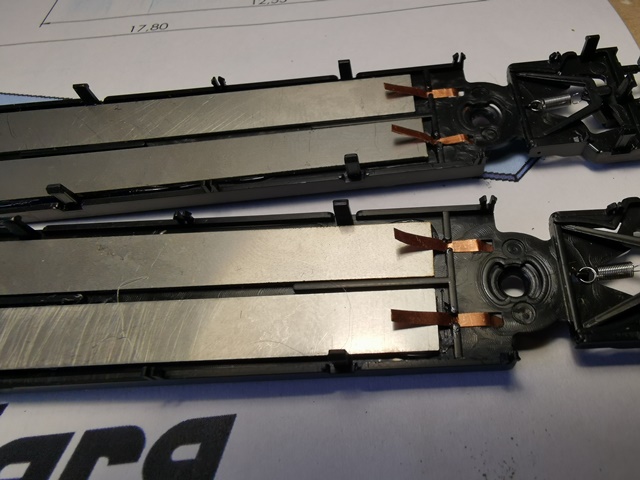

Následně jsem je instaloval do podvozku (musel jsem to mírně vybrousit a upravit, aby byly volně
V místě zúžení plechu jsem je zafixoval vteřinovým lepidlem

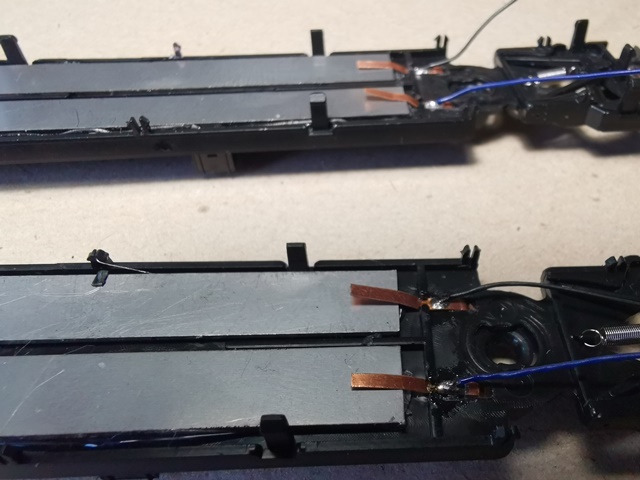

Následně jsem připájel vodiče a to na každé straně jiné barvy, abych nemusel po protažení drátu nahoru hledat, která strana to je

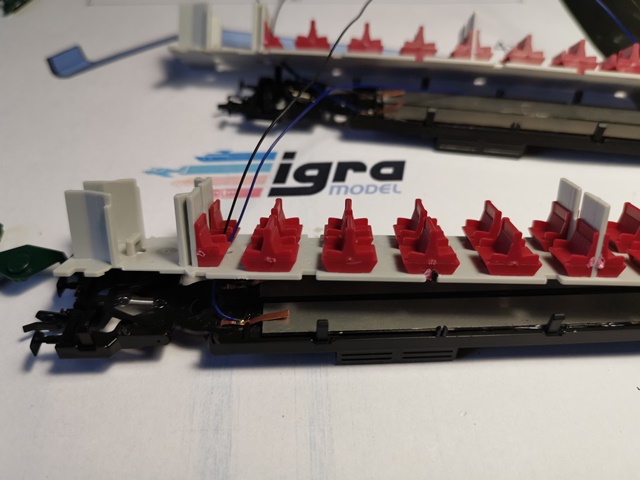

Dráty jsem protáhl oválným otvorem v kupé a následně větším otvorem do chodby

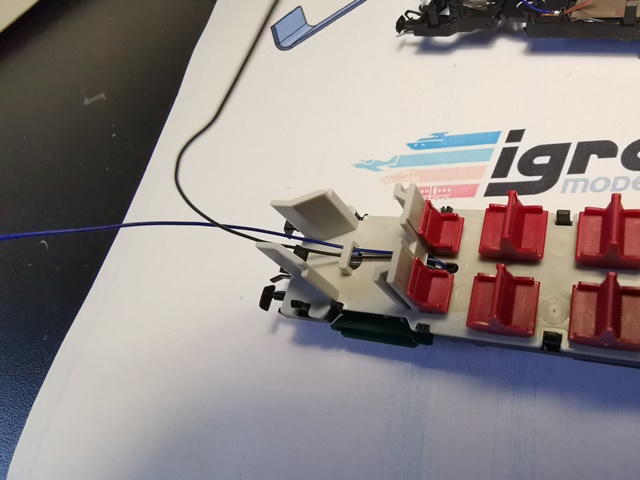

Ještě jsem je také protáhl okem nad kinematikou

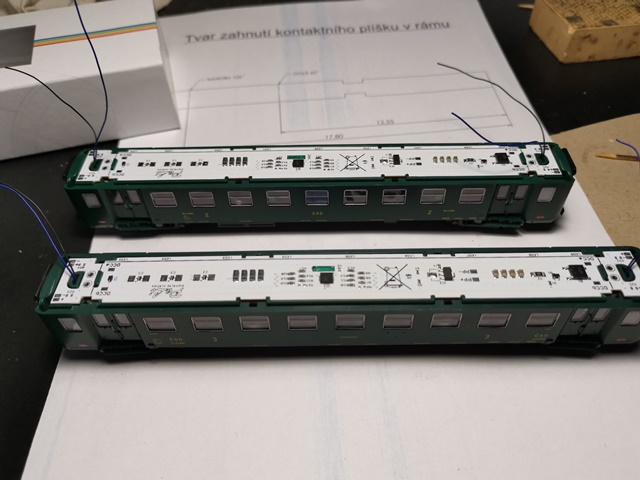

Dráty jsem nechal dostatečně dlouhé, aby se mě lépe protahovaly skříní

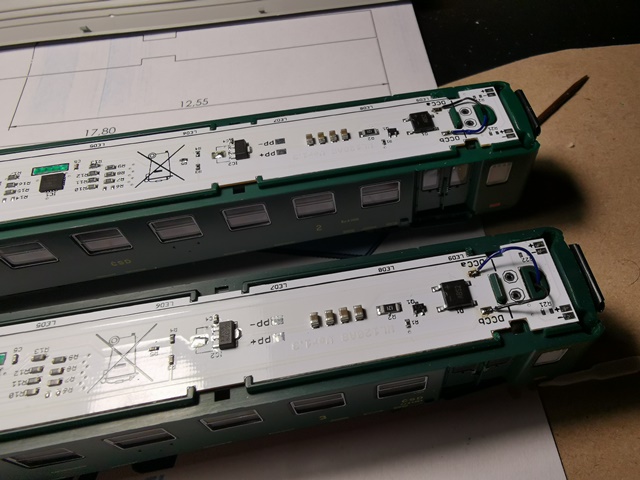

Nakonec jsem připájel oba drátky na každé straně na plošky (DCCa a DCCb) a vůz celý sestavil
