Přestavba 555.1 se zvukem v TT

Rozhodl jsem se ozvučit parní loko 555.1 od fy.Tillig  a zde je pár postřehů z přestavby
Je nutné rozebrat tendr, což bylo docela složité, ale podle obrázku dílů se mě to opatrně podařilo
Dále rozebrat samotnou lokomotivu, vysunout dýmniční dveře, nadzvednout kotel a opatrně ho posunout dozadu - pozor na kulisu spojení s tendrem a malou pružinku

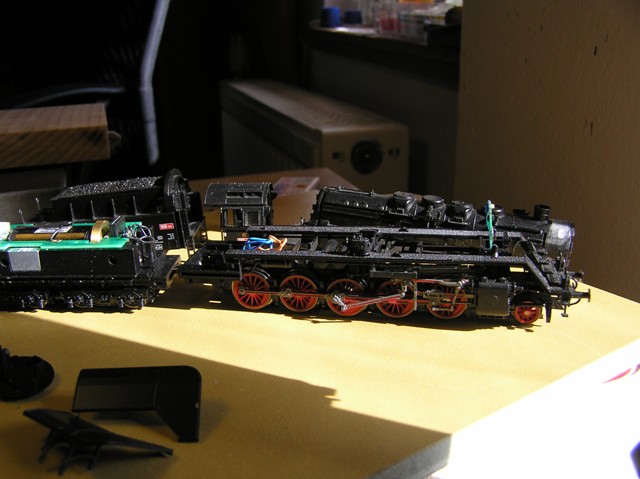

Zde je vyjmut kotel, pozor při nadzvednutí kotle aby nedošlo k poškození el.obvodu s led.diodou

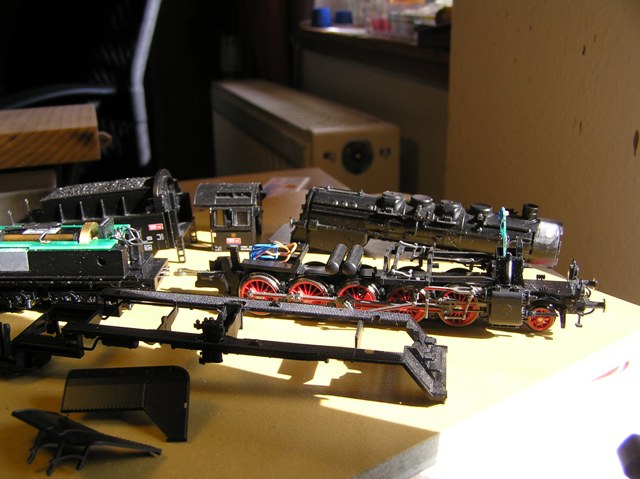

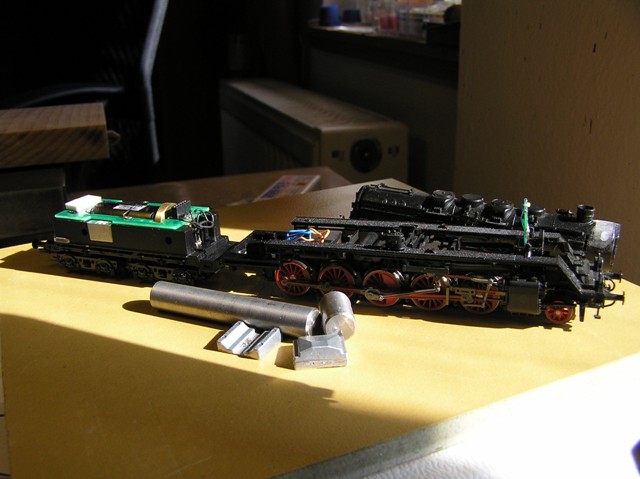

Rám s ochozy jde již lehce sejmout a zůstane volný pojezd, který již rozebrat nepotřebuji. Kola zůstanou červená
Protože jsem se rozhodl dát reproduktor do kotle loko, tak jsem zkrátil válcové závaží z kotle o délku reproduktoru. Rovněž závaží v tendru jsem snížil aby se tam vešel dekodér

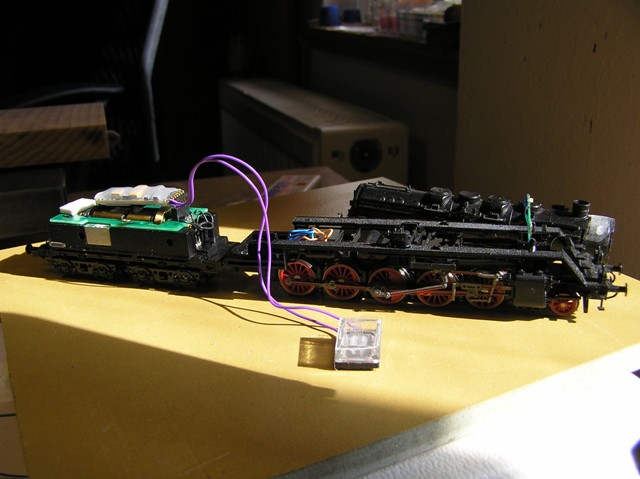

Nasazený Zimo MX646L malý zvukový dekodér s NEM651 se zahnutým 6-ti pinovým konektorem s připojeným LS10X15 reproduktorem 1W 8 Ohm

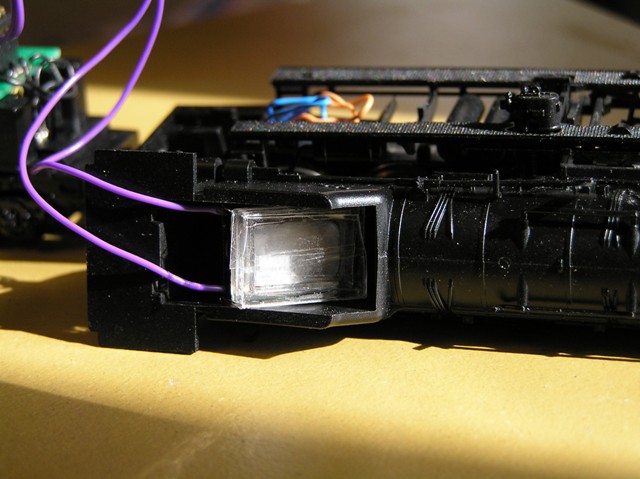

Reproduktor se po zkrácení  závaží do kotle lehce vejde - zvuk je pěkný a až bude hotový celý model, tak toto dám do sekce videa

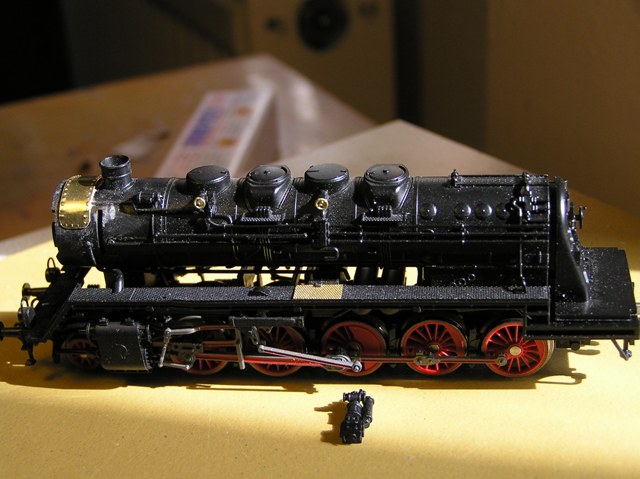

Když už mám lokomotivu rozebranou, tak jsem odstranil předehřívač páry a zakryl mosazným plechem s naznačenými nýty, dále zvon a levý kompresor, ochoz zakryl plechem - více zatím nemám uděláno
Po delší době jsem dokončil stavbu Němky 555.1, kterou jsem ozvučil a tímto jí dovedl k dokonalosti

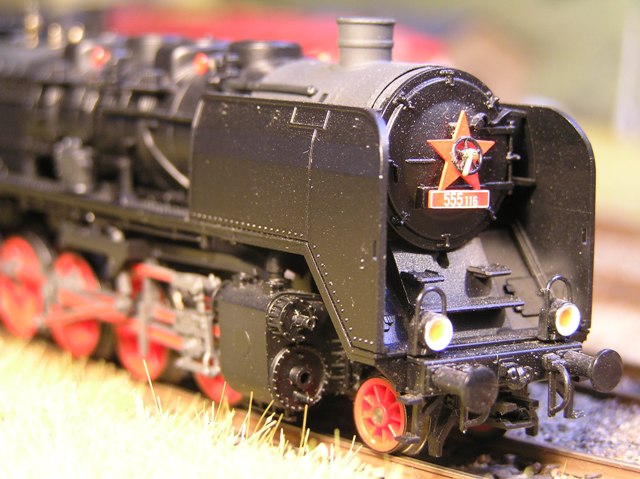

Uzávěr dýmnice je vysoustružen z mosazného drátu, ještě chci celý model patinovat

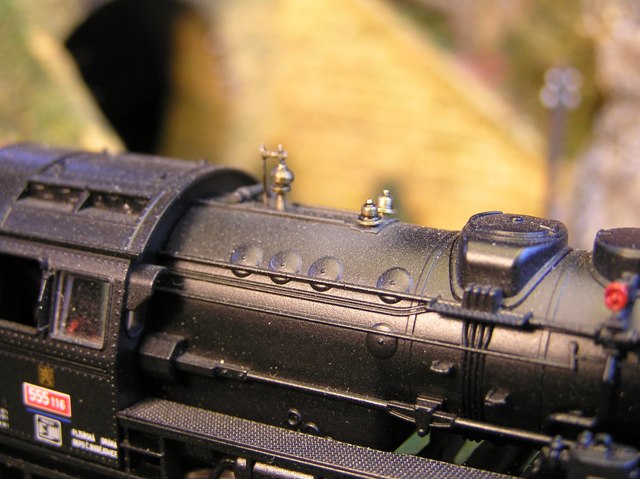

Několik detailů modelu, zde pojišťováky a píšťala
Další detaily na kotly modelů (nové odlitky ventilů, původní jsem odbrousil)

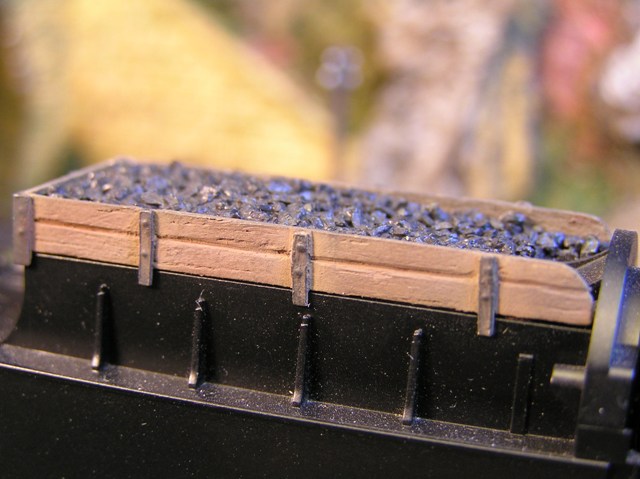

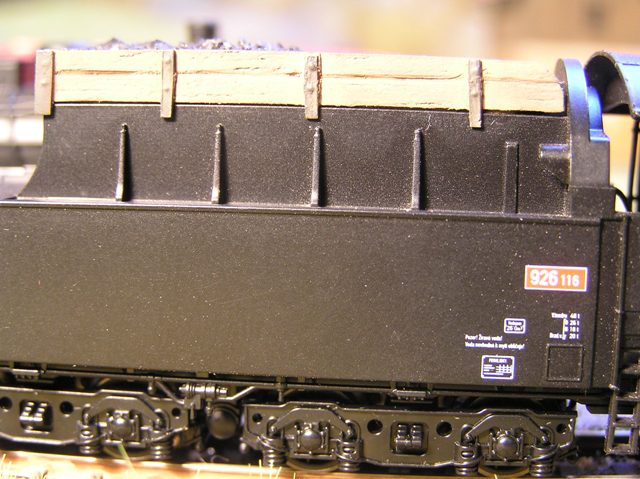

Dřevěná nástavba tendru (vyrobeno z dýhy a mosazných pásků)
Prostor v kabině strojvedoucího jsem natřel řídkou, tmavě červenou, matnou barvou)
Zde je vidět dva černé kabely vedoucí z tendru do kabiny a následně do kotle k reproduktoru
Ještě jednou nástavba tendru

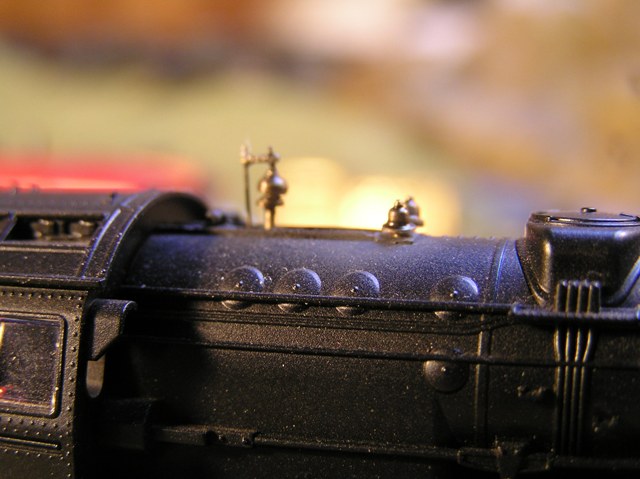

Soustružená píštala a pojišťovací ventily jsou s mosazného drátu natřené řídkou černou barvou

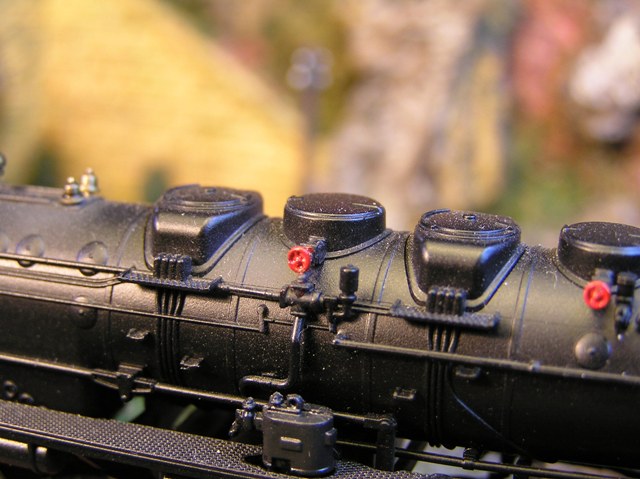

Opět kovové odlitky uzávěrů na kotly lokomotivy

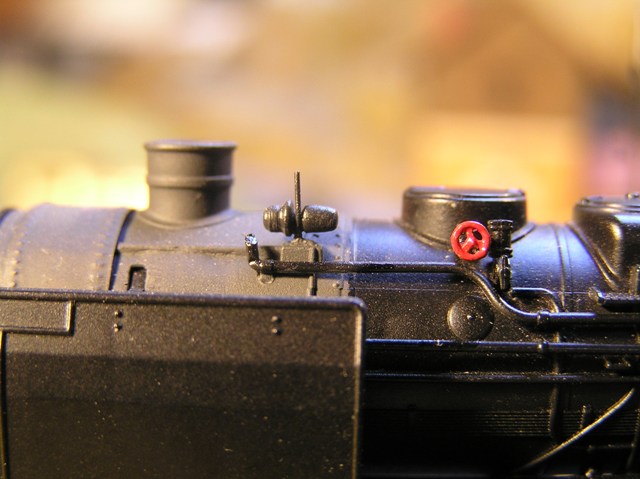

Nové soustružené dynamo z mosazi, které se používalo u ČSD

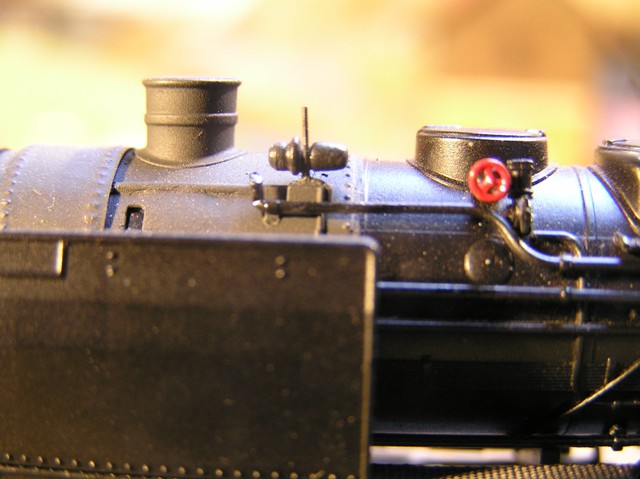

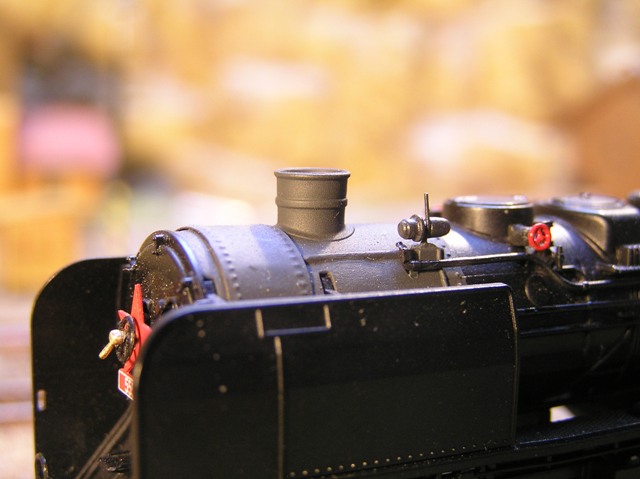

Zde je vidět  zakrývací plech s nýty po odstraněném předehřívači vody

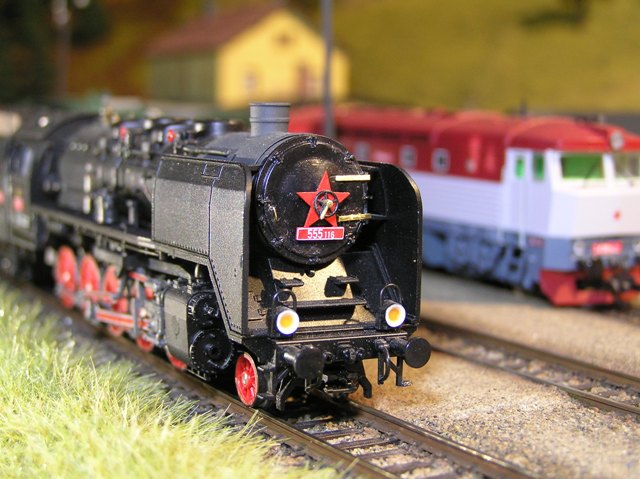

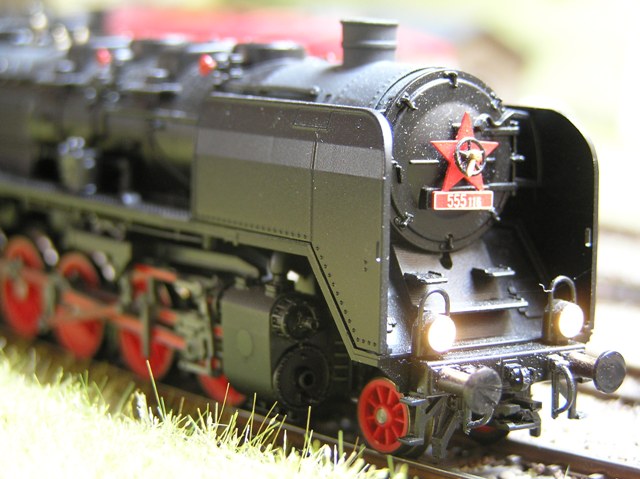

Přední část kotle - dýmnice je přestříkána matnou černou barvou

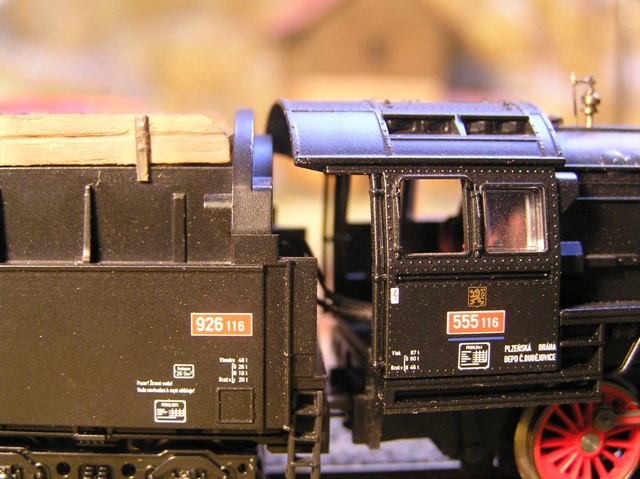

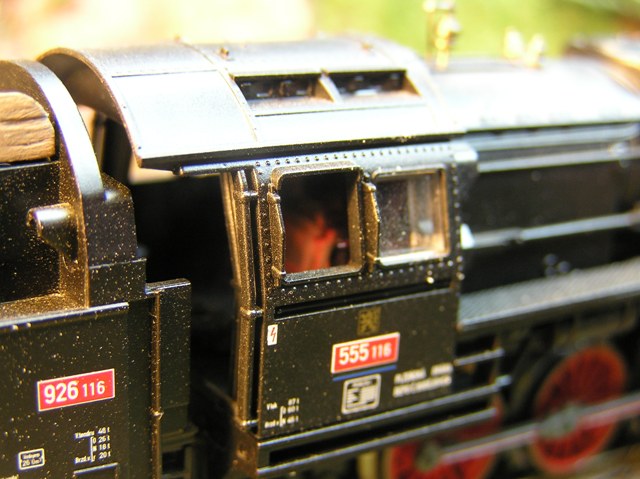

Pohled na budku strojvedoucího z levé strany

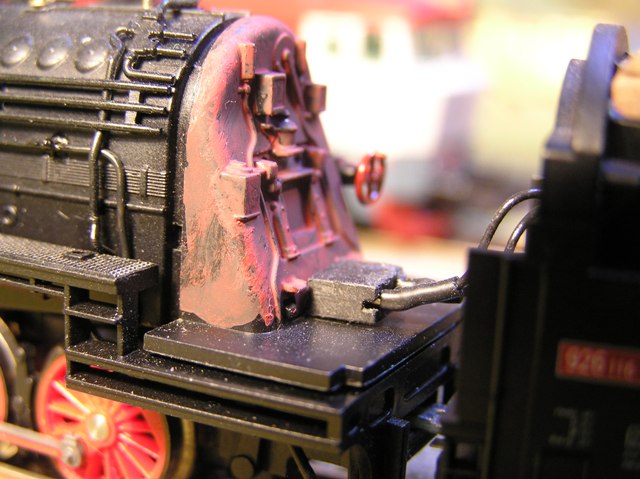

Stanoviště strojvedoucího po sejmutí budky, zde je vidět konektor přívodu k reproduktor, který je v kotli

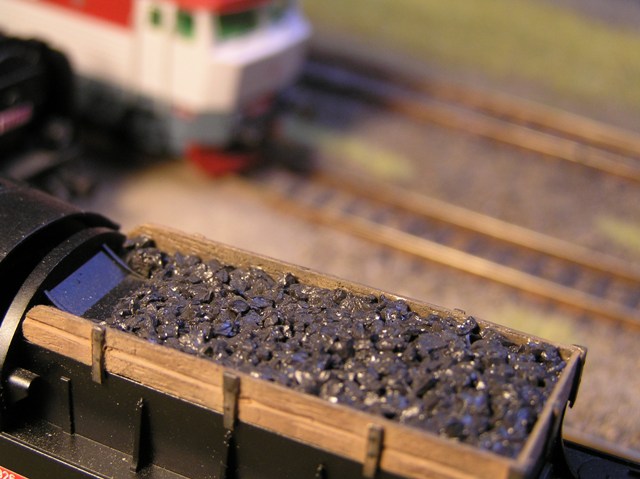

Skutečné drcené uhlí v tendru fixované ředěným bílým lepidlem
Detail uhlí v tendru, ještě chci provést patinování modelu a osadit stanoviště obsluhy figurkami
Rozhodl jsem se odbrousit podklad čísla, vlepil nové madlo a zvýraznil mosaznými plíšky panty dým.dveří - zatím před nastříkáním
