Rypadlo Škoda RY 100 v TT

Od fy body model jsem zakoupil stavebnici lžícového, lanového rypadla Škoda RY 100
Díly stavebnice
Podrobný návod ke stavbě
Sestavení motoru
Jedna strana
Druhá strana

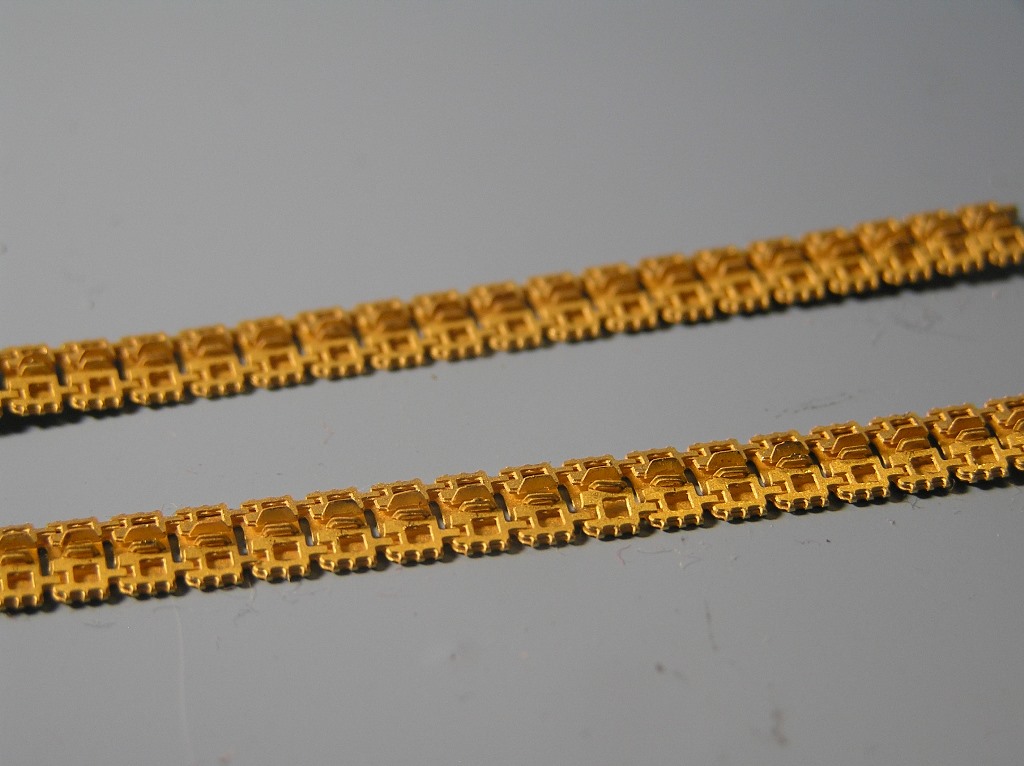

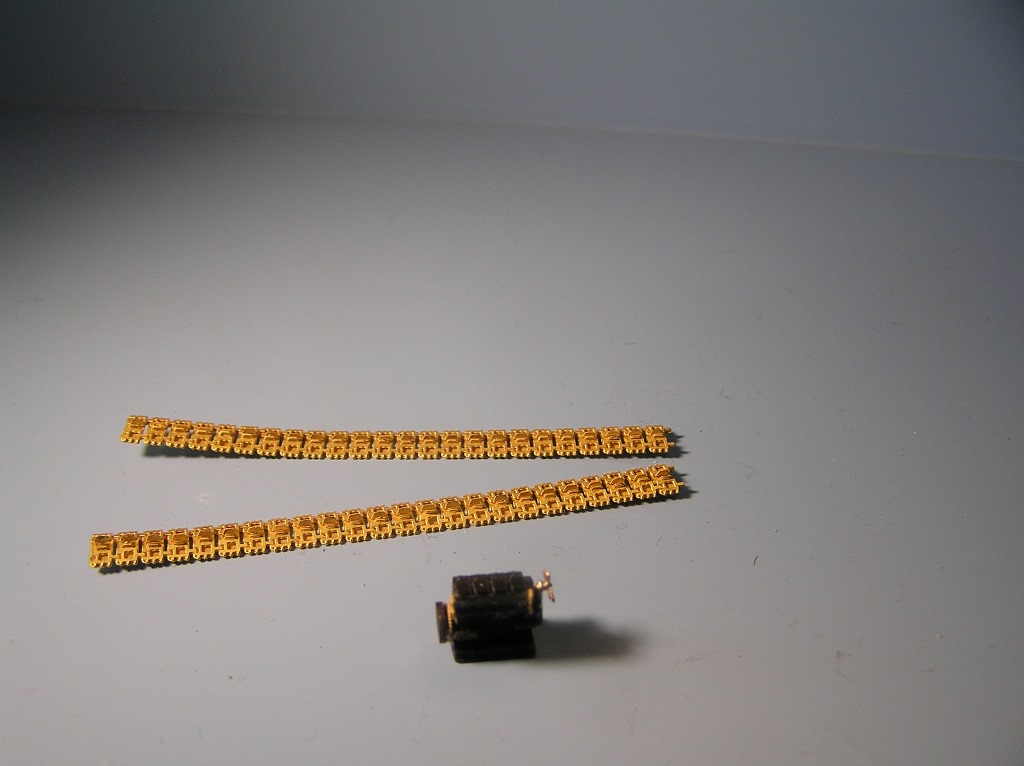

Naohýbané pásy

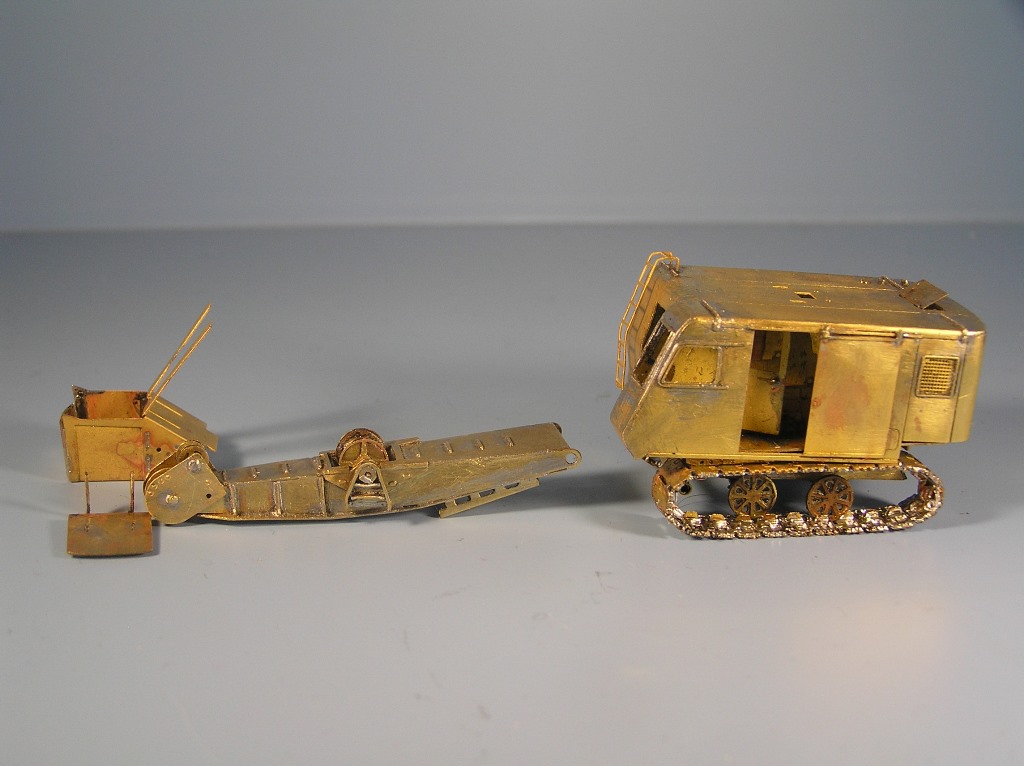

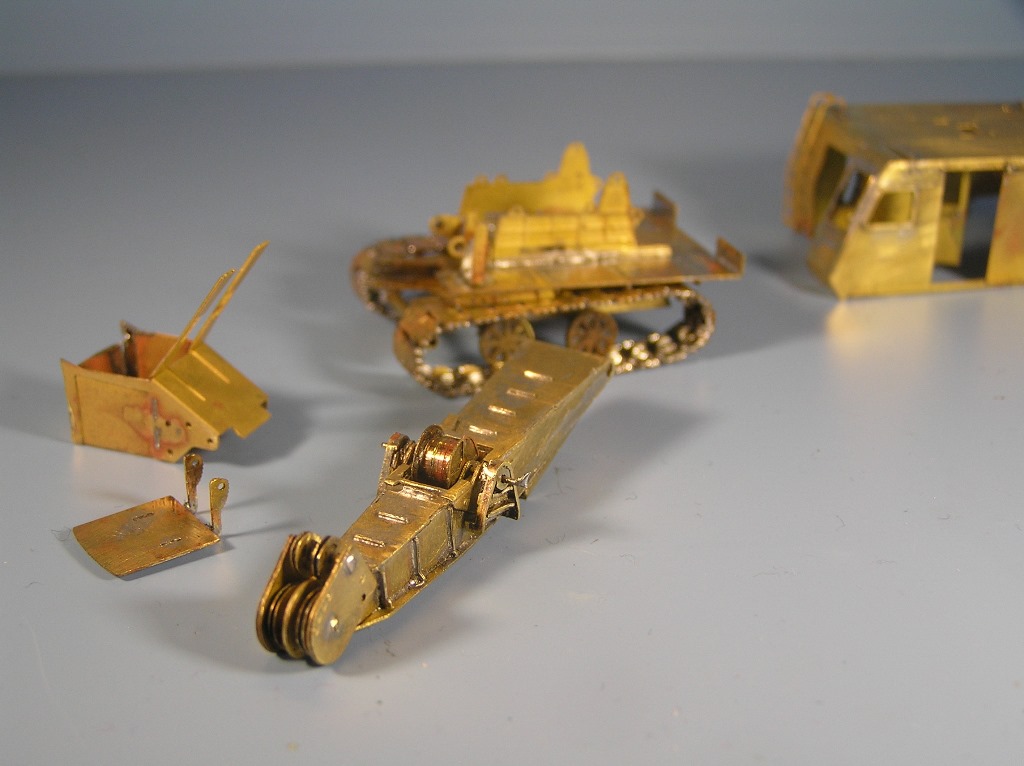

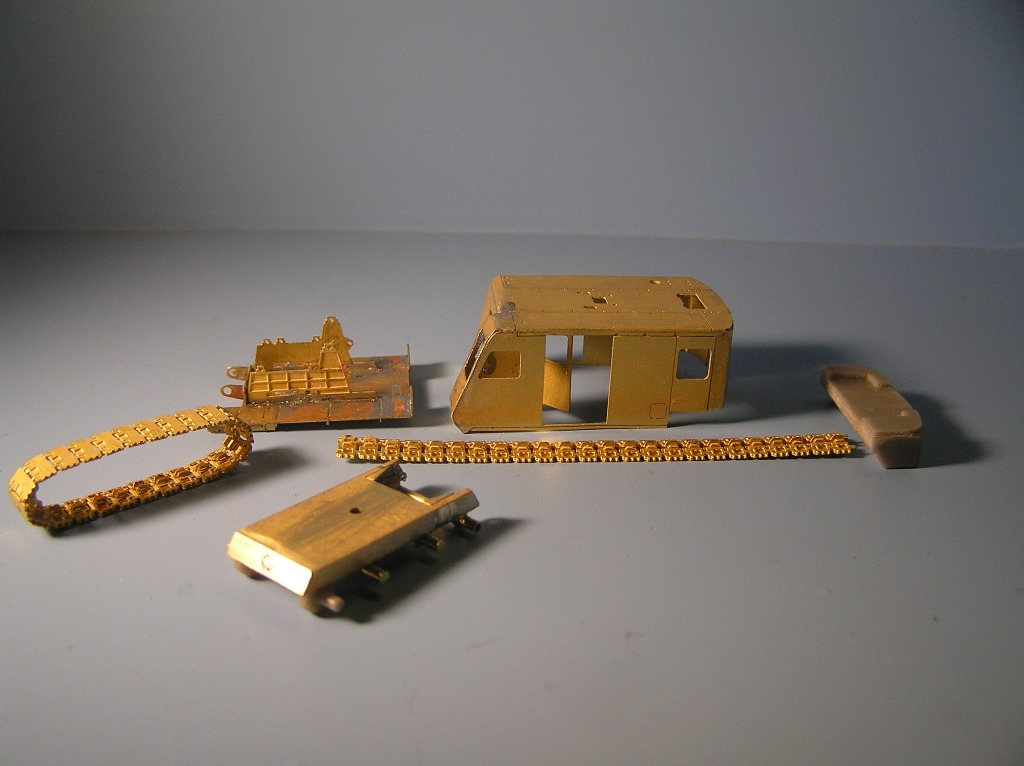

Několik základní dílů po sletování
Tak to bude nějak vypadat

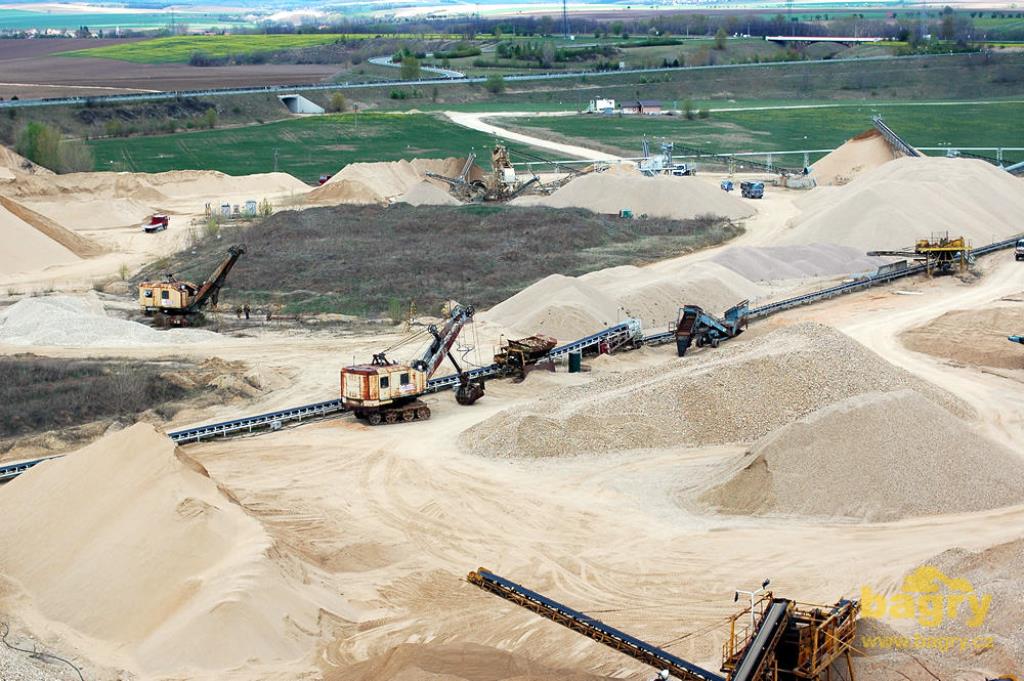

Z nedávných dob bagry při práci
Další postup stavby bagru

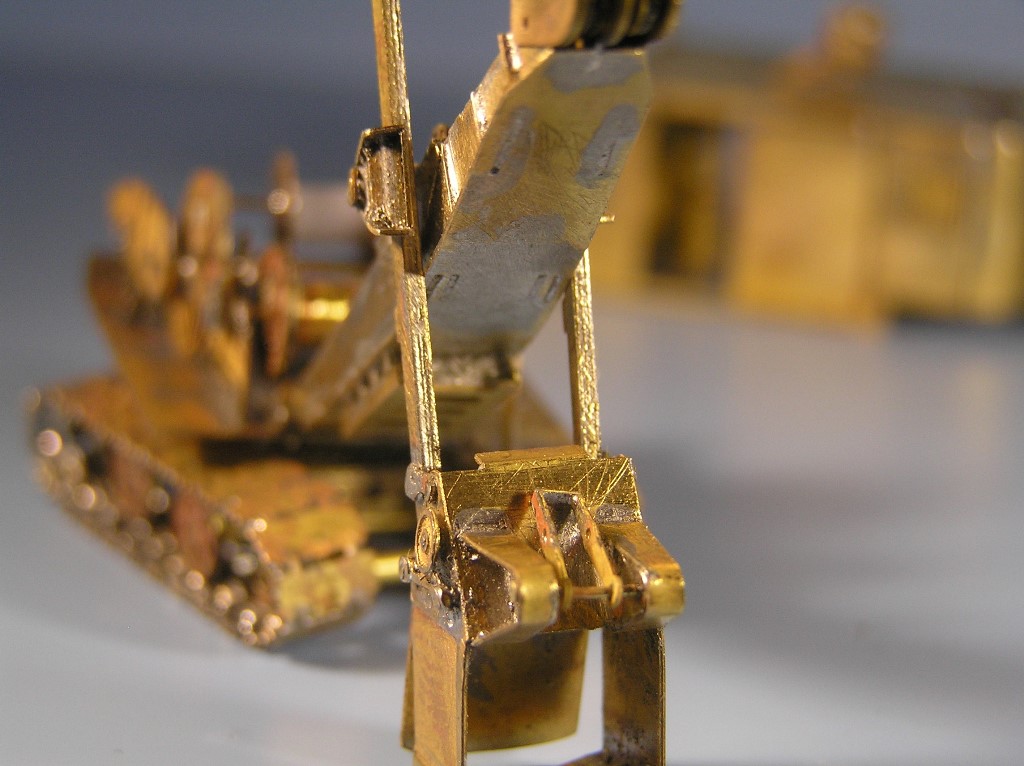

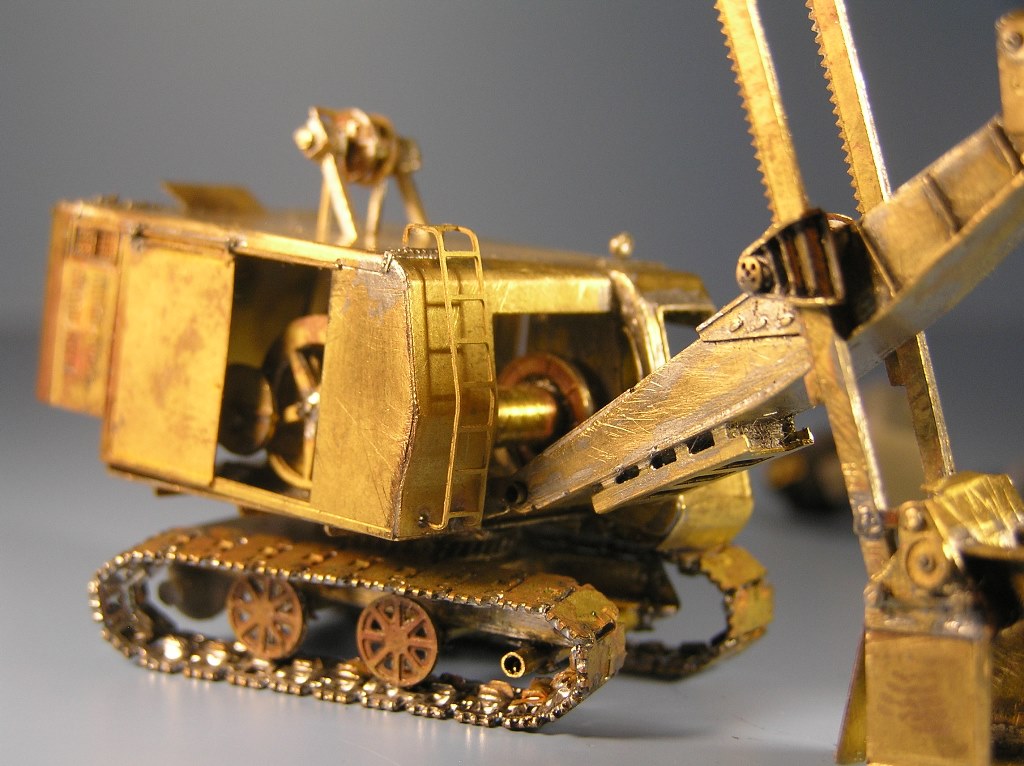

Kompletované rameno a lžíce bagru

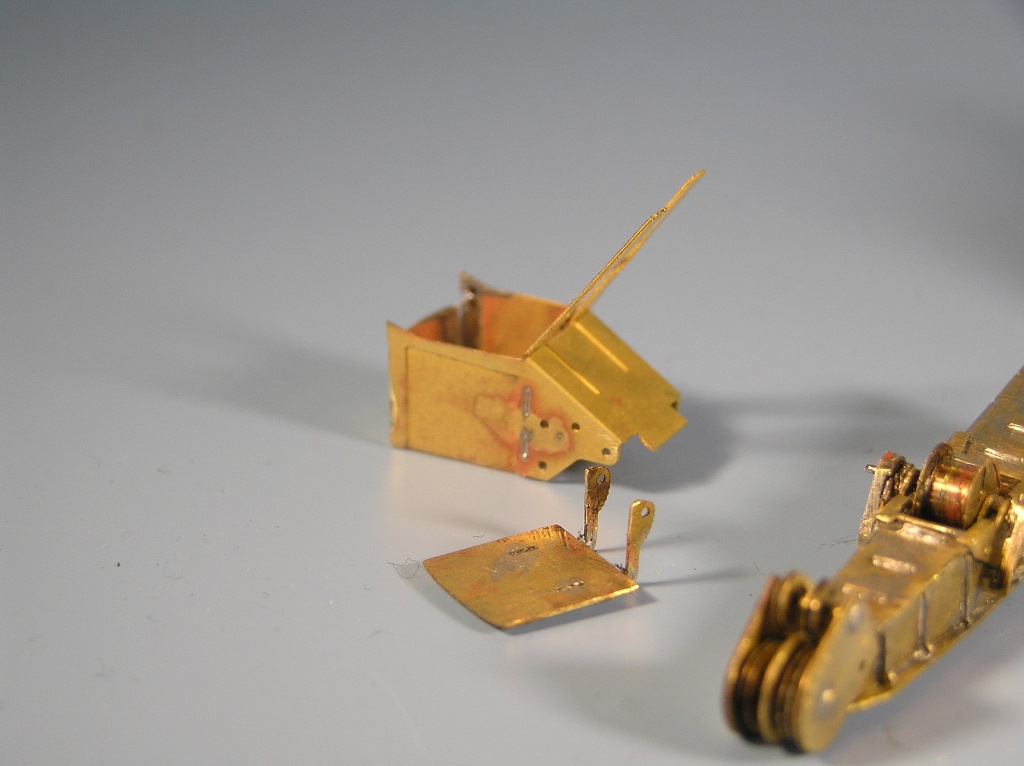

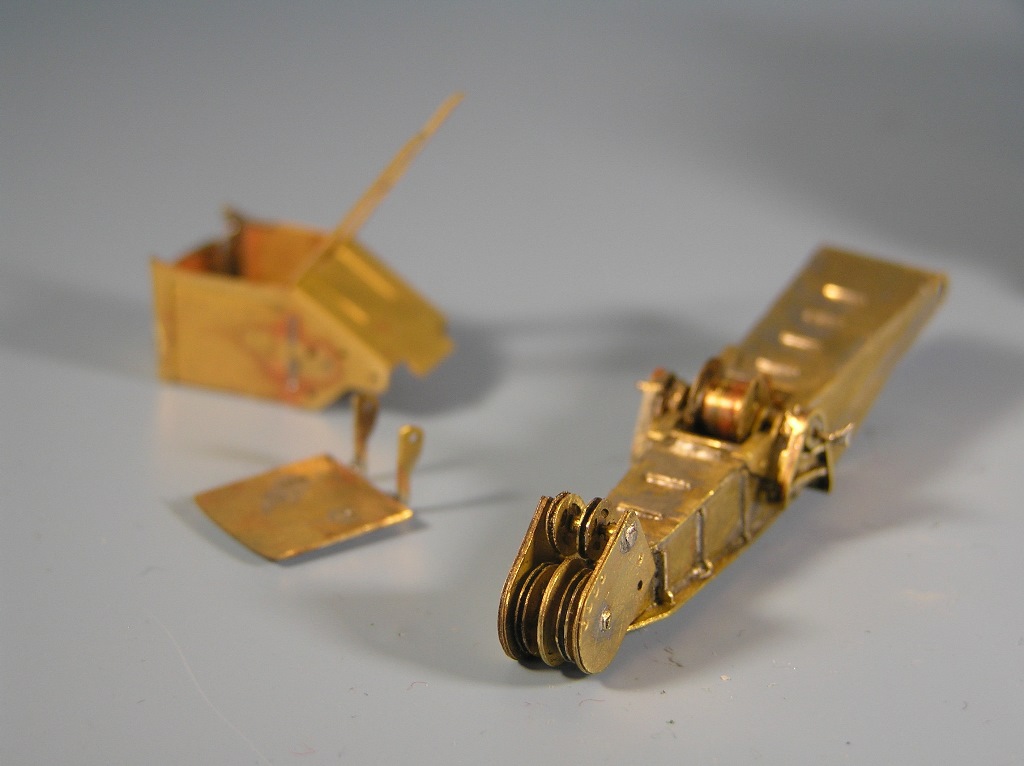

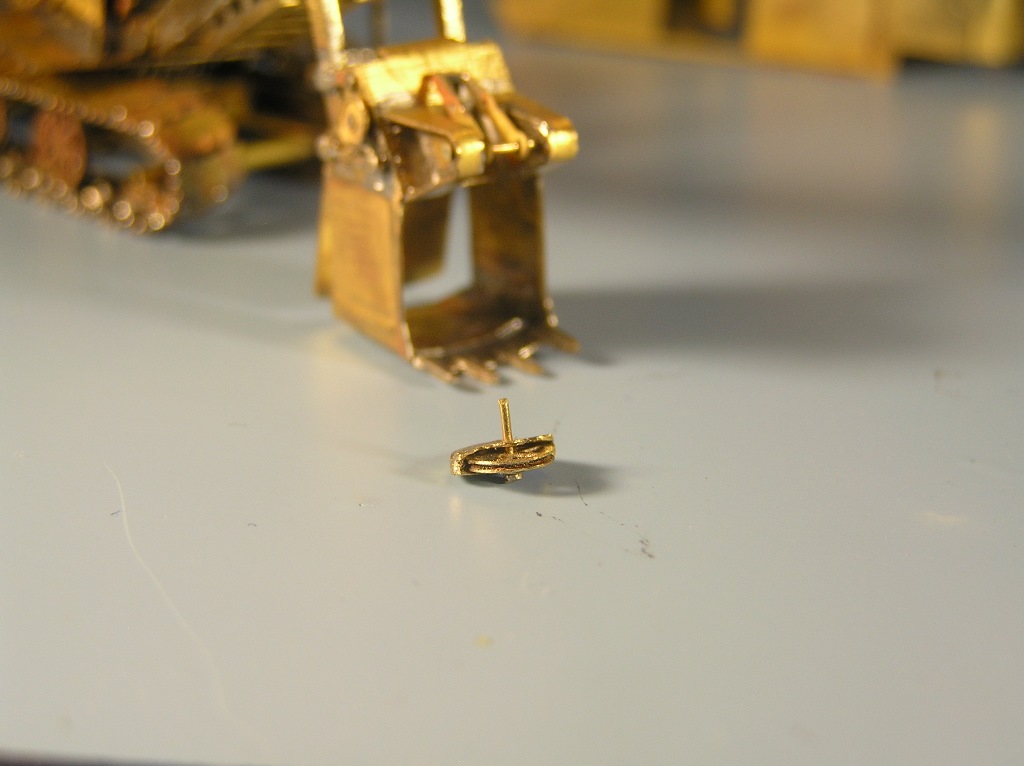

Detail lžíce
Dodělat lžíci a kompletovat strojovnu-následně odmaštění a nástřik dílů před montáží

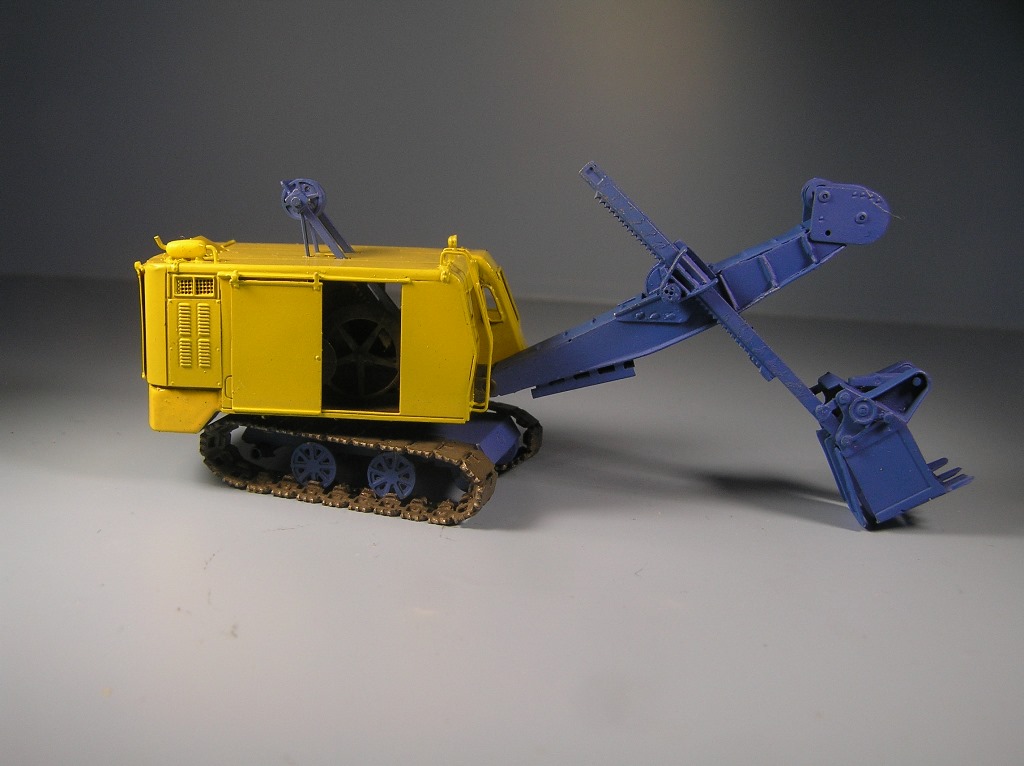

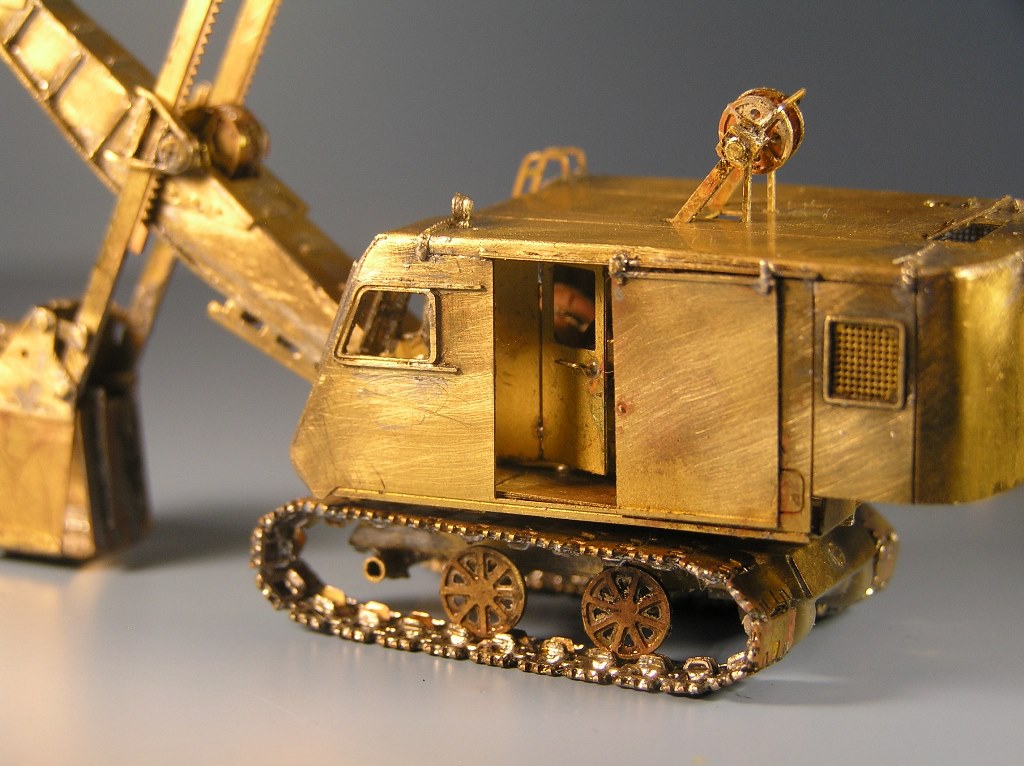

Celkový pohled na rypadlo před odmaštěním

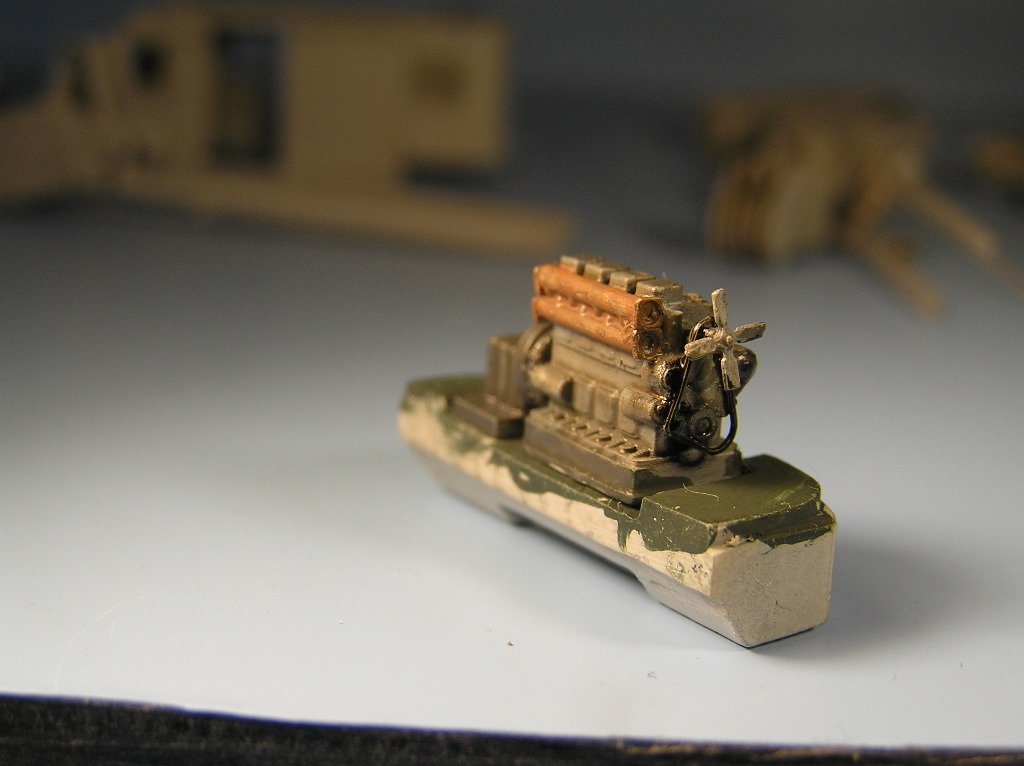

Motor se závažím bude stříkán zvlášť základem, následně dobarven a zalepen na zadní část rypadla
Pohled do strojovny

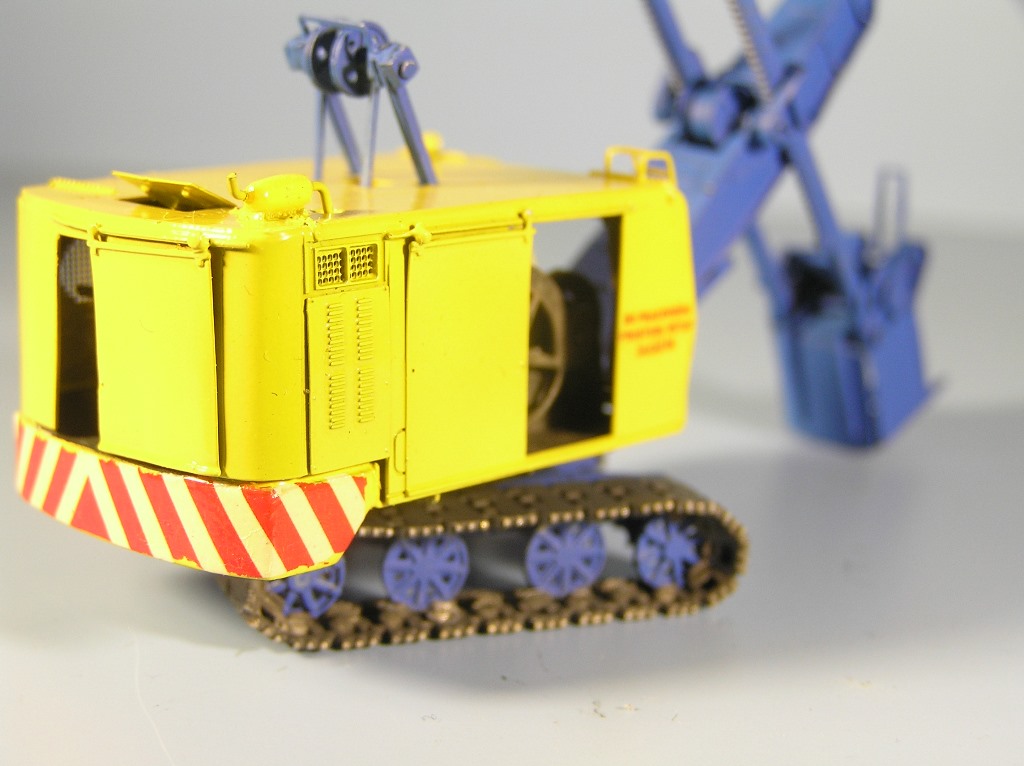

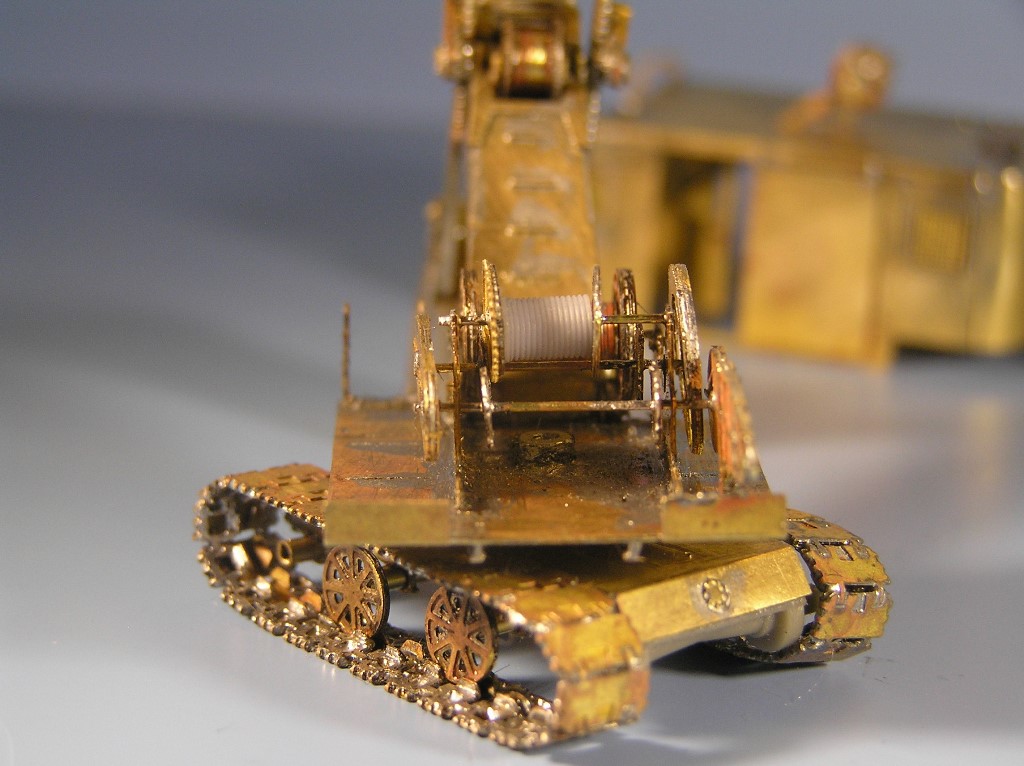

Zadní část

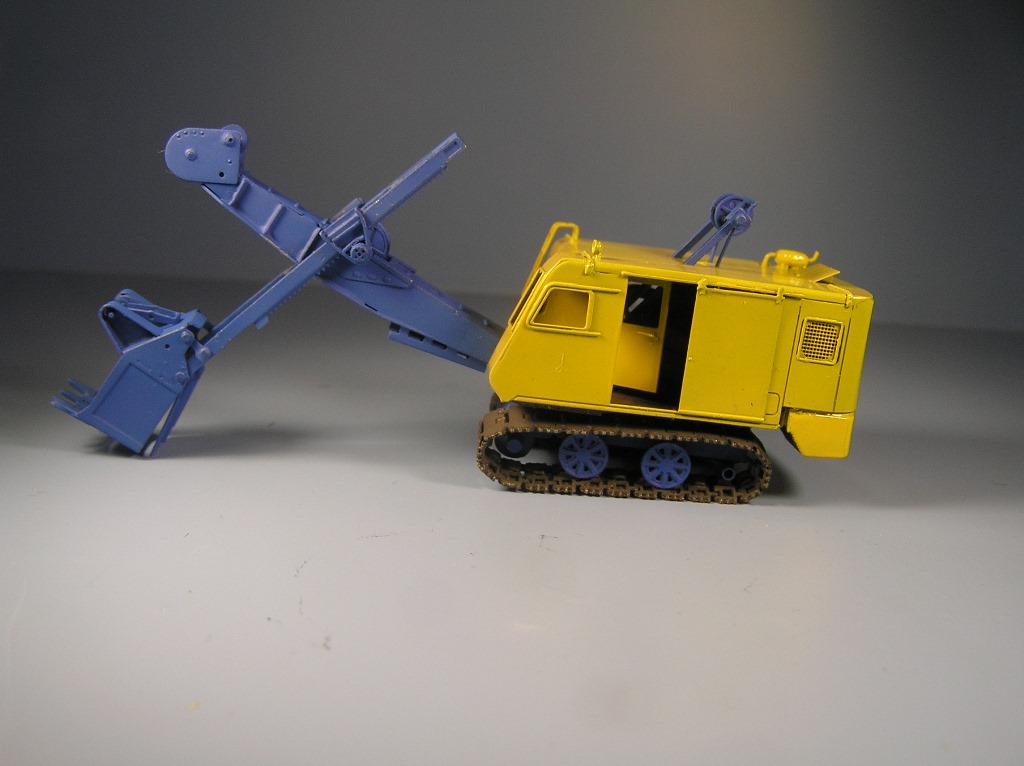

Boční pohled
Lžíce bagru

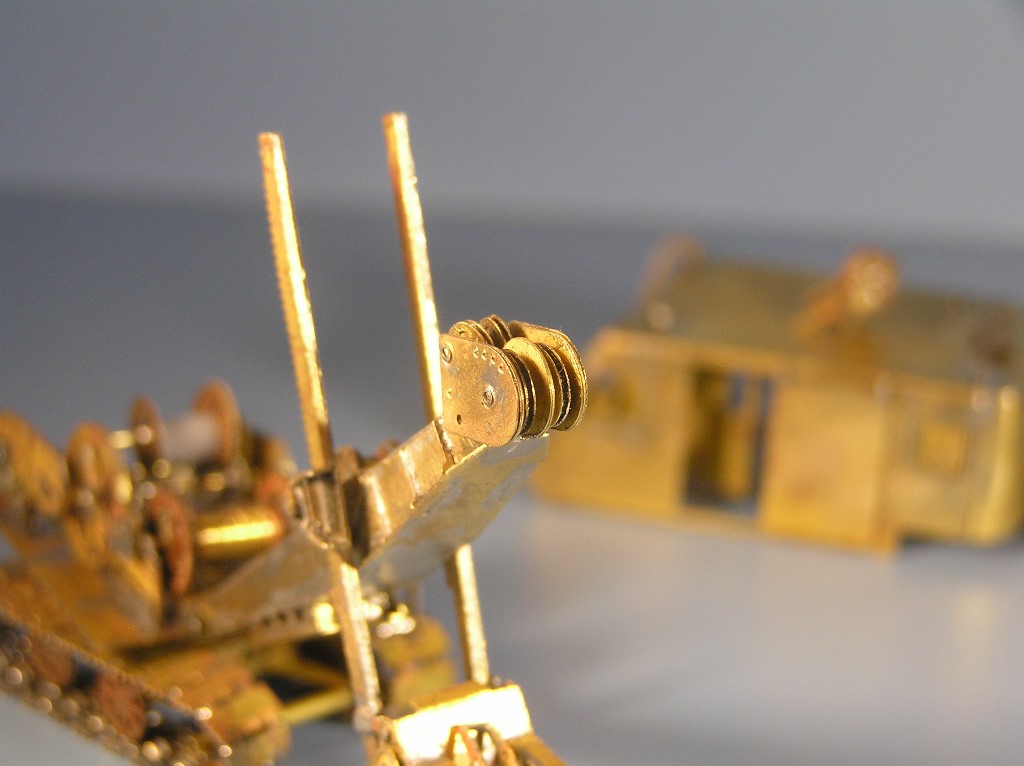

Kladka lana - ovládání lžíce
Všechny díly jsou pohyblivé, ale budou se muset zafixovat v určité poloze z důvodu napnutí lan v této poloze

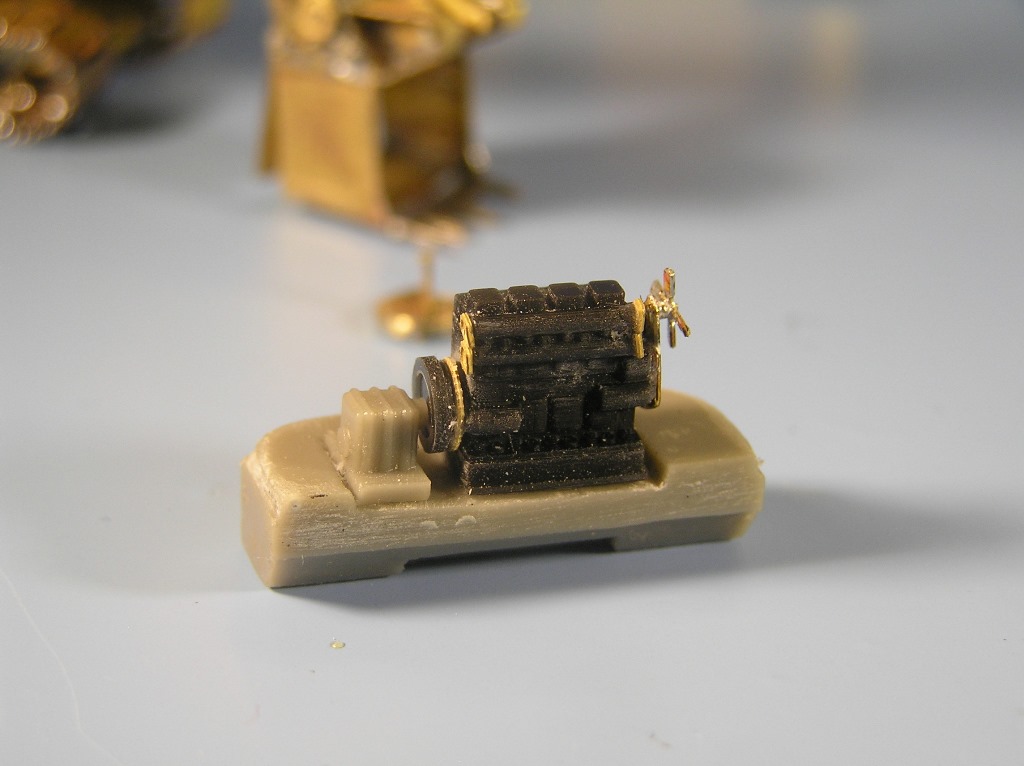

Přilepený motor na závaží v zádní části strojovny
Z druhé strany
Další pohled na motor

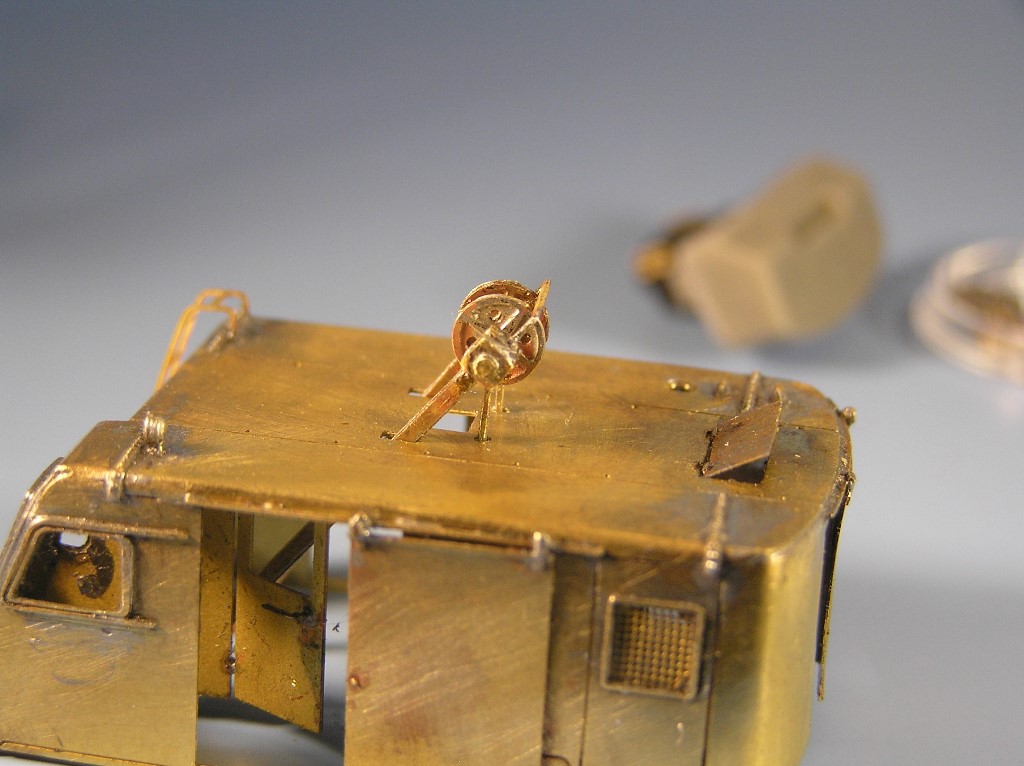

Kladky na střeše k ovládání ramene
Pohled do stanoviště a strojovny
Pohled do strojvny - posuvné dveře zůstanou otevřené tedy bude vidět její zařízení
Již dobarven interiér strojovny

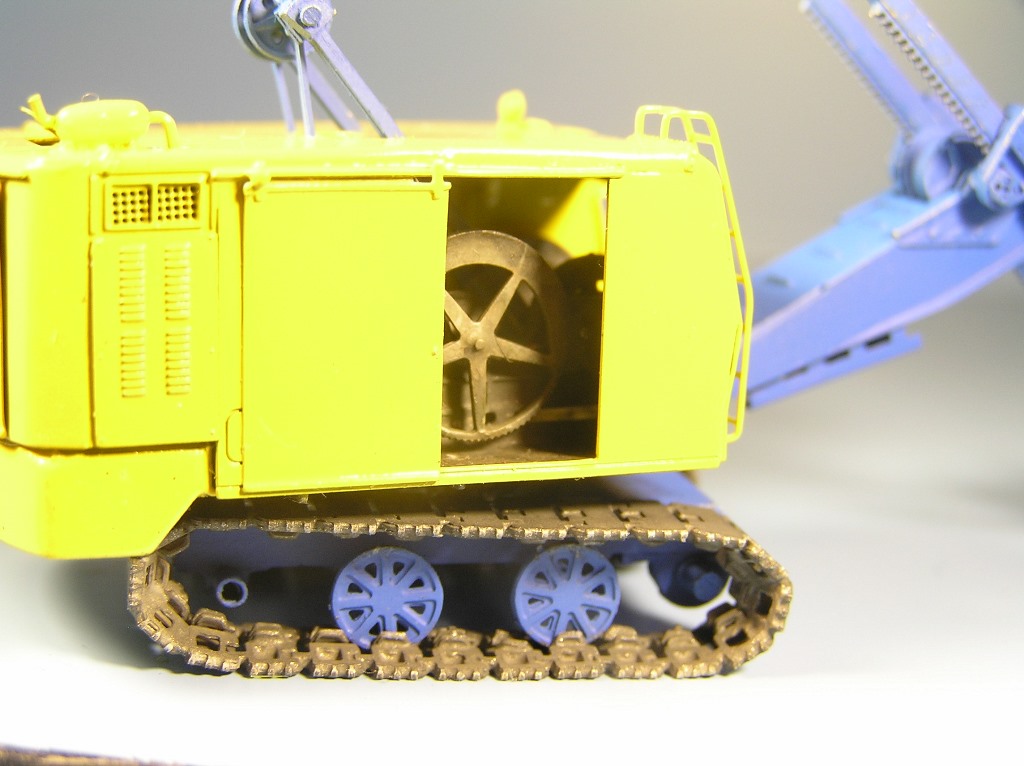

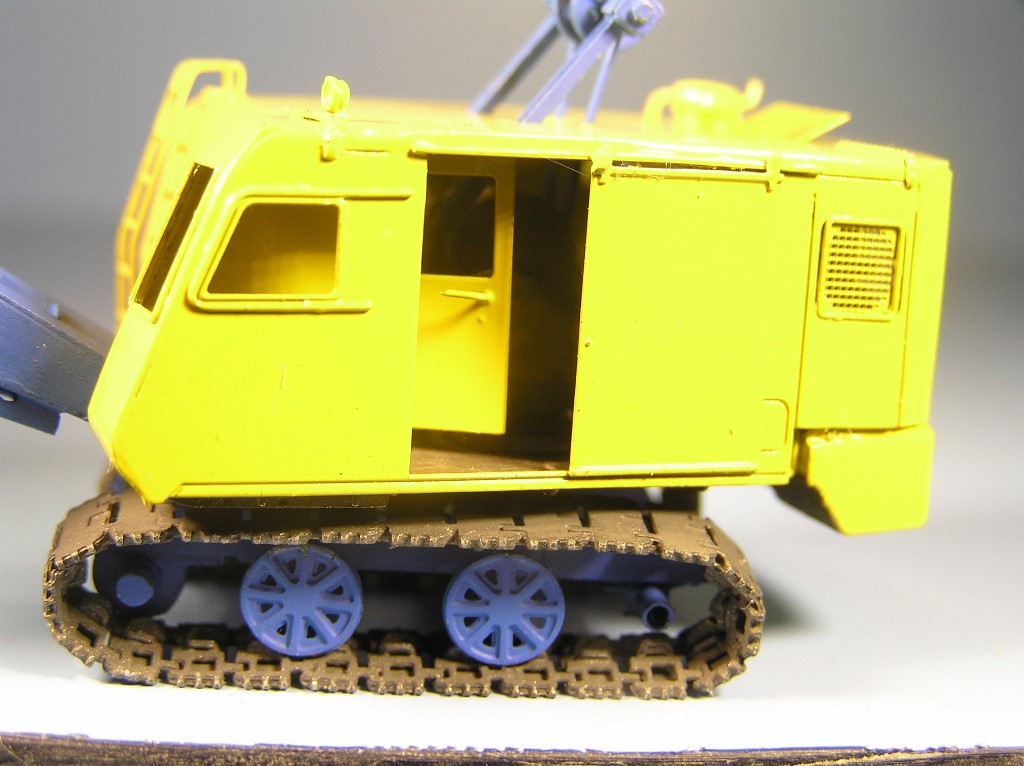

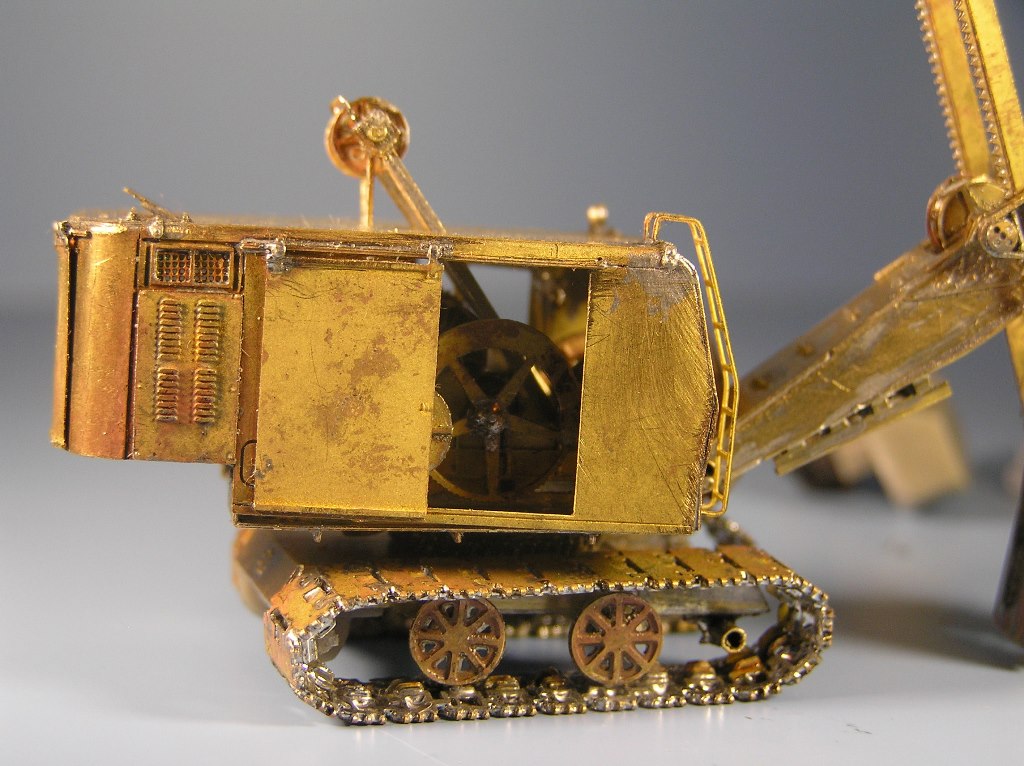

Z boku

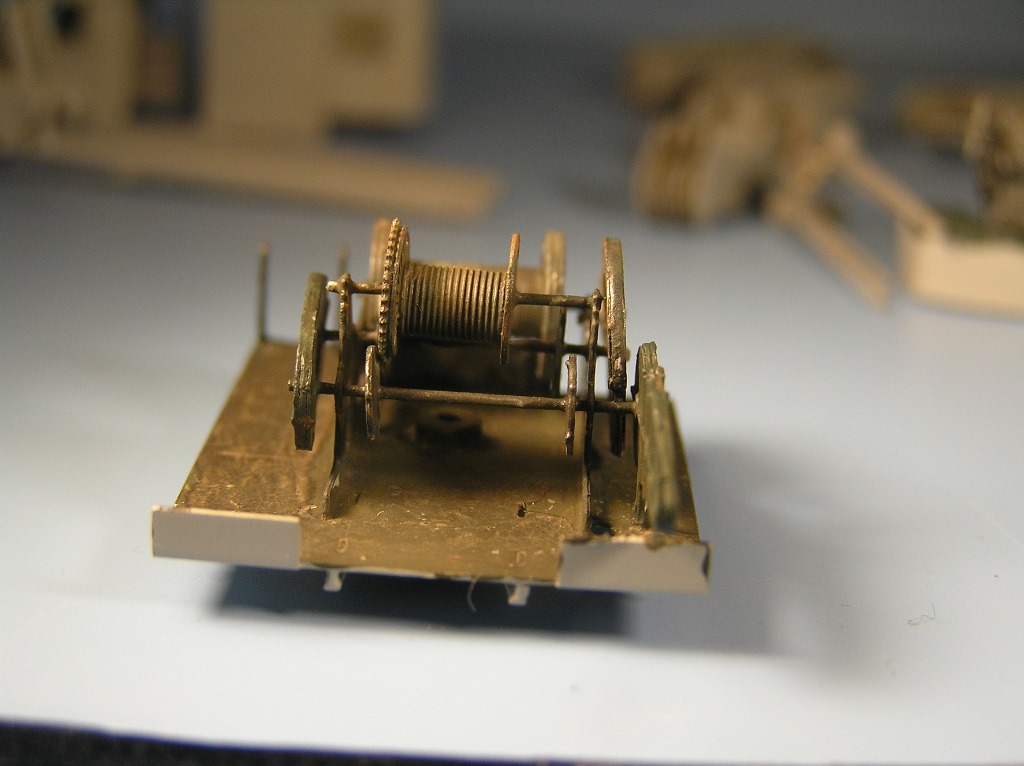

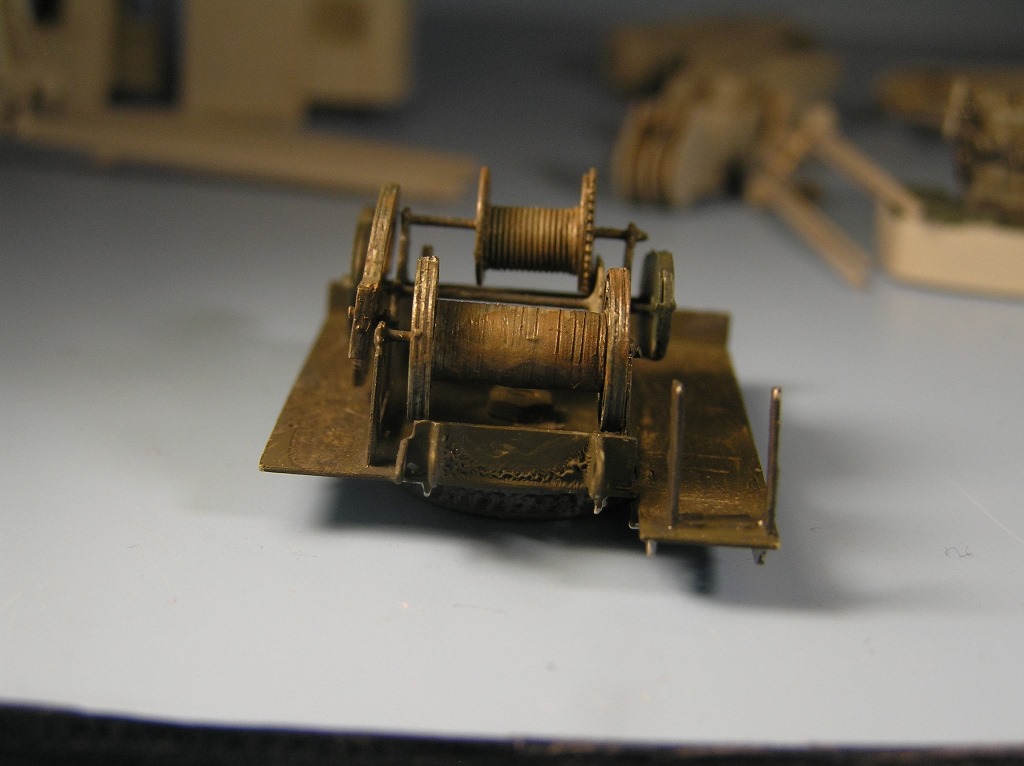

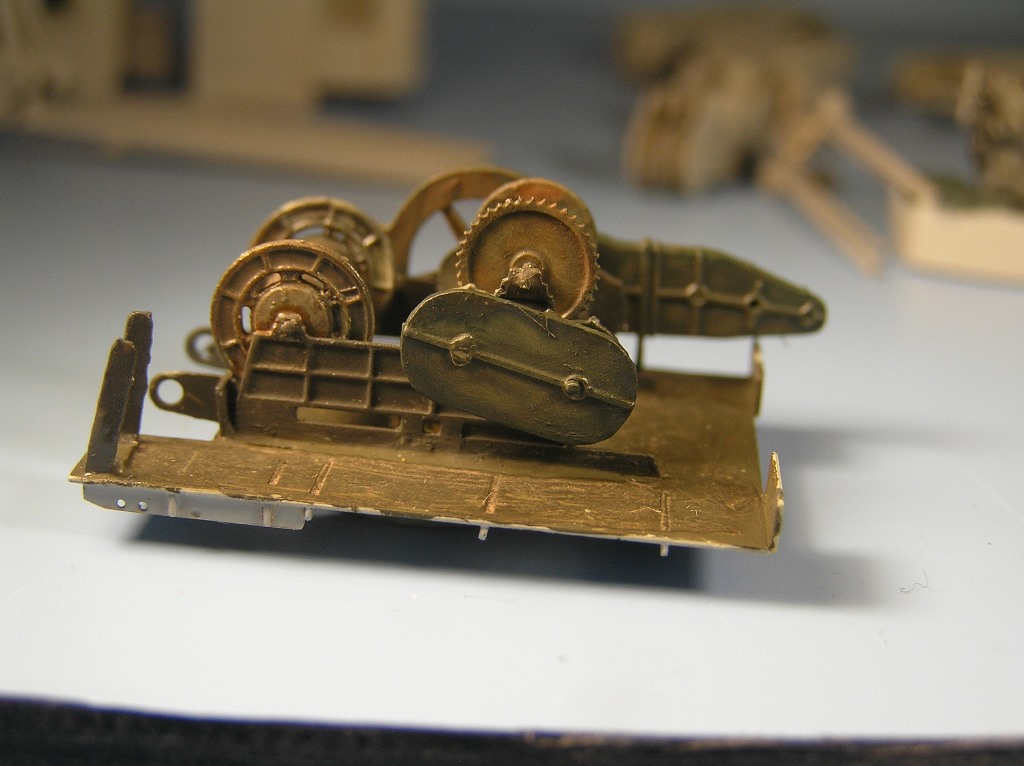

Naviják

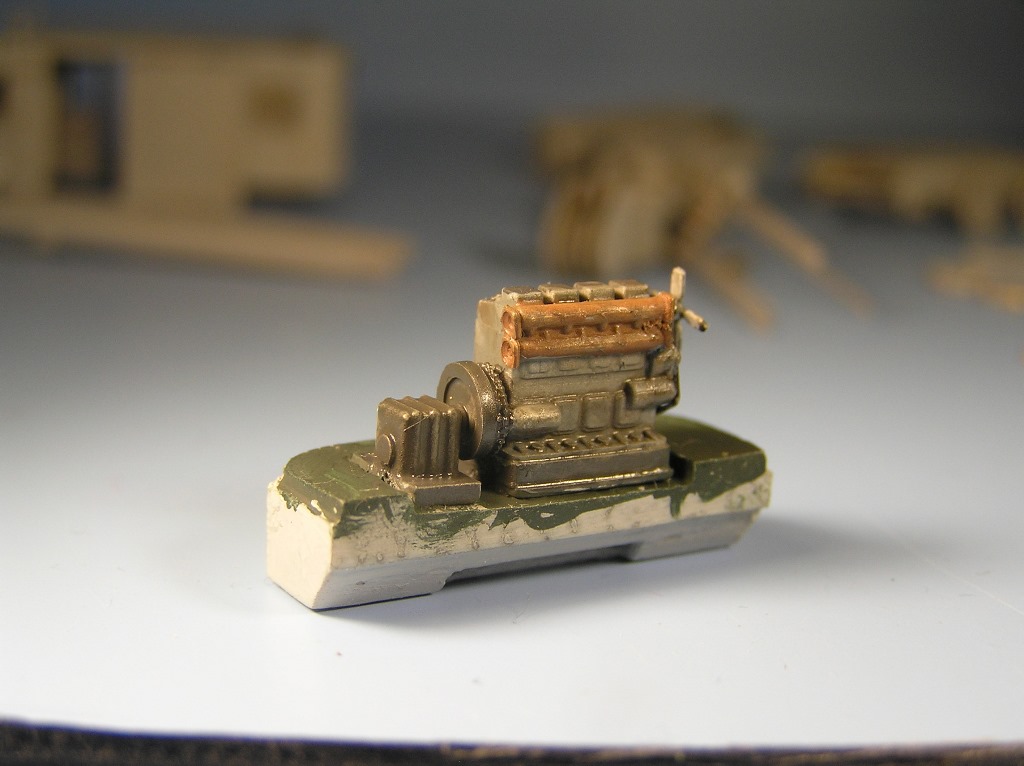

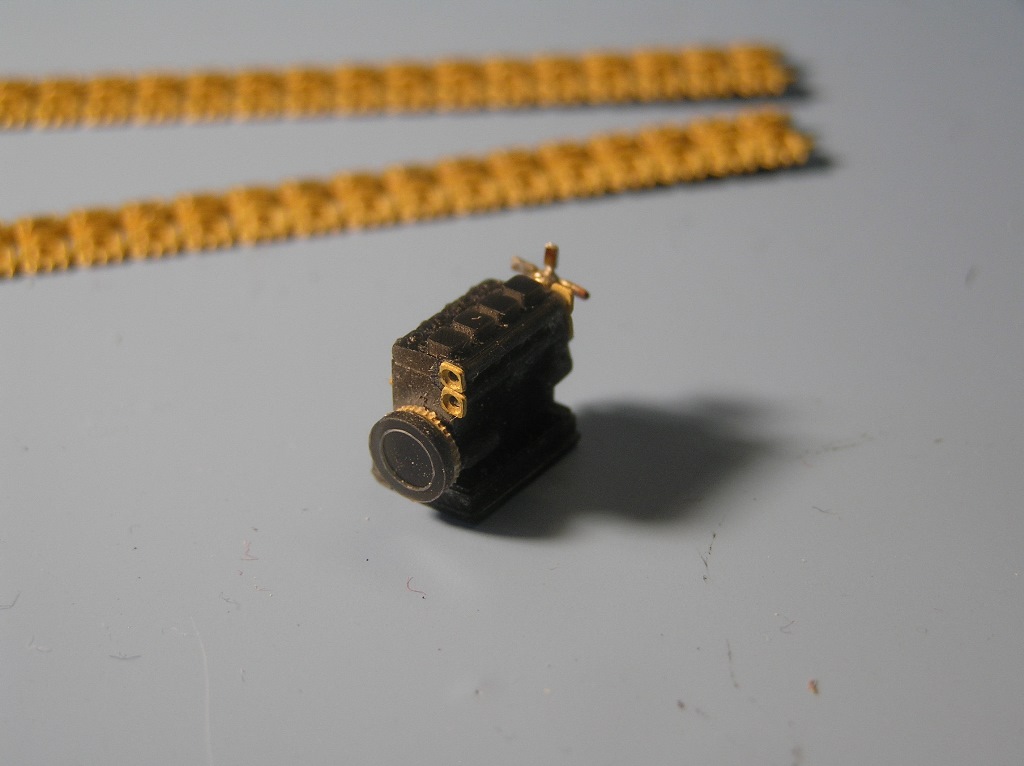

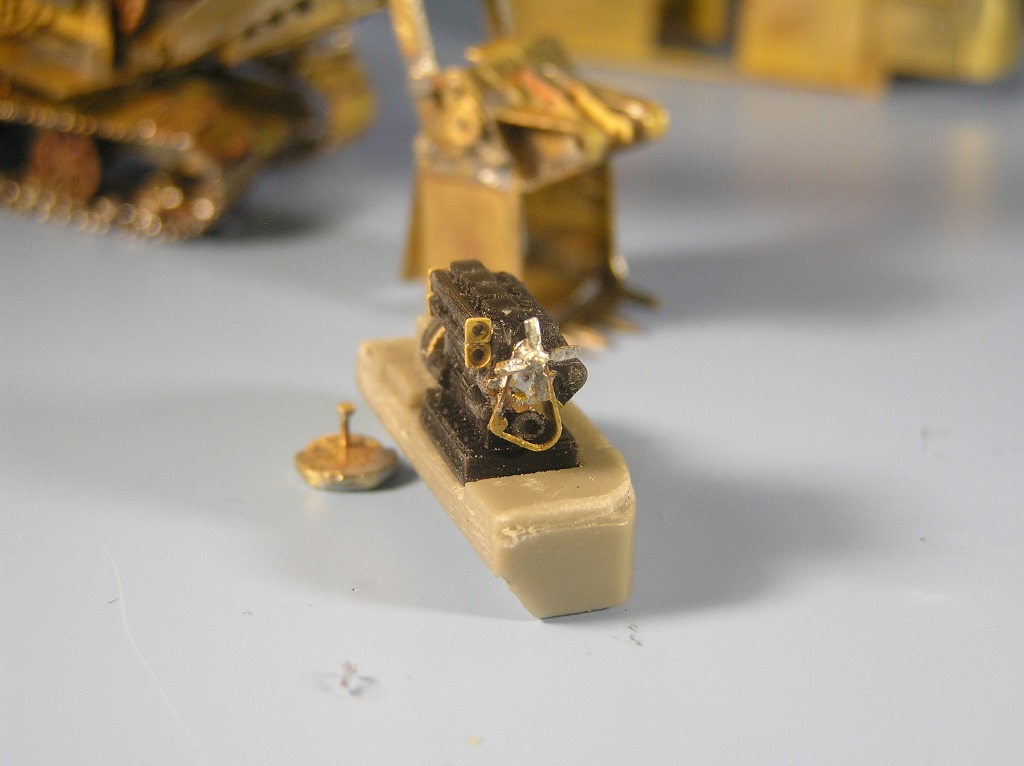

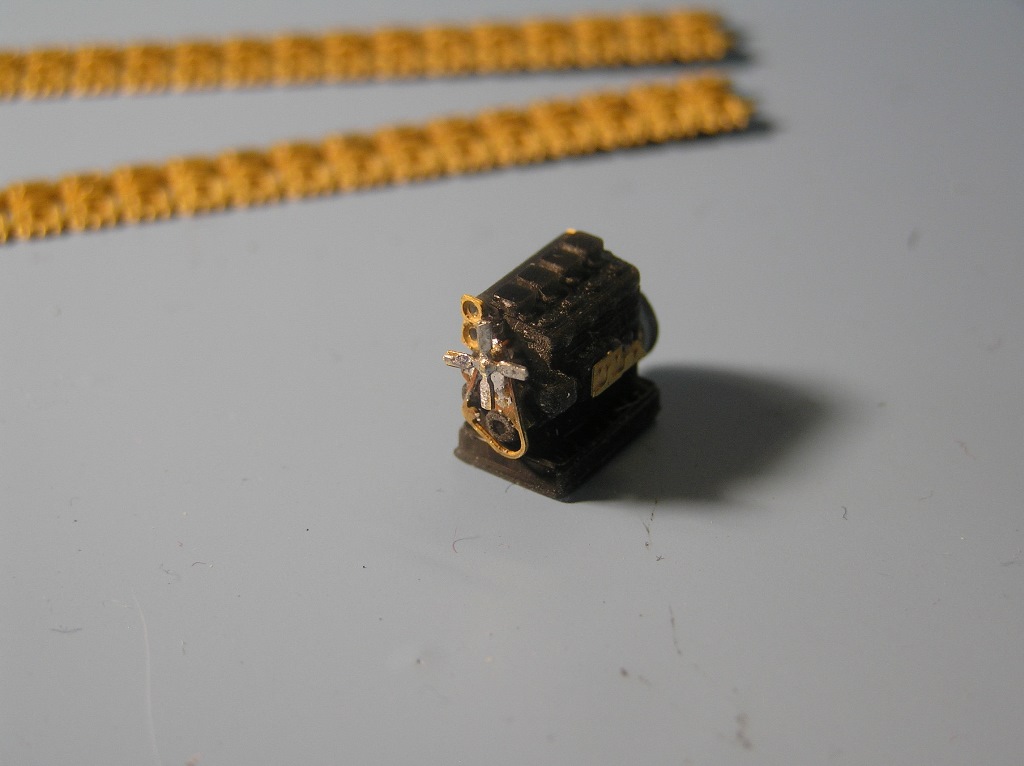

Naftový motor
Druhá strana motoru
Hrubě sestaveno po nástřiku
Druhá strana

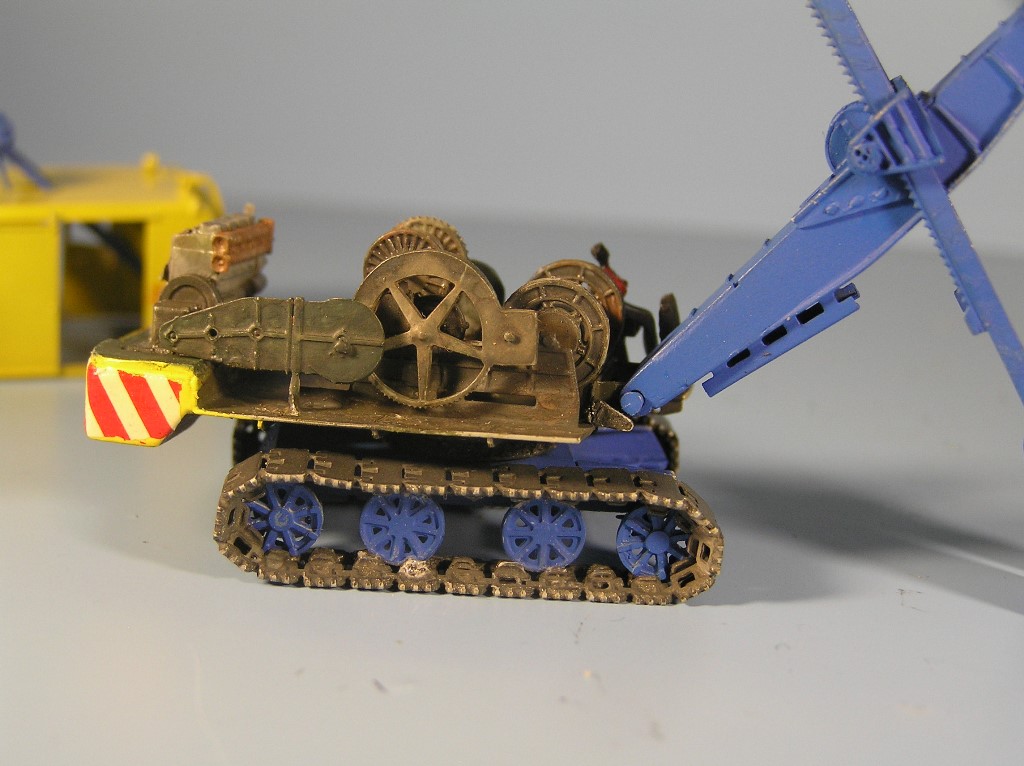

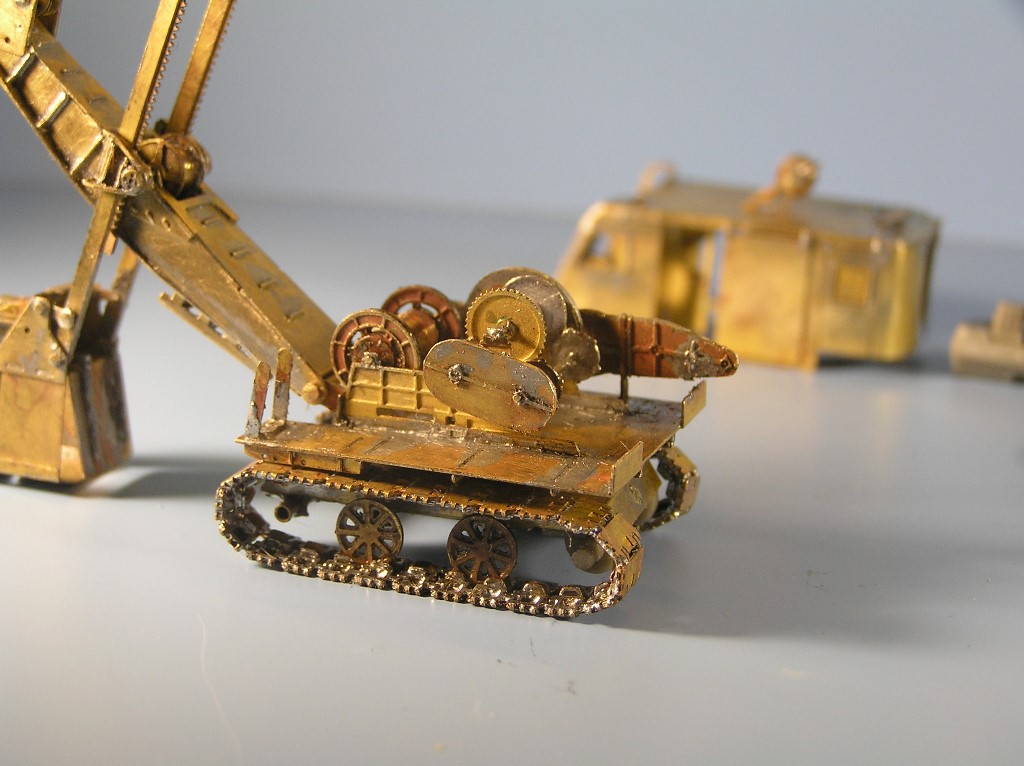

Pohled do strojovny rypadla
Pohled na motor

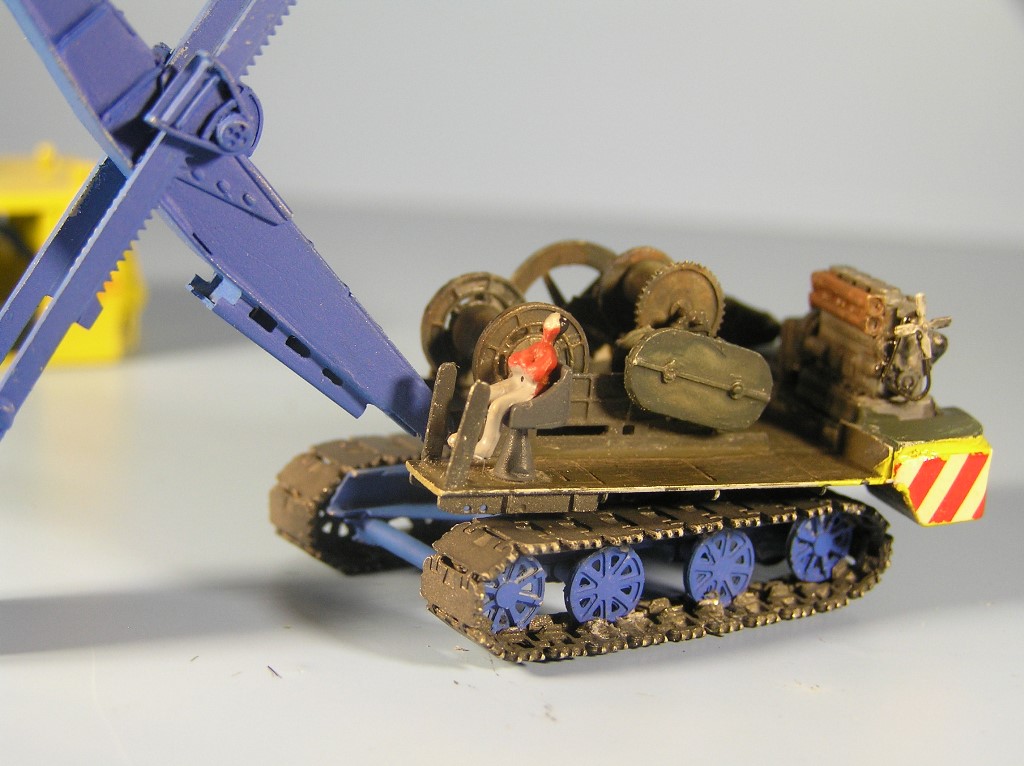

Pohled na stanoviště strojníka
Ještě to musí doschnout, následně obtisky, patina a nakonec natahat lana

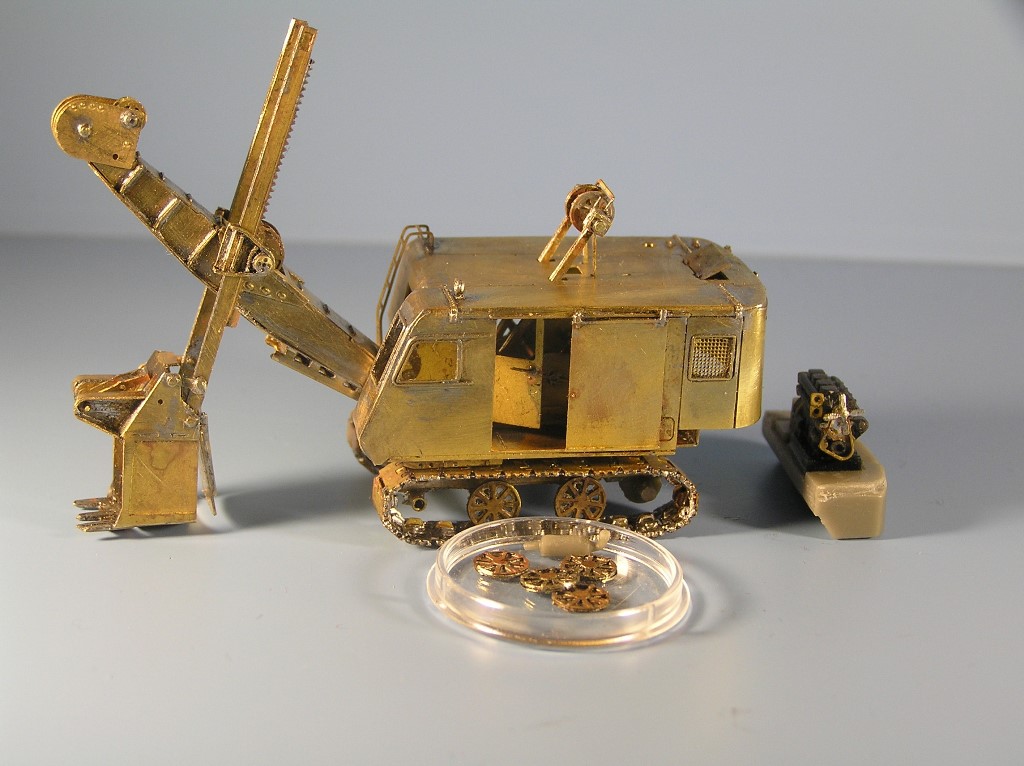

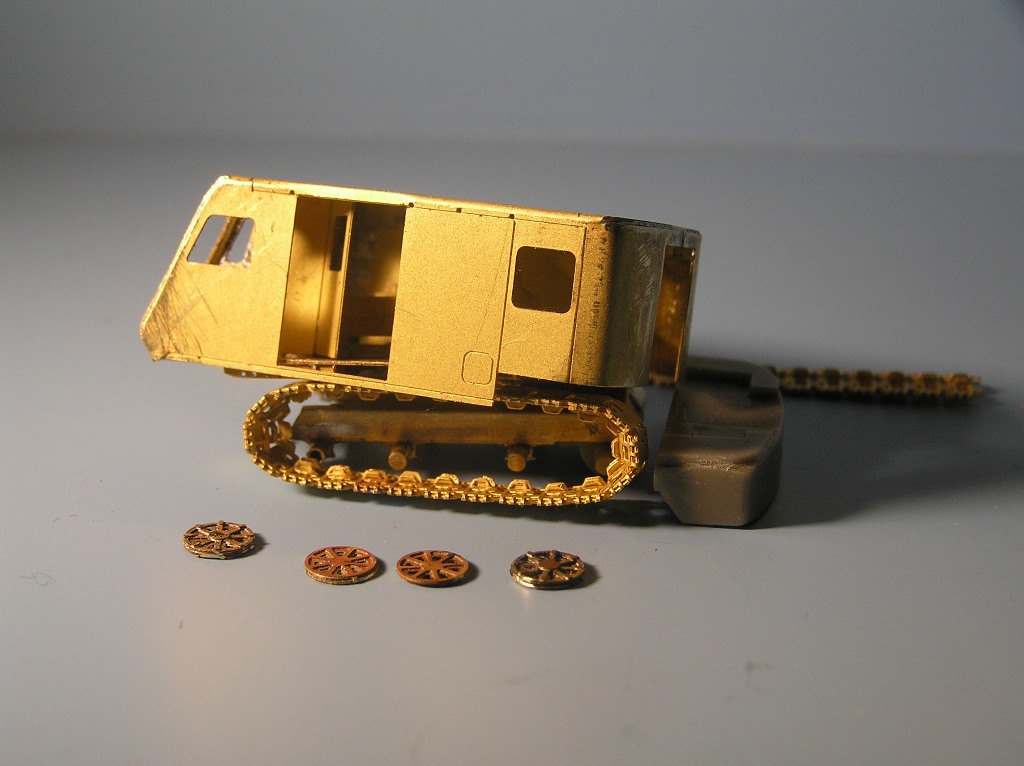

Zhruba sestaveno

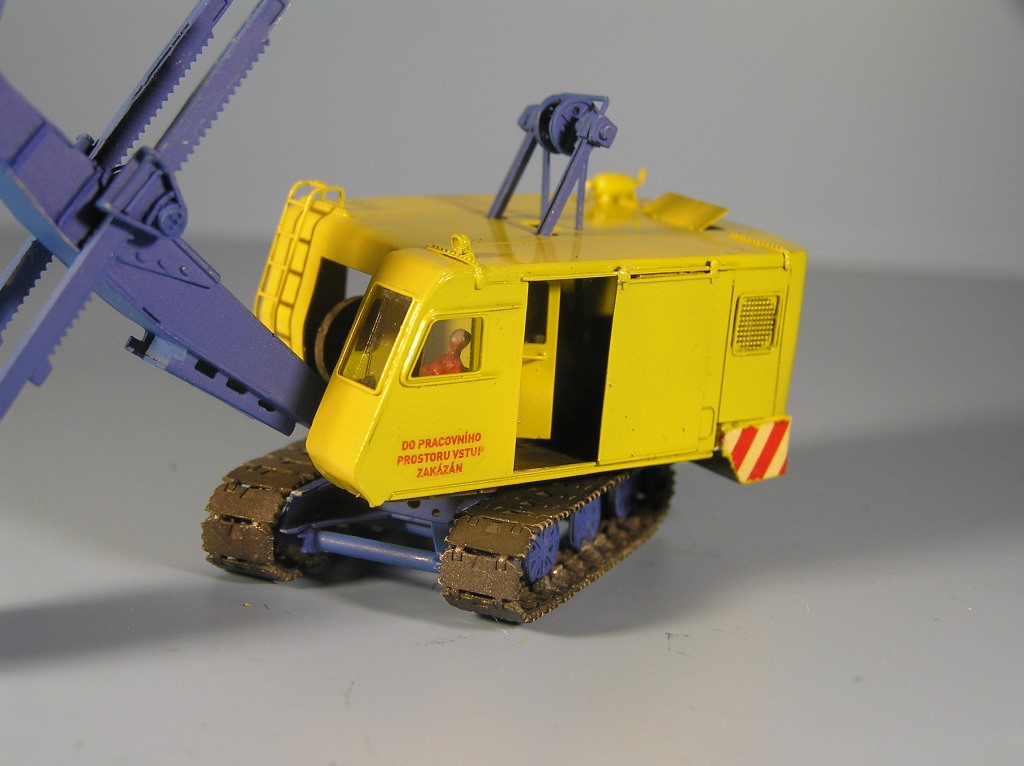

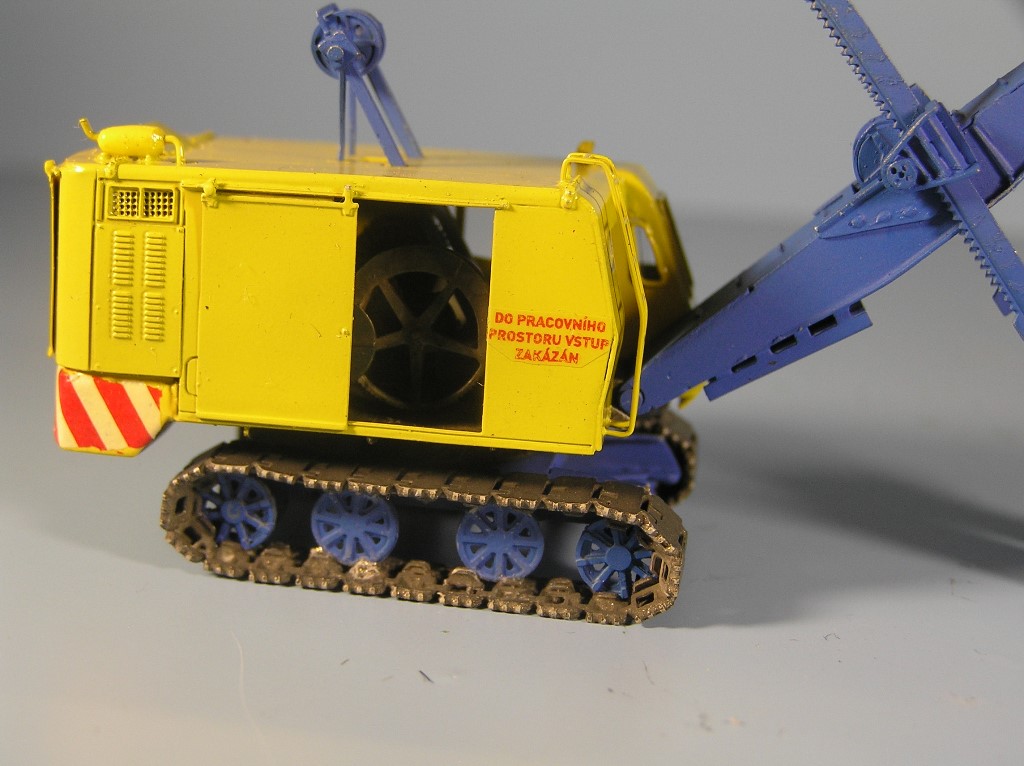

Opatřeno obtisky

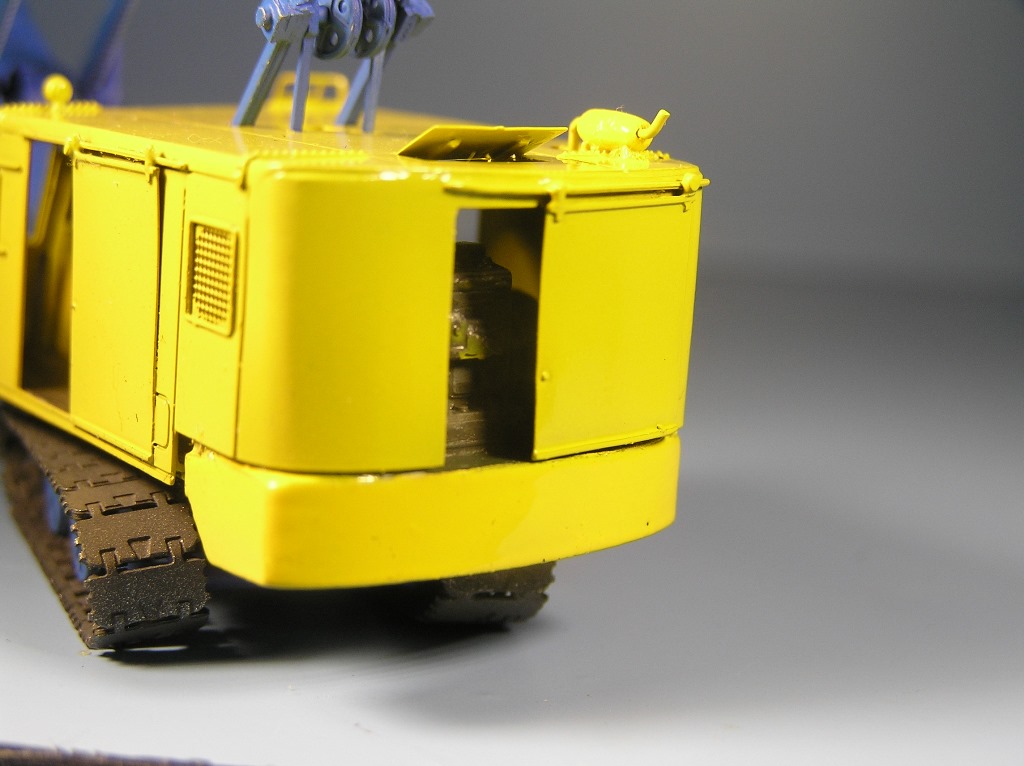

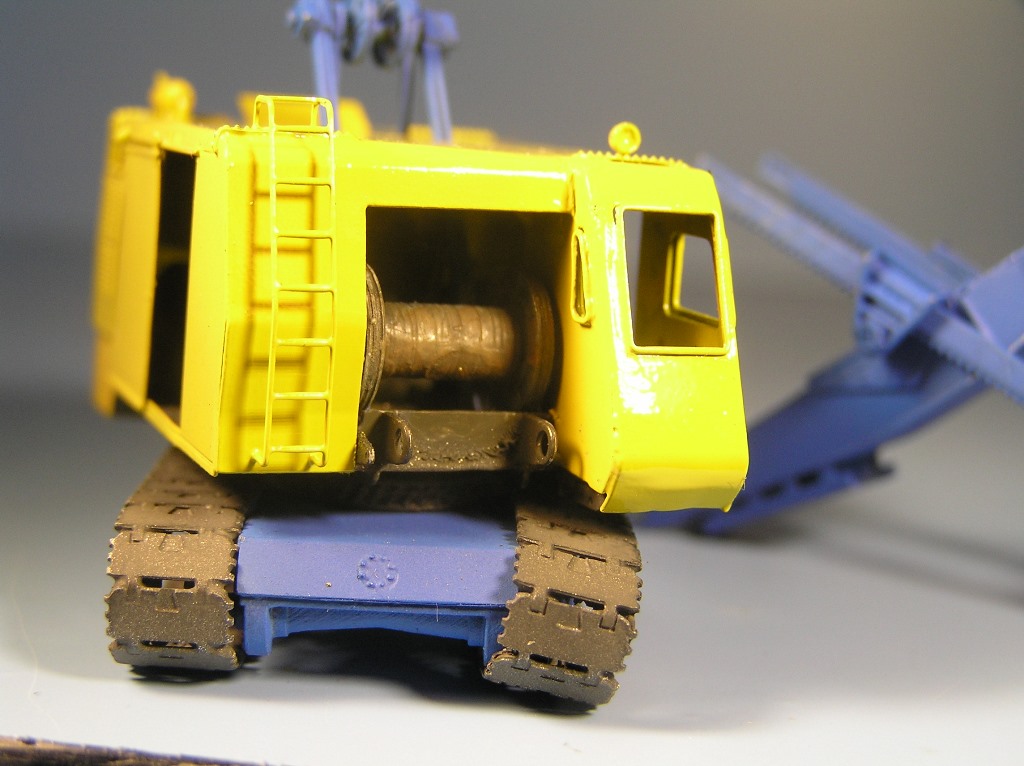

Zadní část
Až to zaschne provést patinu
Následně natahat lana
Pohled do strojovny

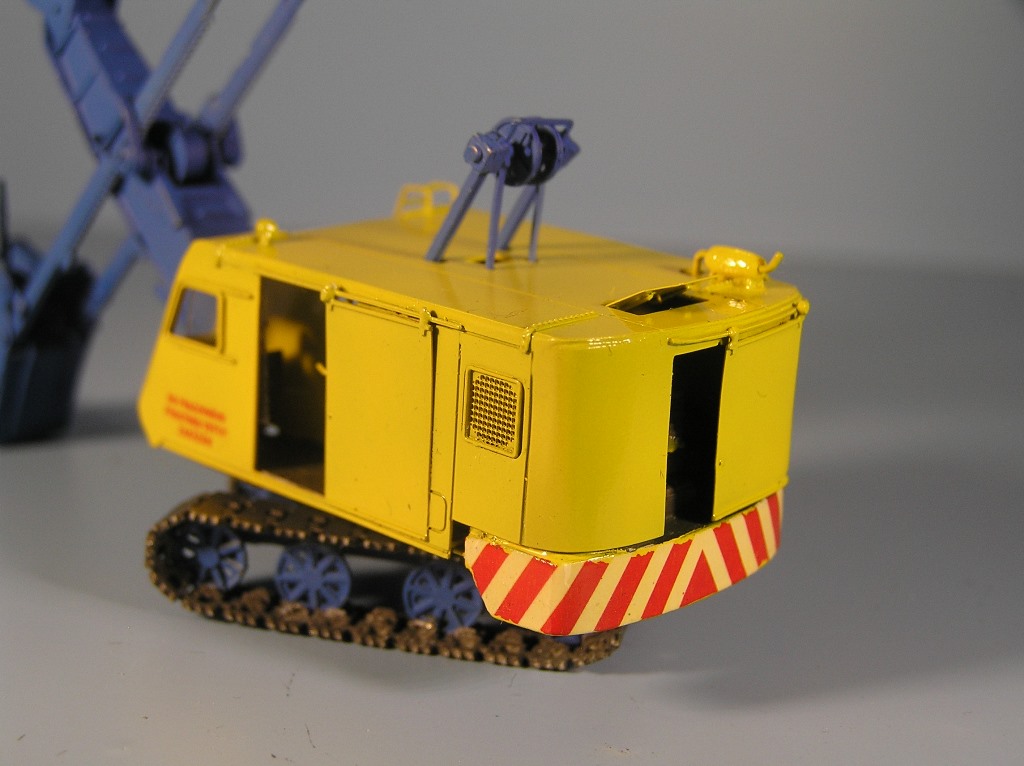

Z druhé strany

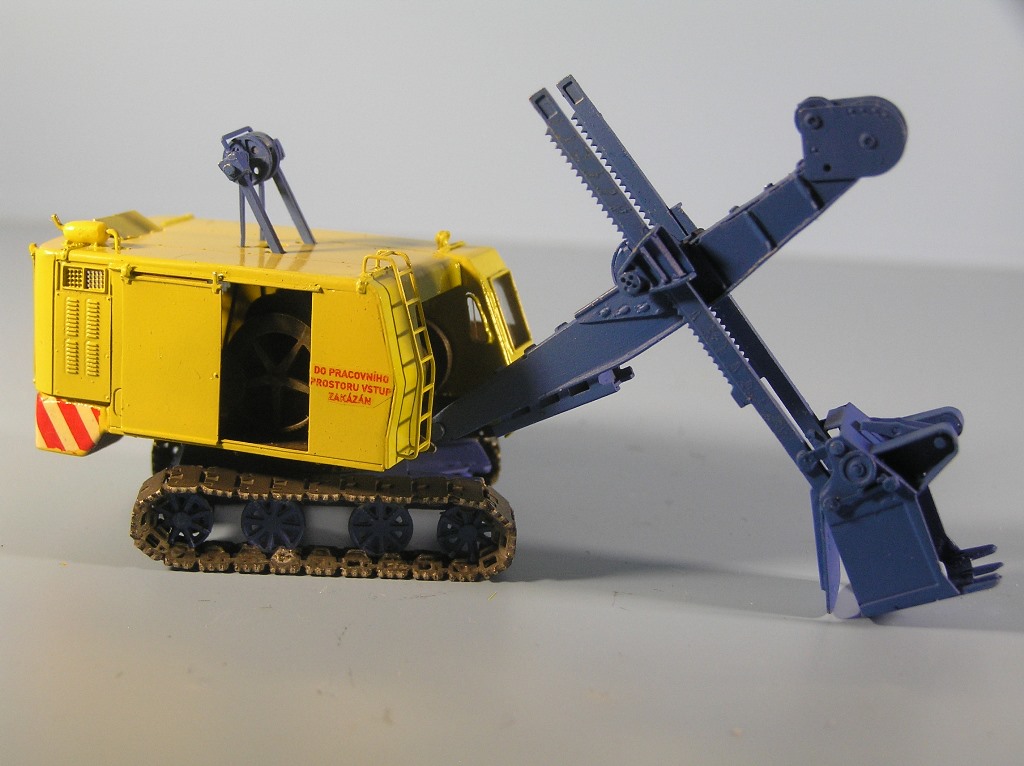

Dokončení stavby rypadla RY 100

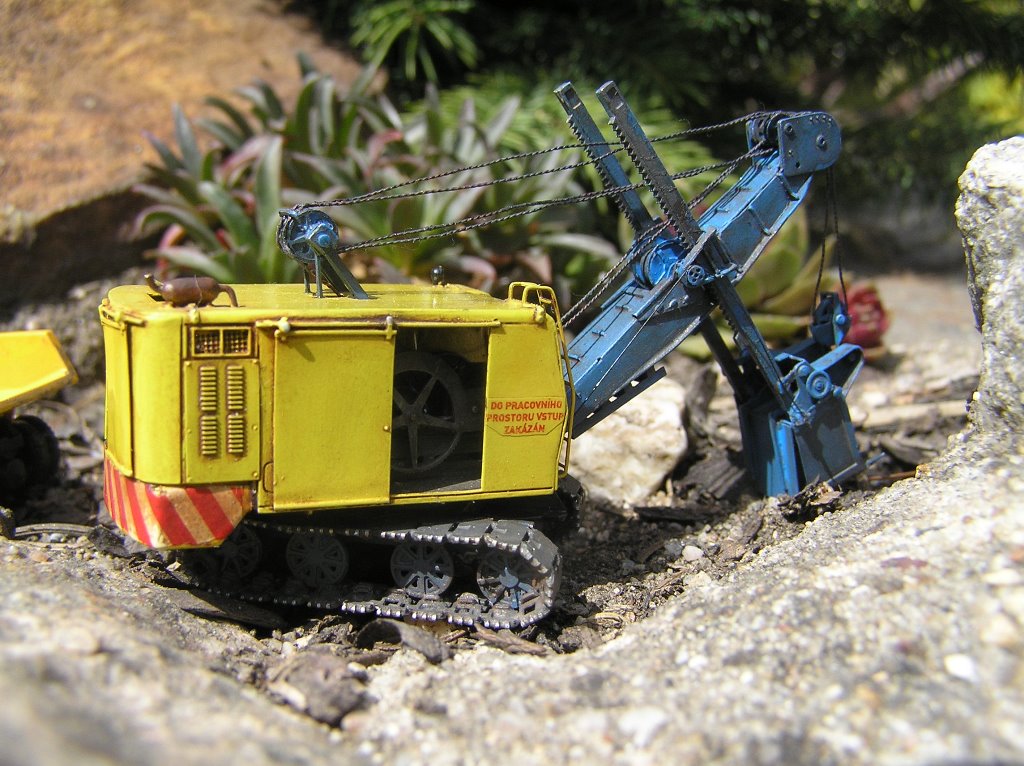

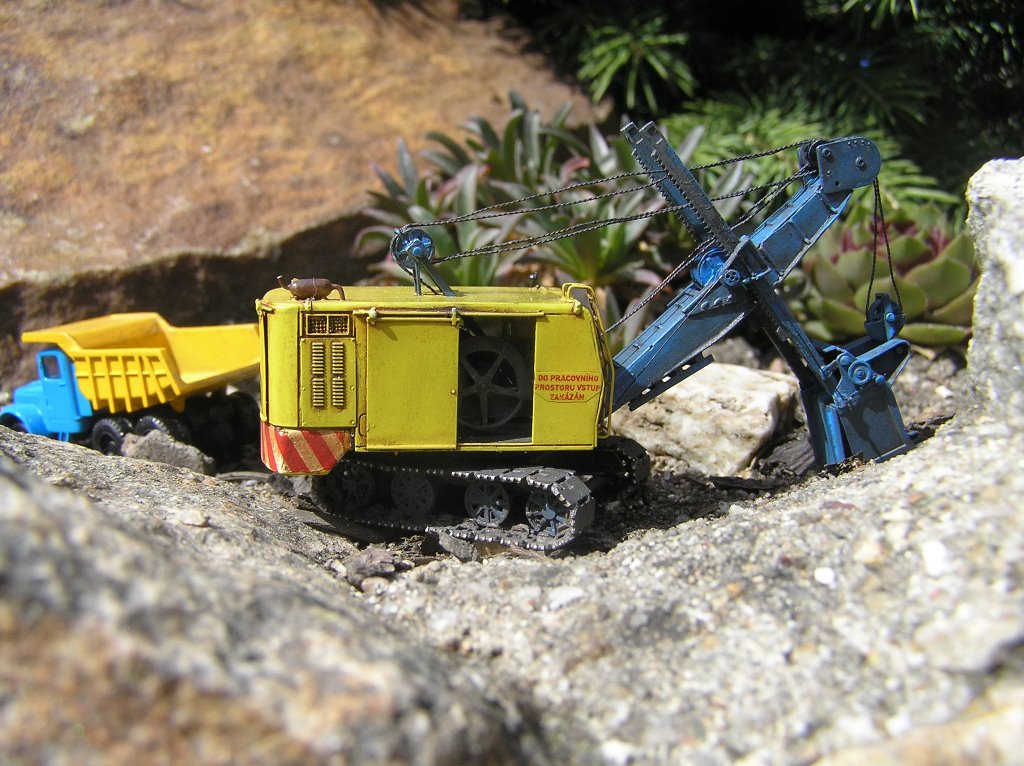

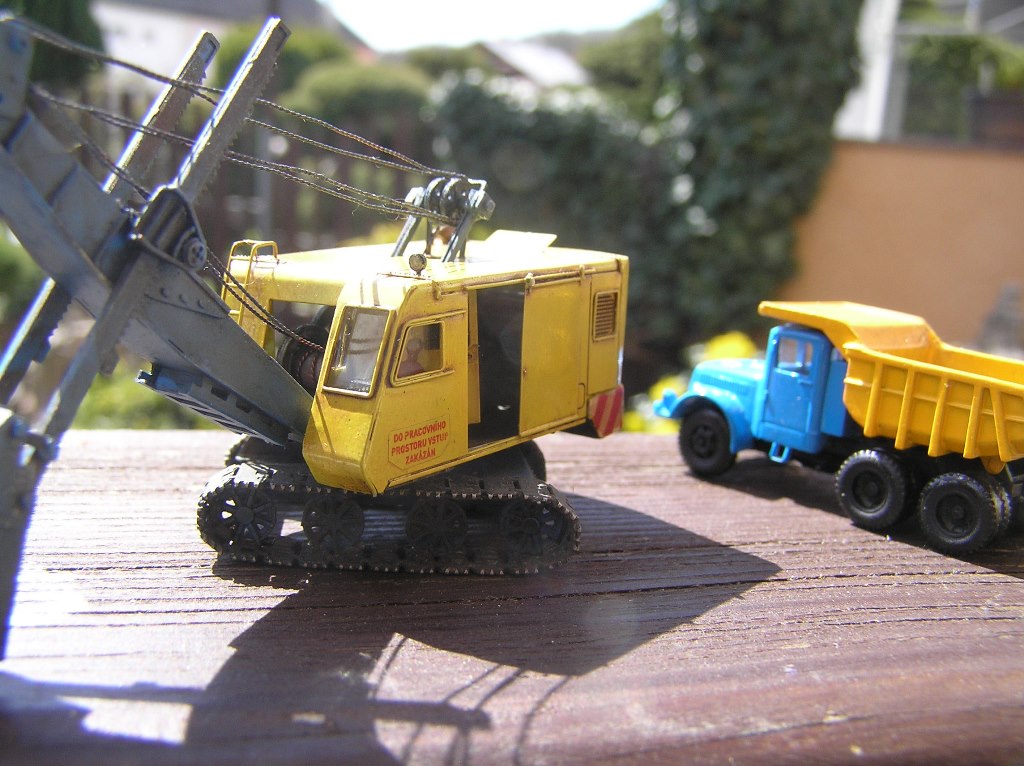

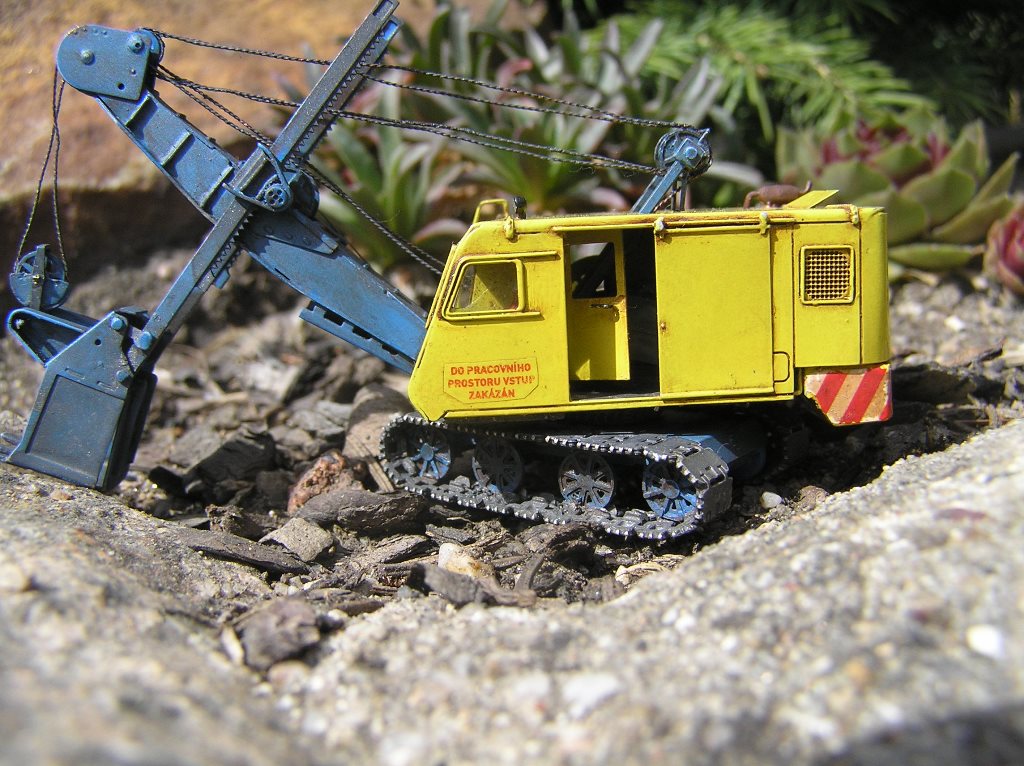

Při práci v lomu
Větrání strojovny v letních měsících
Odvoz kamene

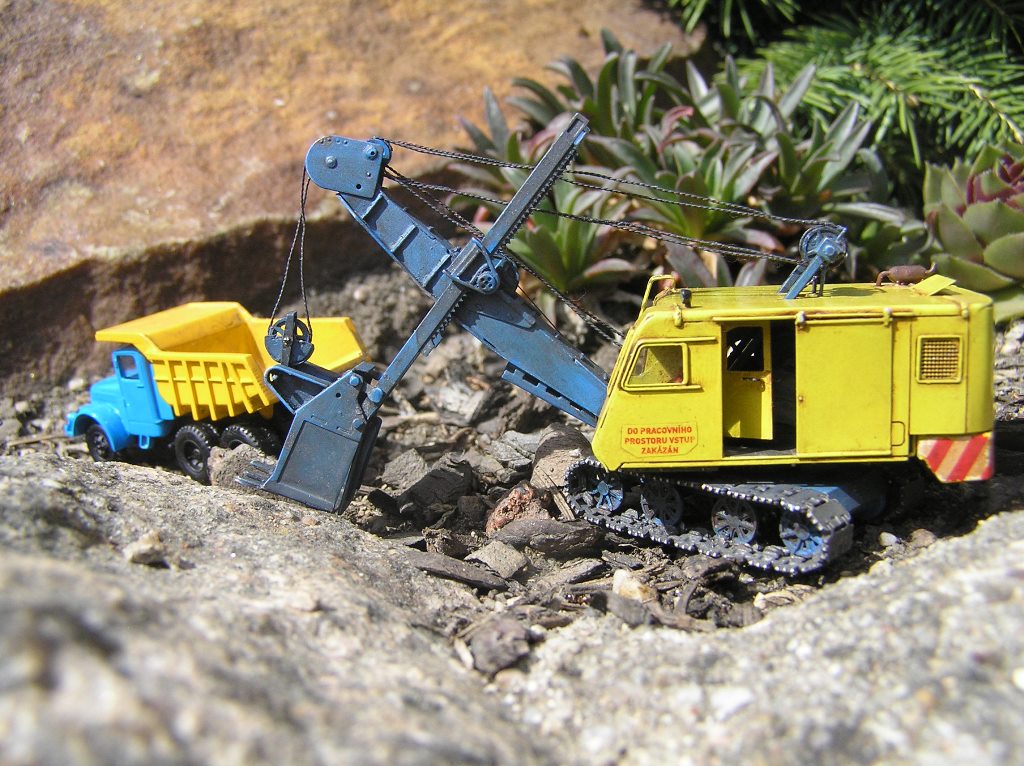

Nákladní vozidlo DemprˇTatra 111 ještě nemá patinu
