Stavba T 211 z leptu

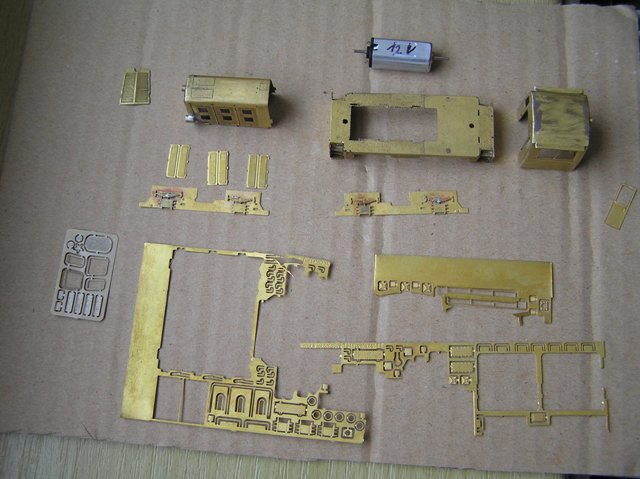

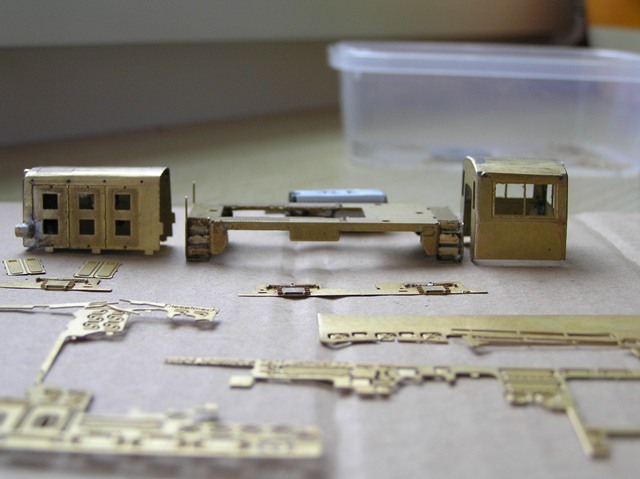

Částečně oddělené díly stavebnice
Začátek stavby spájený pojezd
Spájená kabina z levé strany
Spájená kabina z pravé strany - střední dvířka mi ujela musím odpájet a znovu přichytit (fixuji kolíčky na prádlo, lepící páskou a kadeřnickými pinetkami s nasazenou smršťovací bužírkou)

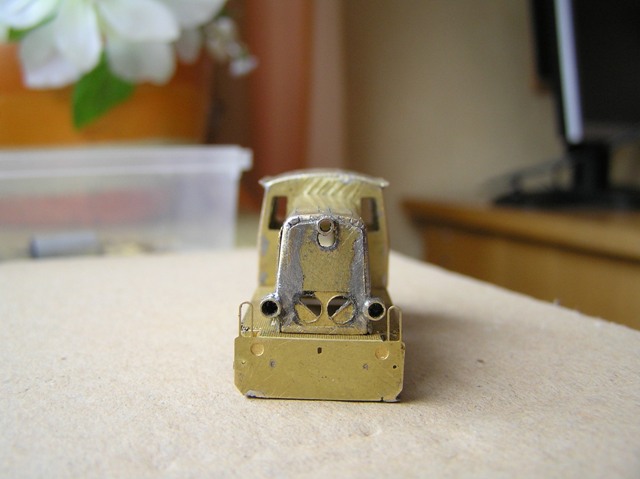

Pohled na čelo zatím bez masky

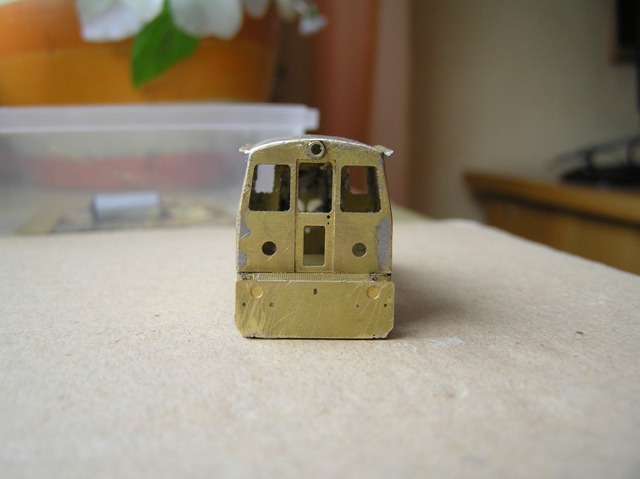

Pohled na kabinu - zadní strana

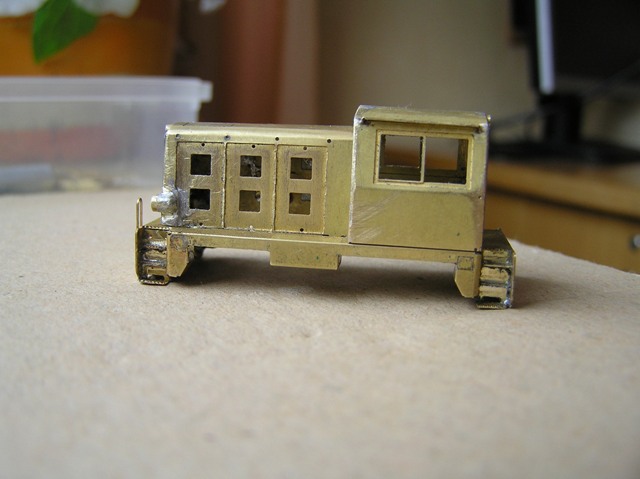

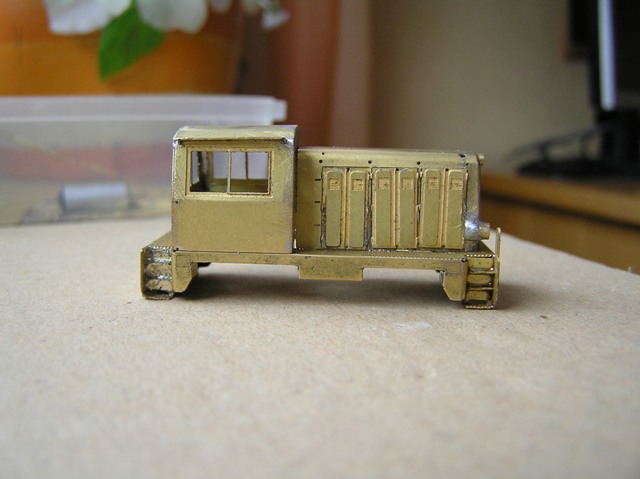

Již osazená skříň dvířky vlevo
Osazená maska skříně
Opravená pravá strana
Pohled na zadní část lokomotivy
Protože jsem nevěděl při začátku, že fy.Hekttor bude v létě dodávat pojezd zhotovil jsem si ho sám z mosazy, ale zatím není dokonmčen a rozhoduji se zda nekoupín od Hekttora, ale to podle ceny

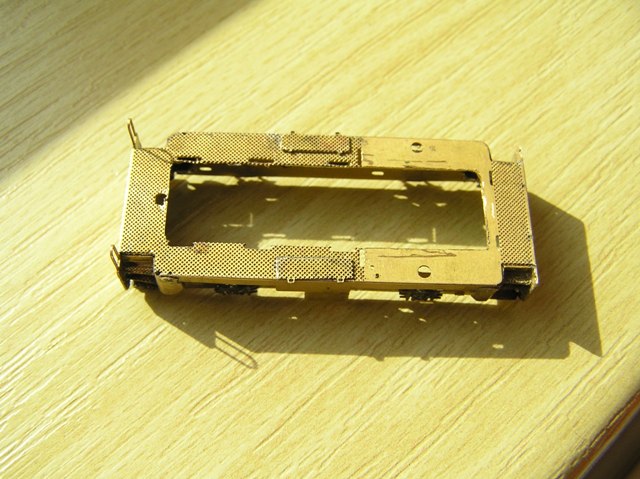

Samostatný rám lokomotivy

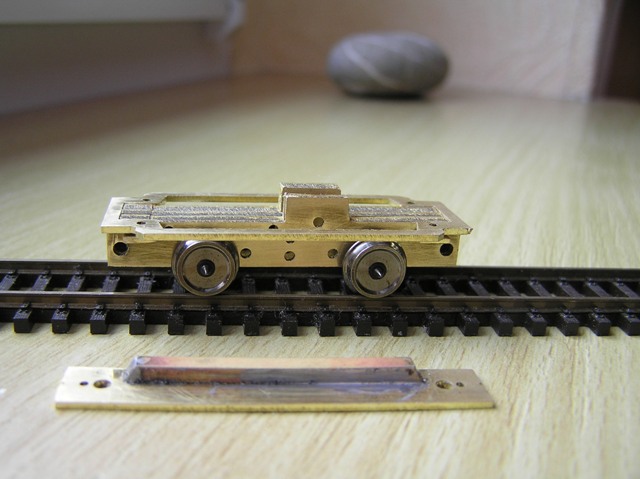

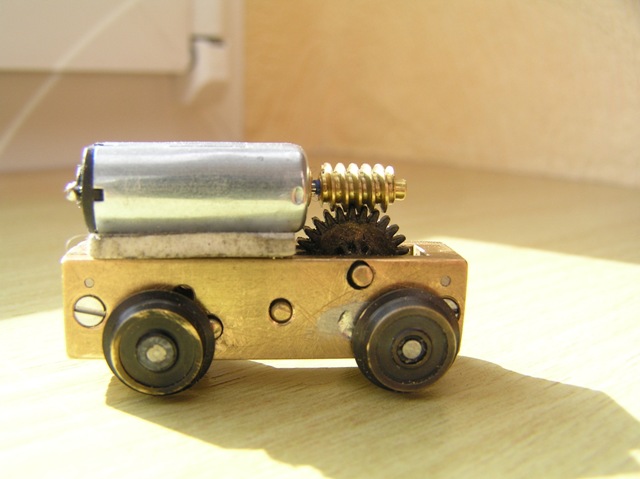

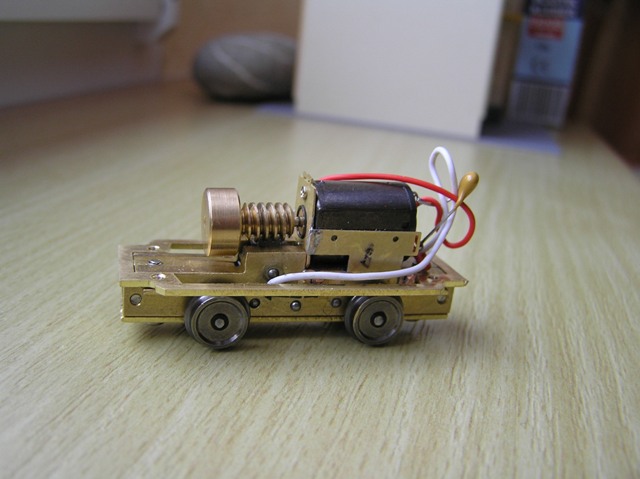

Uvedený pojezd z mosazi - obdobný jsem postavil v M 131 a jezdí bezvadně, ale je dosti hlučný - má kovová ozubená kolečka

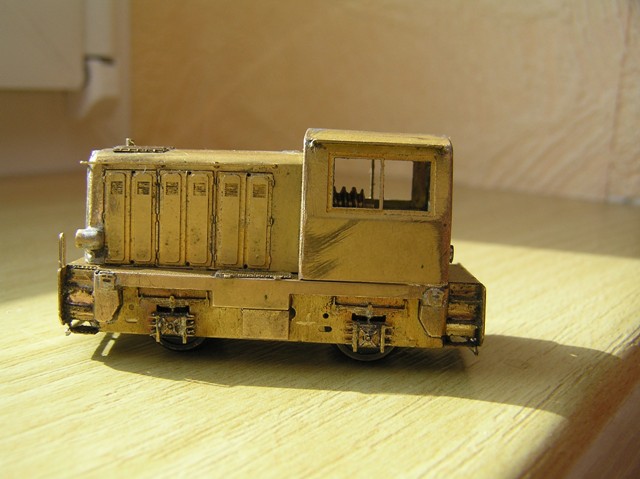

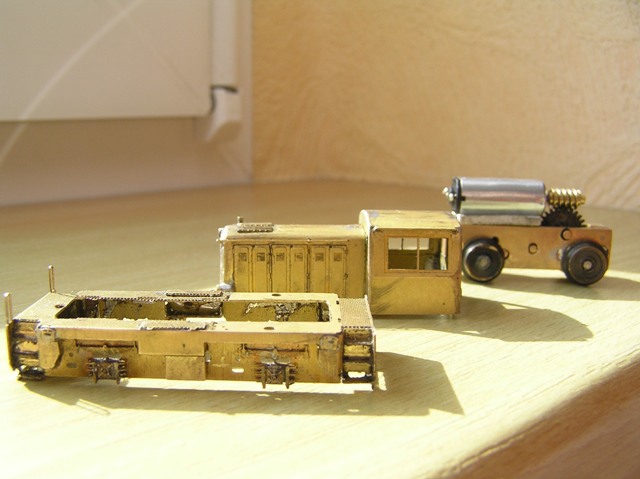

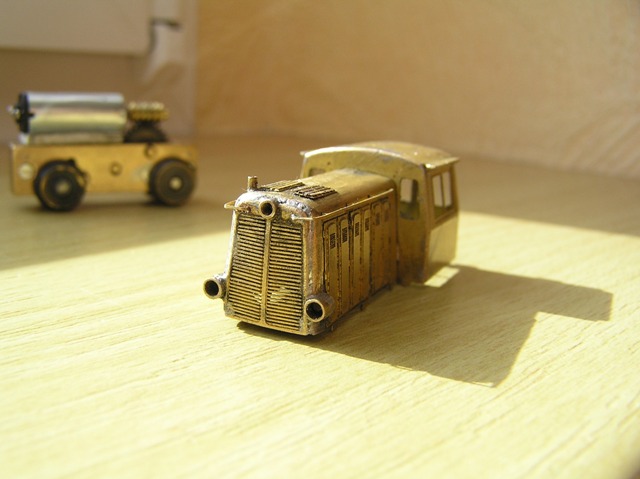

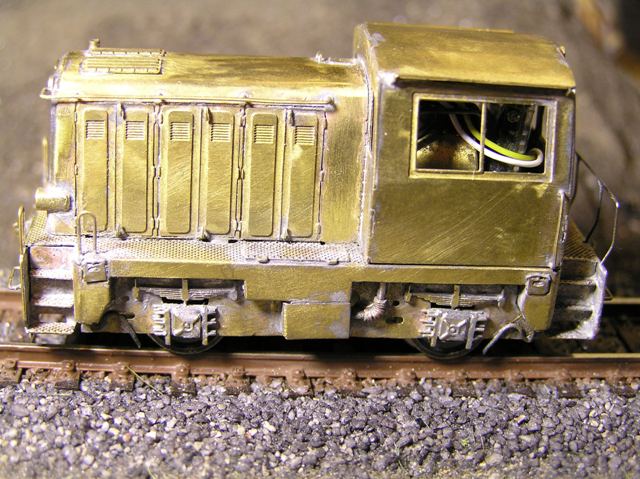

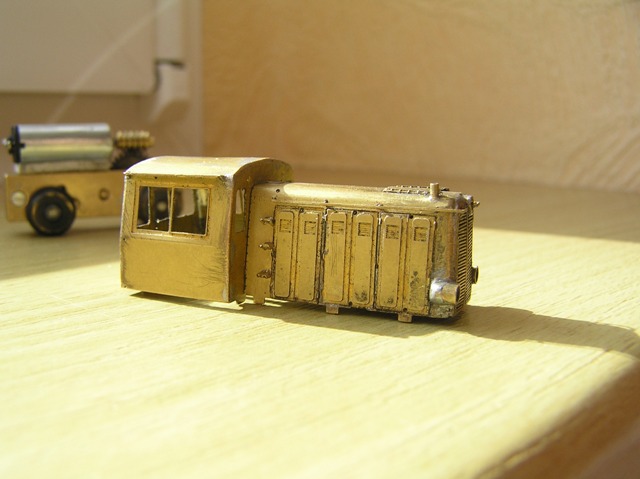

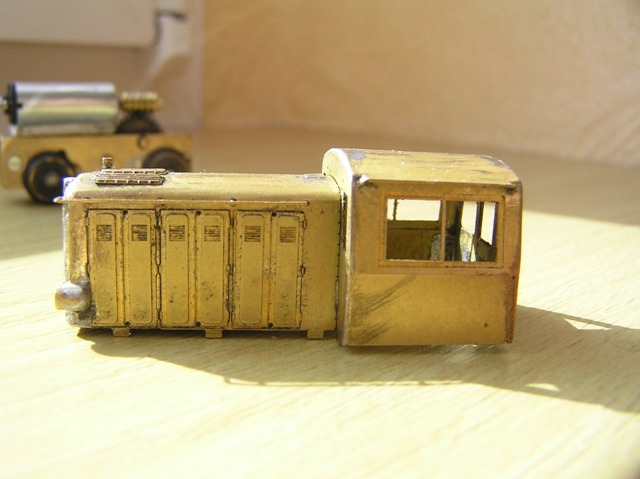

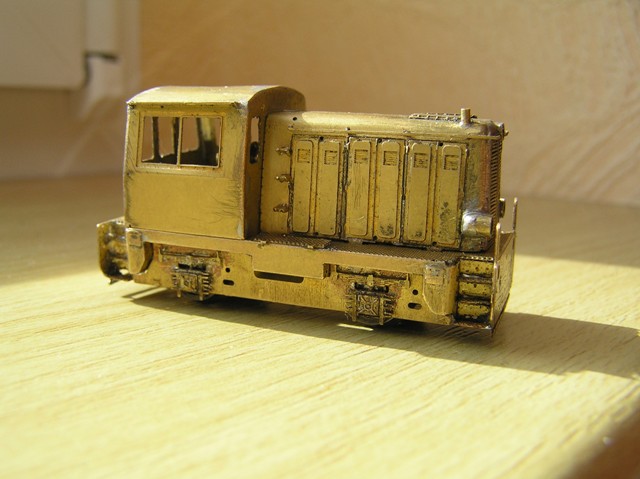

Další tři fota již skoro dokončené hrubé stavby lokomotivy

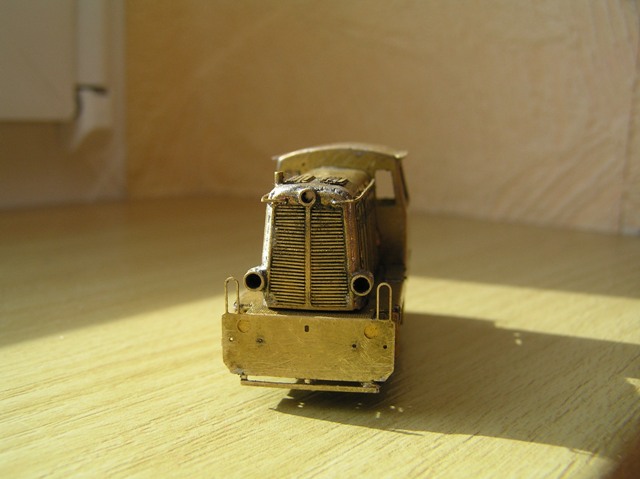

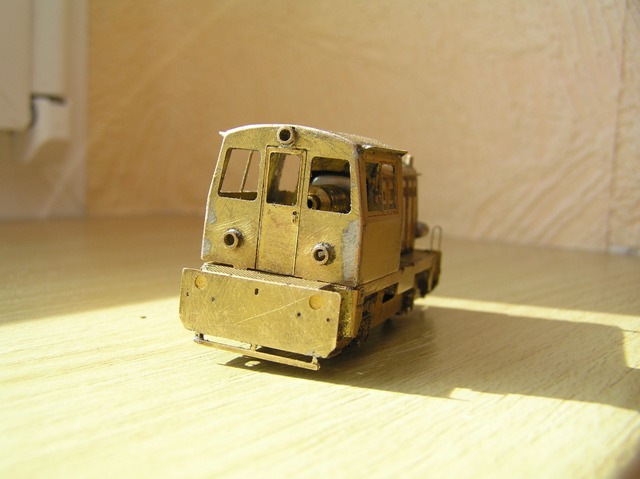

Pohled na čelo
Příště uvedu další postup při stavbě a stříkání - domnívám se, že popis stavby není třeba nijak příliš komentovat a je vidět z obrázků, případné dotazy zodpovím na svém emailu

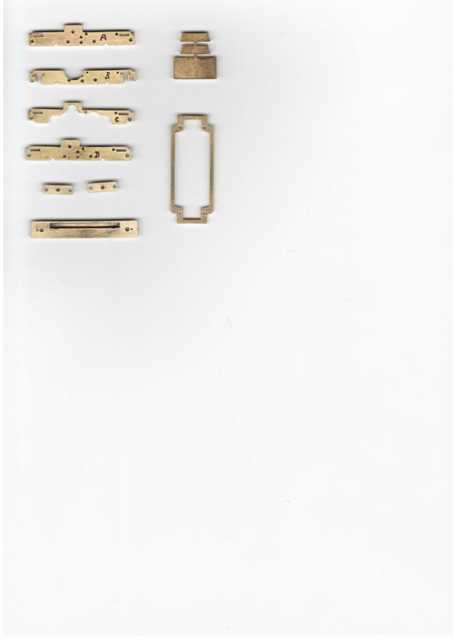

Na zkoušku jsem si koupil stavebnici pojezdu T 211, zde je výpalek

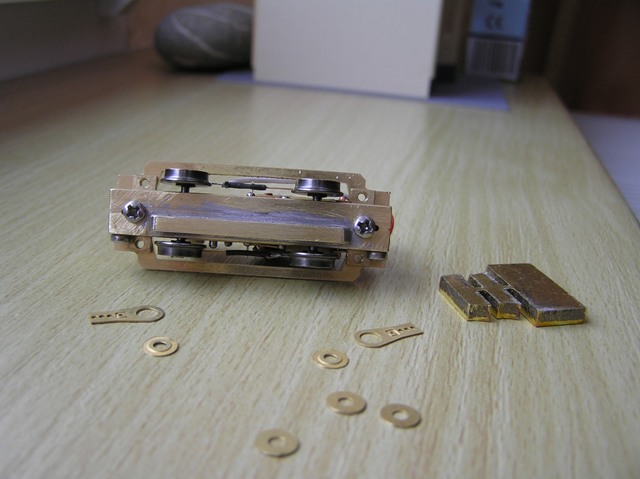

Sestavený pojezd po očištění a spájení krytu převodů
Spájený držák s motorem - již pojízdný (má slušné jízdní vlastnosti na krátkou dvounápravovou lokomotivu)
Zde musím vymyslet jak přidělat nová zpřáhla
Po delším přerušení stavby T 211 jsem se rozhodl tuto digitalizovat

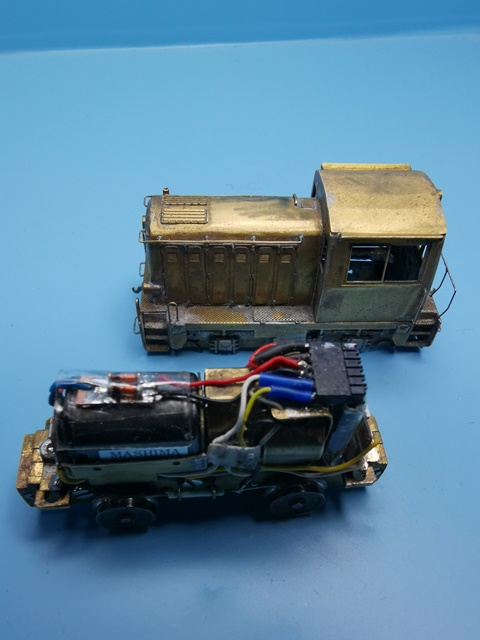

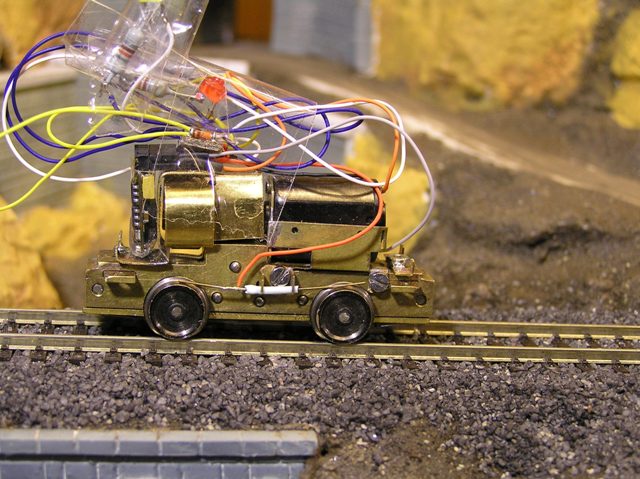

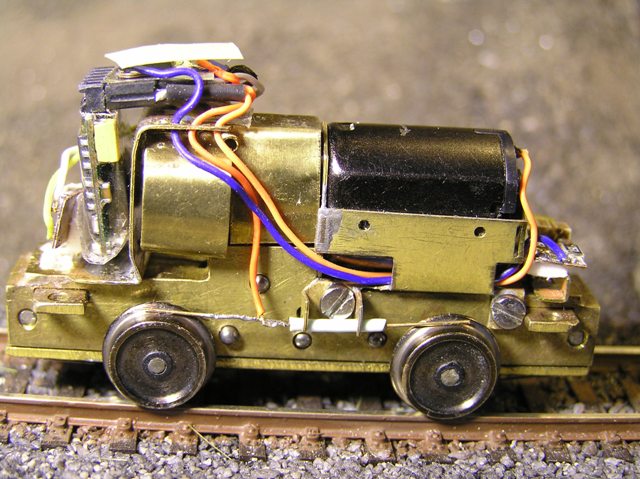

Pohled z levé strany lokomotivy po protahání a napájení drátků

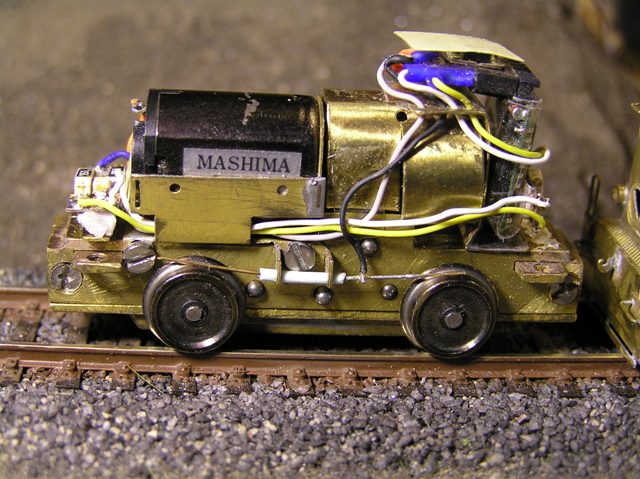

Pohled z pravé strany - musel jsem získat společné + modrý drát z přívodu z kolejí přes 2 smd diody a nyní mám i osvětlení lokomotivy

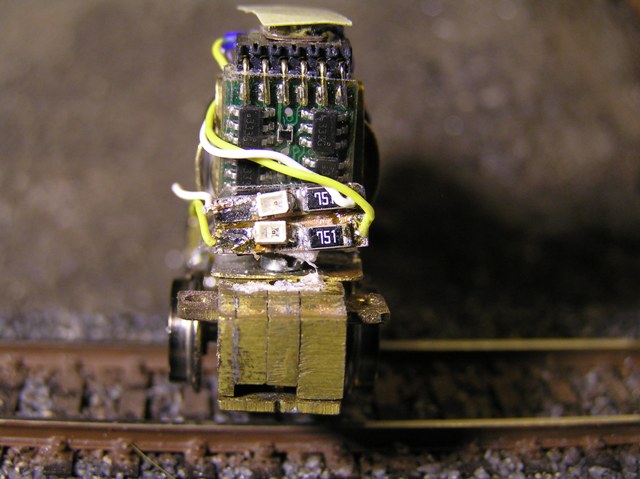

Vytvořil jsem si 2 destičku kuprexidu kam jsem osadil smd odpory a světelné diody, vždy po jedné červené a žluté na každou stranu, nyní musím natvarovat světlovody

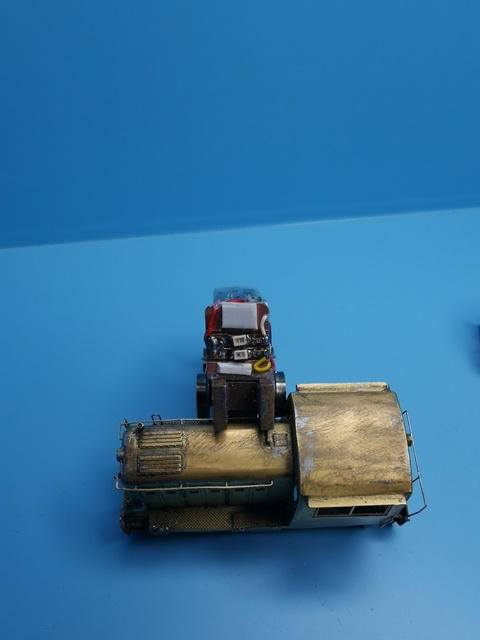

Takto se to vše namačkalo pod kapotu-dekodér jsem použil zahnutý z T 435 (Hektora), do kterého jsem dal zvukový dekodér a ozvučil ho
Snad již dokončení T 211
Dopracován pojezd s osvětlením
detail osvětlení

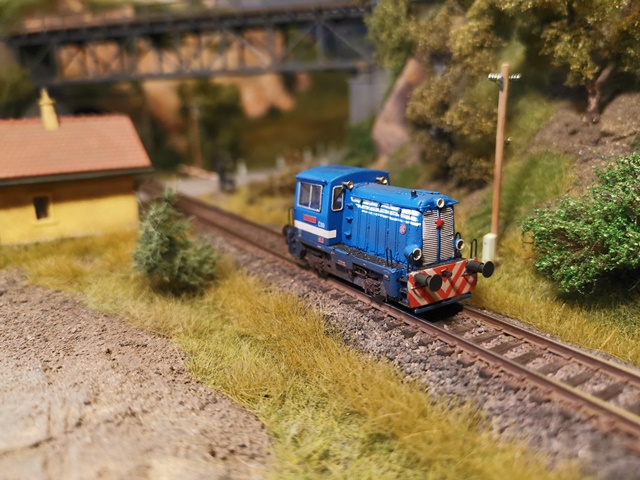

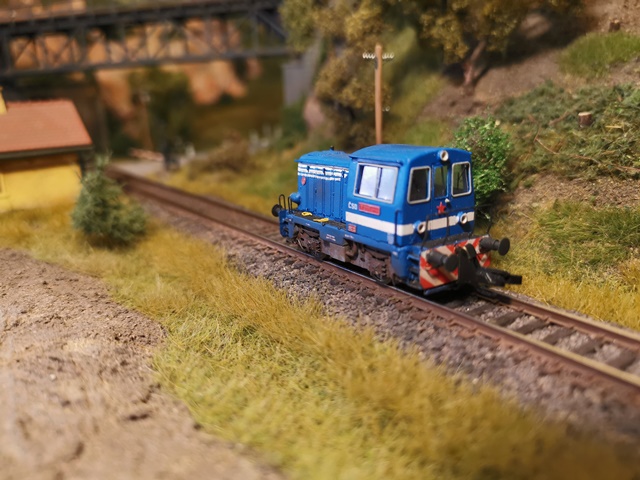

Již pojízdné na kolejišti

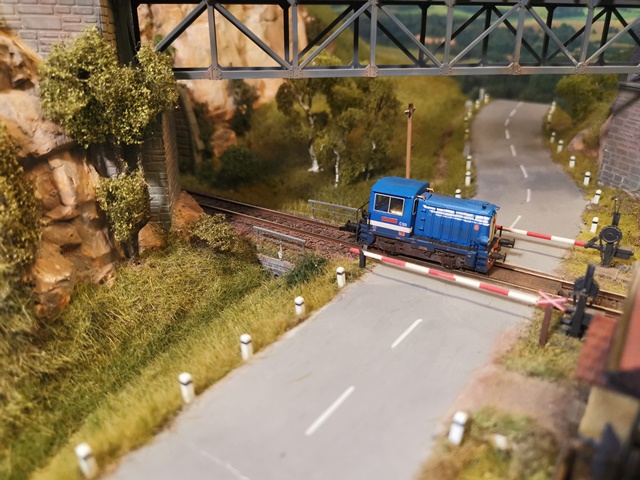

Ještě jeden záběr

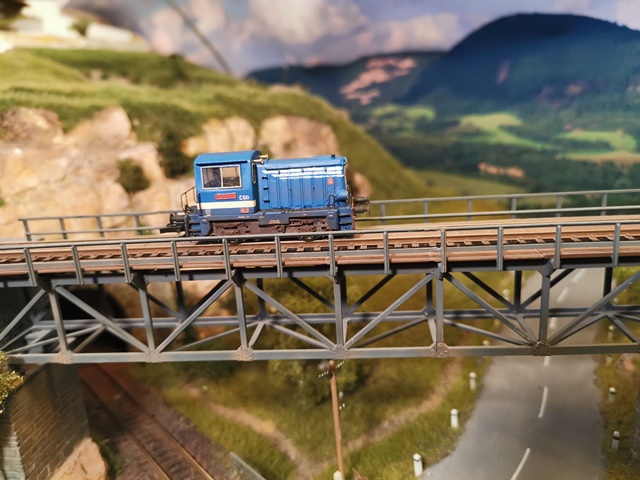

dokončené modely T 211 Prasátka
další záběr na kolejišti
vstup dna stanoviště
záběr na horní trati

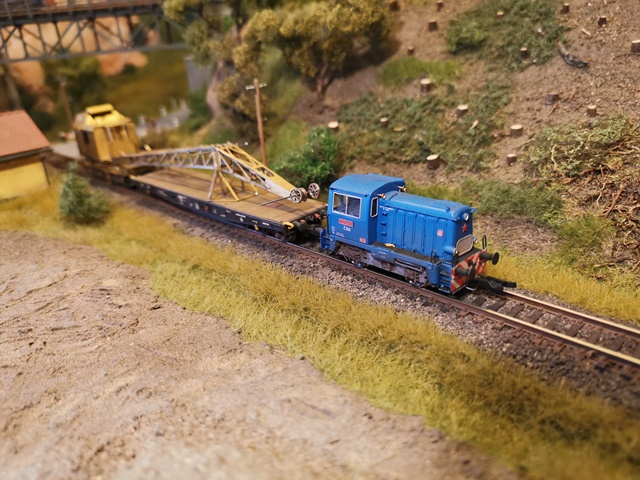

zkouška při posunu s budoucím DK jeřábem

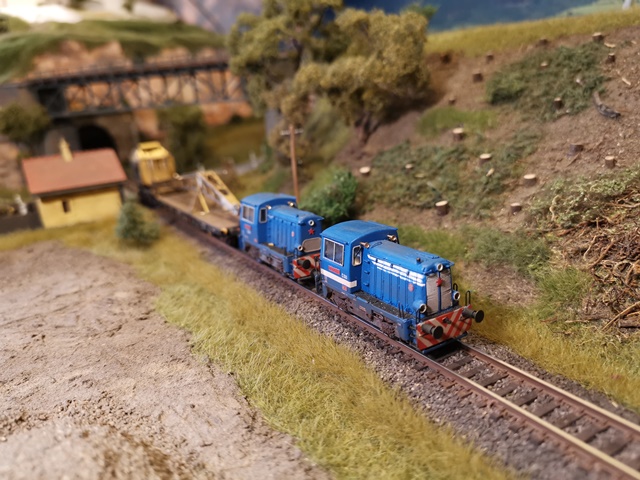

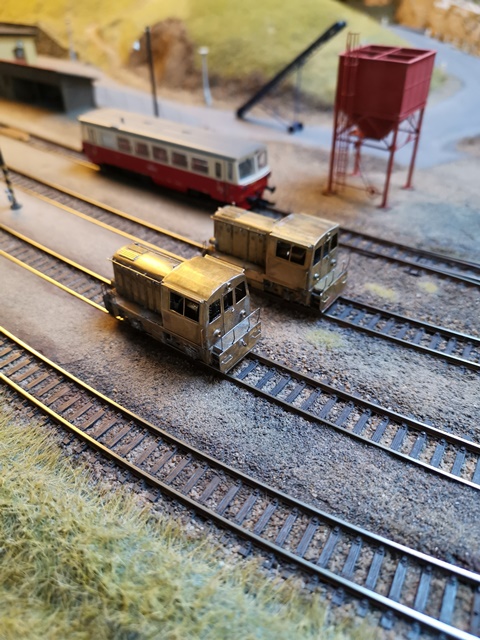

obě prasátka
