Zauhlovací výtah

Dvě historické fotografie skutečného výtahu
Zde při zbrojení uhlím
Bohužel jsem nefotil začátek stavby,ale kdo již stavěl z leptů nebude s tím celkem žádný problém

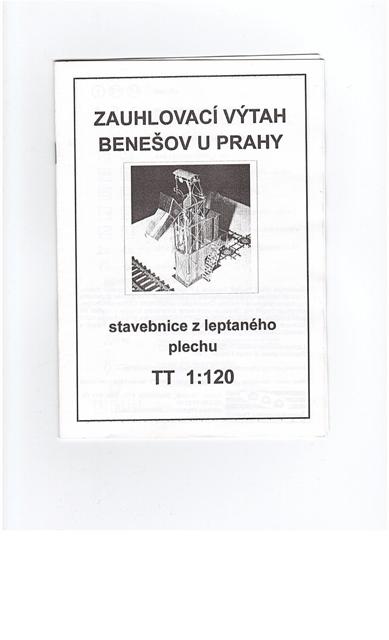

Po delší době jsem začal stavět zauhlovací výtah-zde je návod stavebnice od Třmínka

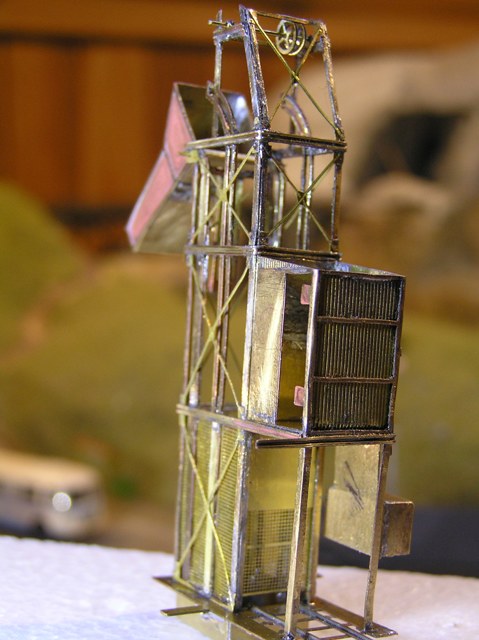

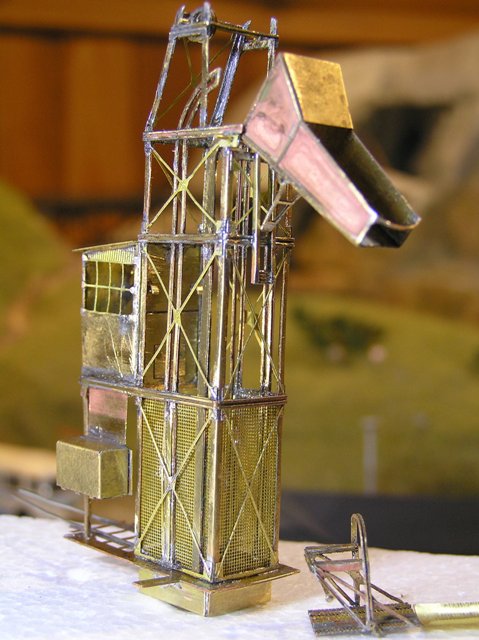

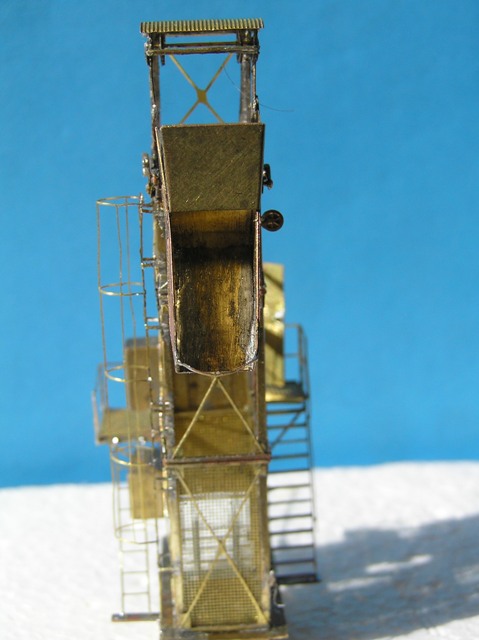

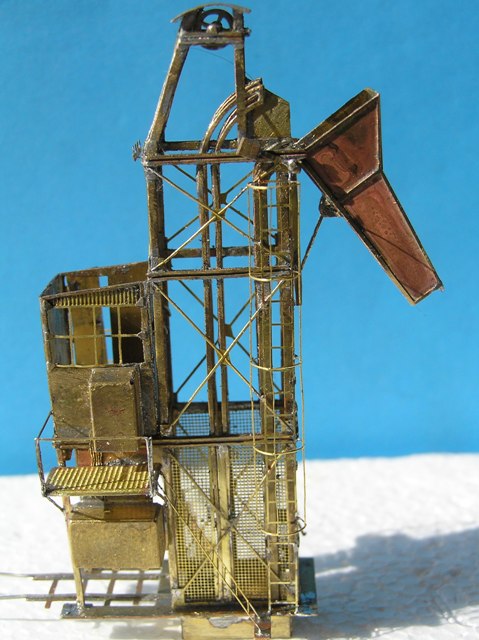

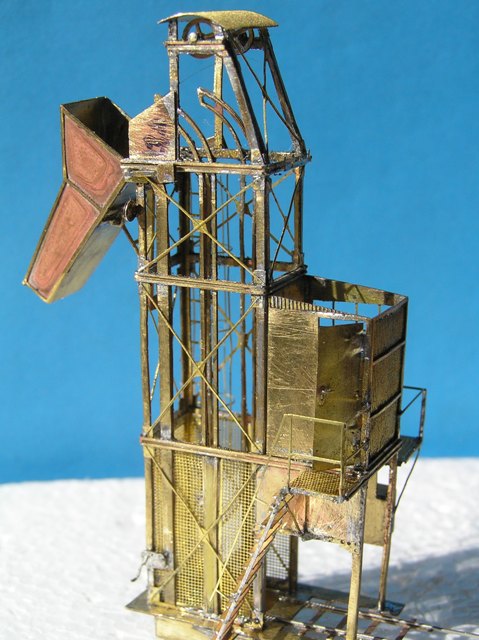

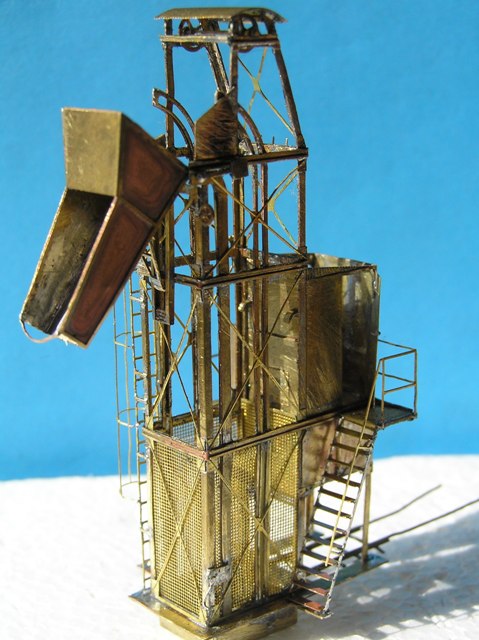

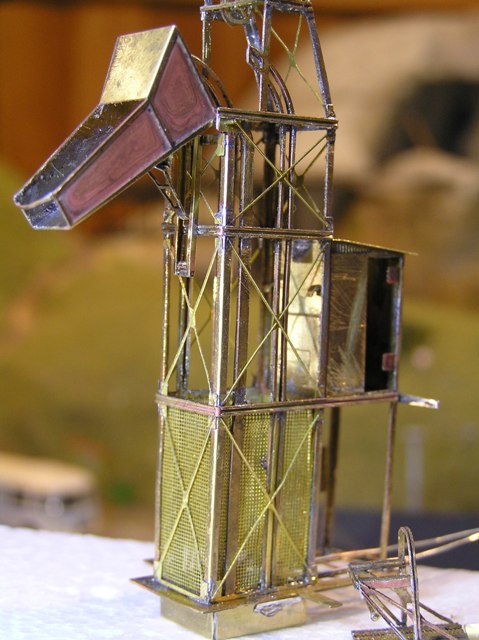

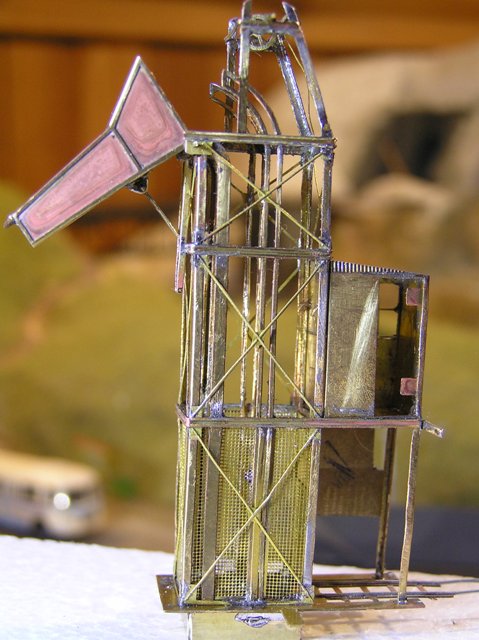

Nafocený výtah postupně ze všech stran
Zatím nejsou přiletovány všechny díly a hlavně detaily si nechám nakonec
Zde ještě schází dveře do strojovny

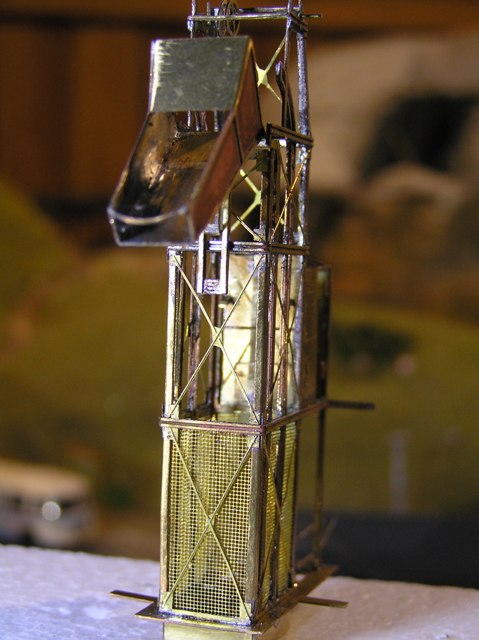

Chobot výsypky je zatím pouze zavěšen, aby nepřekážel při manipulaci s modelem, později ho připájím pouze na krajích na hřídel se zavážím a tím bude funkční
V tomto stavu už asi připájím dveře a schůdky do strojovny

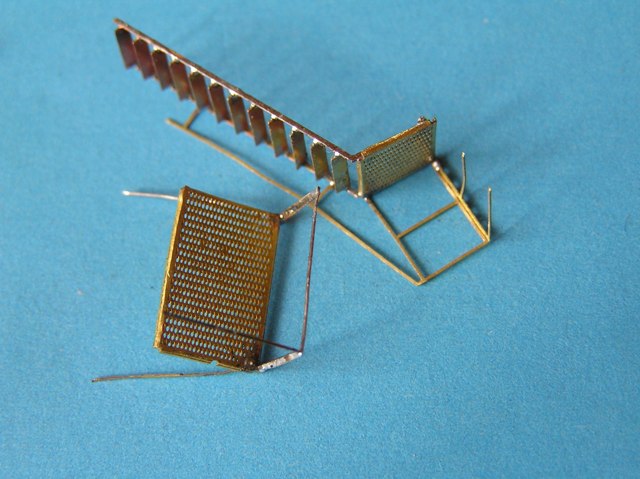

Spájené schůdky ke strojovně a plošina k rozvodné skříni

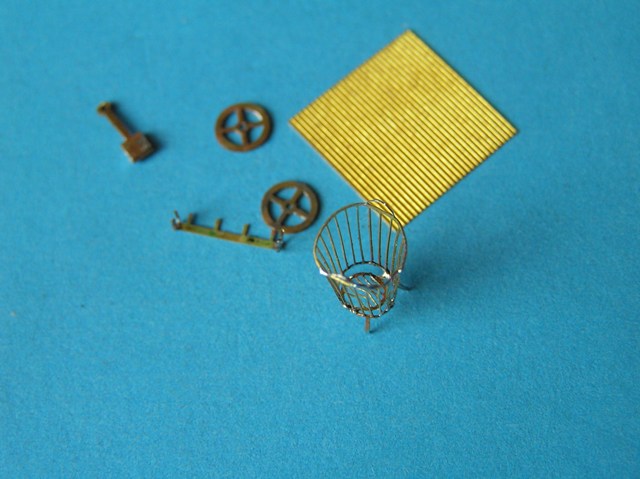

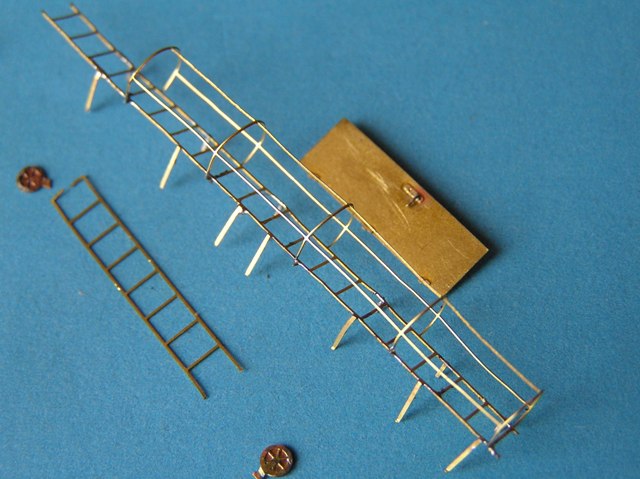

Zde jsou připravené další díly - dveře srojovny, kladky chobotu a žebříky

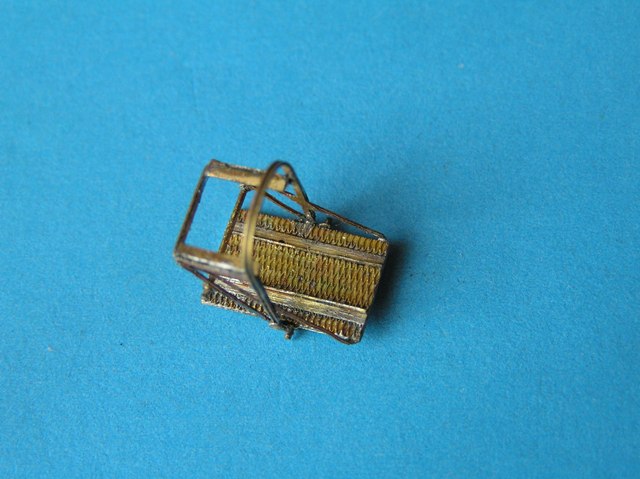

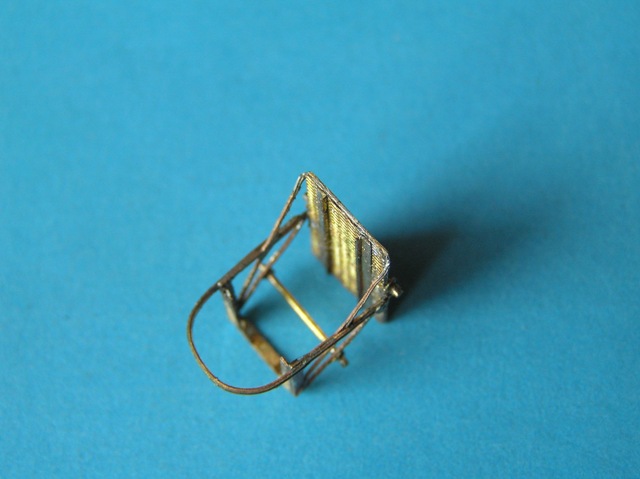

Připravená klec výtahu
Klec vložím horem do vedení a zajistím v dolní poloze a kolega ze Sokolova mě slíbil foto lanovodů, které chci uvnitř znázornit (v návodu to bohužel není)

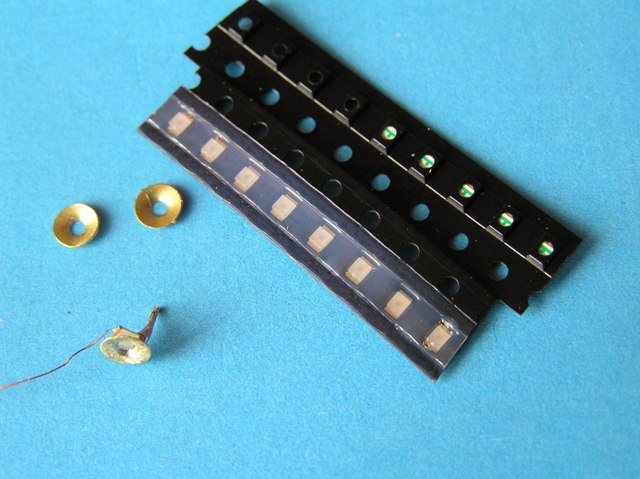

Zde připravené SMD diody a stínítka osvětlení, které připájím zvlášť a po odmaštění výtahu přilepím na výtah
Zbytek dílů, plech je střecha strojovny, kterou přilepím nakonec po nastříkání, až zasklím strojovnu

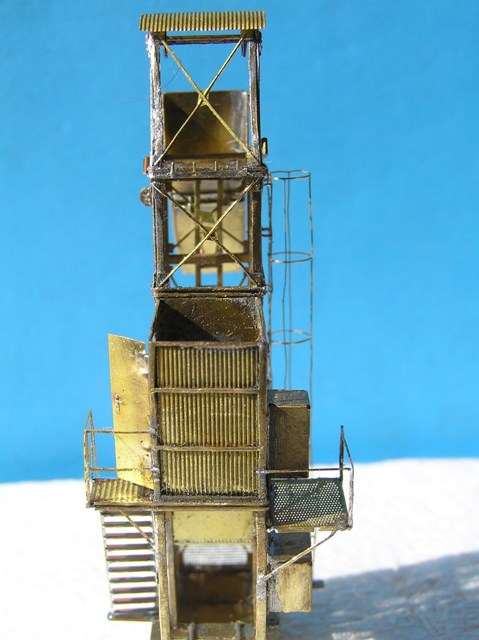

Konečně jsem se dostal k doplnění detailů výtahu

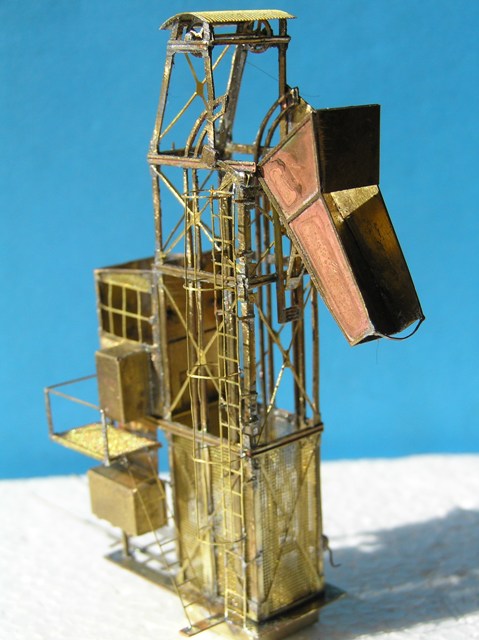

Nejhorší bylo připevnit žebřík, ale po přiletování prvního úchytu to šlo celkem hladce
ještě musím vymyslet držáky světel, které také připájím a světla dosadím až po nastřiku
Dveře do strojovny nechám pootevřené, ale nevím přesně jak to uvnitř vypadalo
Zasklení již mám připravené a jenom ho vložím do strojovny a dolepím střechu
Lepty lokomotiv odmašťuji v myčce, ale s těmito detaily to asi nebudu riskovat a zkusím to v octové lázni

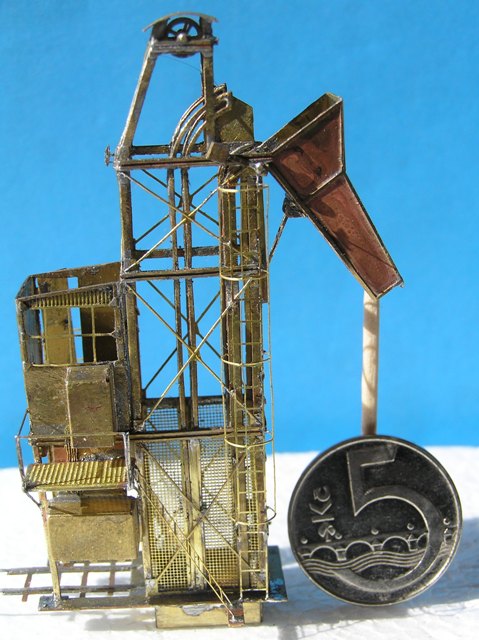

Zatím poslední foto v porovnání s naší tvrdou měnou

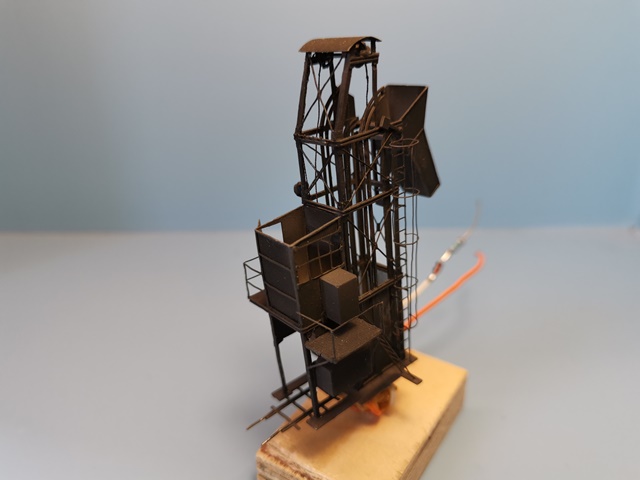

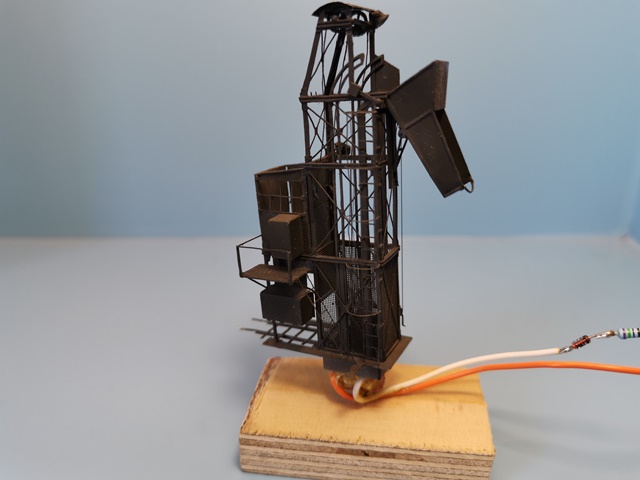

Po nastříkání, zatím bez patiny

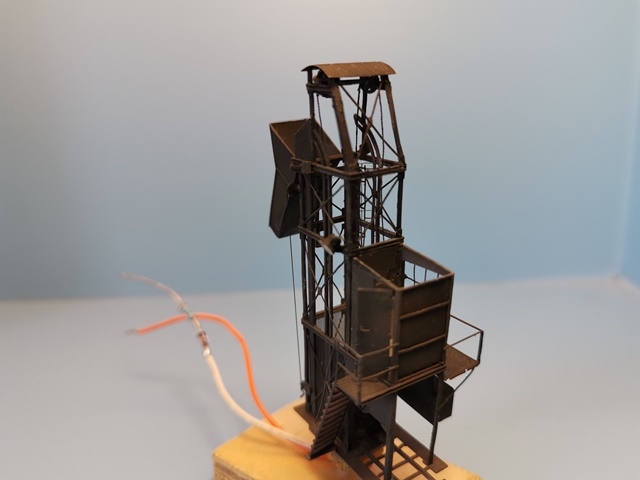

Doplnil jsem osvětlení násypky a schodiště

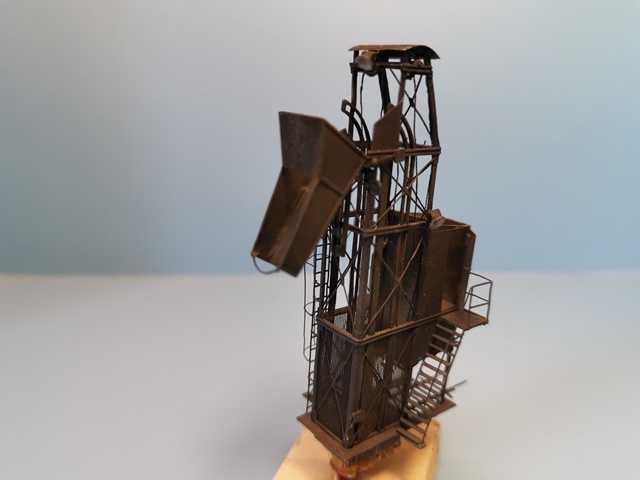

Pohled z druhé strany
před zabudováním do depa ještě provedu patinu
